надобятся значения высоты объекта (без просвета) H, а для самолета – площади крыла SКРЫЛ и расстояния от крыла до земли GКРЫЛ. Подставляя значения в формулу для емкости плоского конденсатора, а при необходимости суммируя емкости параллельных конденсаторов, легко получить оценки частичной емкости различных объектов (между дном и землей): для сейфа – CДНО,СЕЙФ = 13…52 пФ (среднее – 26 пФ), для автомобиля – CДНО,АВТОМ = 160…520 пФ, для самолета (вместе с крыльями) – CДНО,САМОЛ = 110…370 пФ.

Дно объектов дает лишь часть вклада в их полную емкость. Каждая боковая стенка (рис. 2.17.4) вносит свой дополнительный вклад, величину которого можно оценить соотношением для конденсаторов со взаимно перпендикулярными обкладками C = 2lεε0K((1- k2)1/2) / K(k), где значение k определяется геометрическими параметрами обкладок k = ((a2 + c2)(b2 + d2) / ((a2 + d2)(b2 + c2)))1/2, а функция K(k) представляет собой полный эллиптический интеграл первого рода:

Рис. 2.17.4 Конденсатор со взаимно перпендикулярными обкладками

Данное соотношение выполняется тем точнее, чем больше отношение длины l к поперечным размерам обкладок (b – a) и (d – c). Подставляя в него значения параметров среднего сейфа (табл. 2.17.2) l = 2L + 2W, a = 0, b = ∞, c = G, d = H + G, k = G/(H + G) и учитывая первые члены в разложении эллиптических интегралов при малых значениях k: K(k) = π/2, K((1-k2)1/2) = ln(4/ k), получим оценку вклада боковых стенок в емкость CБОК,СЕЙФ = 8(L + W)εε0ln(4 + 4H/G)/π = 73…130 пФ. Средний вклад составляет 100 пФ или по 25 пФ на каждую боковую стенку. Поскольку величина емкости каждой части сейфа оценивалась по отношению к своей части земли, можно просуммировать их, чтобы получить полную емкость сейфа относительно земли CСЕЙФ = CДНО,СЕЙФ + CБОК,СЕЙФ = 86…180 пФ. Найденная оценка соответствует случаю установки сейфа в центре

большой пустой комнаты. Внутри реальных помещений картина меняется. В зданиях и комнатах присутствует множество предметов с диэлектрической проницаемостью ε, значительно превышающей единицу. Кроме того, большое количество протяженных проводящих объектов образует дополнительные паразитные емкости между сейфом и землей. Оба эти фактора приводят к росту емкости. Если задняя стенка располагается параллельно проводящей поверхности на расстоянии G1 = 0,04 м от нее, то соответствующий вклад в емкость составит C = 8,85×10–12 × LH / G1 = 200 пФ (вместо 25 пФ). Таким образом, оценка емкости будет лежать в пределах CСЕЙФ = 100…600 пФ. Меньшие значения соответствуют установке сейфа в относительно свободных помещениях, большие – вблизи от стен, перегородок, отопительных приборов, арматуры, протяженных металлических конструкций, в углах комнат.

Проведя аналогичные вычисления, получим значения емкости автомобиля CАВТОМ = 400…900 пФ и емкости небольшого самолета CСАМОЛ = 400…1000 пФ. В ходе вычислений необходимо уменьшать площади боковых поверхностей на площадь остекления, а значения эллиптических интегралов для больших значений k определять по таблицам.

Оценим полезные изменения емкости. Приближенно представим человека в виде параллелепипеда высотой HЧЕЛ = 1,7 м с квадратным основанием, сторона которого LЧЕЛ = 0,2 м (рис. 2.17.5). Тогда объем параллелепипеда VЧЕЛ = 1,7×0,2×0,2 = 0,068 м3 соответствует массе среднего человека (68 кг) и можно считать, что весь объем имеет среднюю относительную диэлектрическую проницаемость тела человека ε = 46. Если параллелепипед приближается к сейфу вплотную (расстояние R = 0), то изменение емкости максимально. Для его оценки воспользуемся соотношением ΔC1 = 2LЧЕЛεε0K((1-k2)1/2) / K(k), где в соответствии с рисун-

ком a = 0, b = LЧЕЛ, c = G, d = G + H, следовательно, величина k = ((a2 + c2)(b2 + d2) / ((a2 + d2)(b2 + c2)))1/2 ≈ G

/ ((LЧЕЛ)2 + G2)1/2. Она не зависит ни от высоты человека, ни от высоты объекта. В случае приближения вплотную к сейфу (табл. 2.17.2) величина k = 0,29…0,41, ее нельзя считать малой, так что придется воспользоваться таблицами эллиптических интегралов. Полезное изменение емкости составит ΔC1 = 2LЧЕЛεε0K((1-k2)1/2) / K(k) = 190…320 пФ. Подобного изменения можно было бы ожидать, если бы человек действительно стоял босиком на листе металла. На самом деле человек приподнят над проводящей поверхностью подошвами обуви и покрытием пола, имеющими (в сухом состоянии) среднюю диэлектрическую проницаемость εСТОП = 3…6, на высоту GСТОП = 0,02…0,04 м. Площадь контакта (площадь двух стоп) составляет SСТОП = 0,03…0,05 м2. В результате последовательно с конден-

сатором емкостью ΔC1 оказывается подсоединеным плоский конденсатор емкостью ΔC2 = εСТОПε0SСТОП / GС- ТОП = 20…130 пФ. Полное изменение емкости сейфа в случае приближения человека определяется выражением для емкости последовательно соединенных конденсаторов, оно может достигать величины ΔCЧЕЛ-СЕЙФ = 1 / (1/ΔC1 + 1/ΔC2) = 20…90 пФ. Такие же изменения будут сопровождать приближение к любым объектам, сравнимым по размерам с ОО.

Рис. 2.17.5 Модель оценки полезного изменения емкости

Полученные выше оценки полезных изменений емкости соответствуют случаю полного контакта человека с различными объектами. В случае приближения человека на небольшое расстояние R (рис. 2.17.5) следует ожидать меньшего изменения. Но насколько? Как быстро падает чувствительность при увеличении R? Приближенно можно считать, что удаление человека на расстояние R соответствует последовательному подсоединению к исходному конденсатору ΔCЧЕЛ-ОБЪЕКТ дополнительного плоского конденсатора с площадью обкладок SКОНТ, равной площади контактирующей поверхности человека, и воздушным зазором R. Величина емкости дополнительного конденсатора равна ΔC3 = ε0SКОНТ / R. С учетом того, что человек может наклоняться, подниматься, шевелить руками и ногами, можно принять величину SКОНТ (среднюю площадь челове- ка-обкладки), приблизительно равной произведению длины туловища (1,1 м) на его ширину (0,2 м) SКОНТ = 1,1×0,2 =0,22 м2.ТогдаΔC3 =ε0SКОНТ/R=0,22×8,85×10– 12 / R = 2,0×10–12 / R, а искомая зависимость изменения емкости от расстояния до человека принимает вид ΔC(R) = 1 / (1/ΔCЧЕЛ-ОБЪЕКТ + 1/ΔC3) = 1 / (1/ΔCЧЕЛ-ОБЪ- ЕКТ + R / (2×10–12)), где значение ΔCЧЕЛ-ОБЪЕКТ соответствует минимальному расстоянию R = 0.

На расстояниях R >> R0 = ε0SКОНТ / ΔCЧЕЛ-ОБЪЕКТ = 2×10–12/ΔCЧЕЛ-ОБЪЕКТ зависимость упрощается, тогда ΔC(R) = ε0SКОНТ / R = 2×10–12/R. Так, например, для значения ΔCЧЕЛ-ОБЪЕКТ = 50 пФ величина R0 = 2/50 = 0,04 м. Поэтому на расстоянии R = 0,2 м следует ожидать изменения емкости ΔC(R) = 2×10–12/R = 10 пФ, на расстоянии R = 0,5 м – 4 пФ, а на расстоянии R = 1 м

– 2 пФ. Меняя порог срабатывания в пределах от единиц до десятков пикофарад, мы управляем размерами ЗО от 1 м до полного контакта. Приведенные соотношения можно использовать и для объектов с другой площадью SКОНТ (рука, ладонь, палец).

Из полученных оценок следует, что начальная емкость АС составляет 100…1000 пФ (для одного охраняемого предмета типа сейфа, автомобиля или самолета),

величина изменения емкости в случае касания достигает 20…100 пФ, при приближении – до единиц пикофарад, значение порога срабатывания – 2…30 пФ.

Рассмотренные три варианта объединяет то, что их АС имеет большие размеры. Поэтому соответствующие емкостные СО реагируют на появление человека целиком, они обладают примерно одинаковой величиной полезного изменения емкости ΔCЧЕЛ-ОБЪЕКТ и дальностью обнаружения R. Большим сходством с ними обладает еще один важный вариант антенной системы

– емкостной козырек, устанавливаемый поверху забора или вдоль стены здания (рис. 2.17.6). Козырек имеет большую длину до нескольких сотен метров, он может быть вертикальным, наклонным или горизонтальным. Высота его установки H должна быть не менее 1,8 м, чтобы СО не реагировало на проходящих мимо ограждения или здания людей до тех пор, пока никто из них не предпримет попытку перелезть через забор или взобраться на стену.

Рис. 2.17.6 Модель протяженной антенной системы

Оценим емкость плоской АС длиной L и шириной A, установленной на высоте H над землей, считая величину A малой по сравнению с L и H. В этом случае емкость C = 4Lεε0K((1-k2)1/2) / K(k), где параметр k = ((a2 + c2)(b2 + d2) / ((a2 + d2)(b2 + c2)))1/2 = H / (H +A) близок к единице, а величина (1-k2)1/2 – к нулю. Для малых отношений A/H получаем K((1-k2)1/2) = π/2, k = 1 – A/H = (1 – 2A/H)1/2, K(k) = ln(4/(2A/H)1/2), следовательно, C = 4πLεε0 / ln(8H/A). Для типичных значений L = 100 м, H = 2 м, A = 0,5 м получим оценку начальной емкости антенной системы C = 4πLεε0 / ln(8H/A) = 3200 пФ. Если провести аналогичную оценку емкости для наклонного или горизонтального козырька, то окажется, что она почти не зависит от угла наклона (при условии A/H << 1).

Для получения полной картины начальной емкости АС необходимо провести еще одну оценку – оценку емкости соединительного провода (в случае размещения СО на удалении от охраняемого объекта или последовательного соединения группы объектов). Емкость провода круглого сечения диаметром D, проходящего на высоте H над землей, равна C = 2πLεε0 / ln(4H/D), где L – длина провода. Погонная емкость провода типичного для ОПС диаметра D = 0,5 мм = 0,0005 м, идущего на высоте H = 2 м, в расчете на один метр длины составит C/L = 2πεε0 / ln(4H/D) = 5,7 пФ/м. Емкость провода прибавляется к емкости АС.

Зная величину начальной емкости и ее полезного изменения, необходимо оценить возможные ее изменения под действием различных помеховых факторов. К таким факторам относятся механические воздействия, изменения диэлектрической проницаемости среды или проводимости окружающих предметов, а также перемещение в ЗЧ объектов с высокой диэлектрической проницаемостью.

Механические воздействия на АС – это различного рода удары, сотрясения или порывы ветра. Они могут привести к смещению обкладок конденсатора и изменению его емкости. Для того, чтобы емкость антенной системы (рис. 2.17.6) C = 4πLεε0 / ln(8H/A) = 3200 пФ изменилась на величину ΔC = 1 пФ необходимо сдвинуть антенную систему (по всей длине L) на расстояние ΔH, которое можно найти путем дифференцирования предыдущего выражения ΔC/ΔH = 4πLεε0 / (H(ln(8H/A))2) = C / (Hln(8H/A)) = 460 пФ/м или ΔH = 1/460 = 0,002 м = 2 мм. Локальный сдвиг (на более коротком участке) может быть существенно больше. Например, к такому же изменению емкости ΔC = 1 пФ приведет сдвиг однометровой секции горизонтального козырька вниз или вверх на расстояние 0,2 м. Антенную систему следует надежно фиксировать против перемещения в вертикальной плоскости более чем на несколько миллиметров. Помогает также ветрозащита или снижение парусности АС.

Оценим максимальную длину участка, полагая, что колебания отдельных секций длиной LСЕК = 2…3 м, из которых собрана АС, независимы. Умеренно жесткому монтажу соответствуют смещения секции в пределах ΔH = 1 см = 0,01 м и изменения емкости секции ΔCСЕК = 4πLСЕКεε0ΔH / (H(ln(8H/A))2) = 0,09…0,14 пФ. Количество секций, составляющих участок длиной L, будет равно N = L/LСЕК. Изменение емкости всей АС, определяемое как сумма независимых случайных изменений отдельных секций, оценивается выражением ΔC = ΔCСЕКN1/2 = ΔCСЕК × (L/LСЕК)1/2. Задав максимальный уровень помехового воздействия равным ΔC = 1 пФ, получим ограничение на длину участка L < (ΔC / ΔCСЕК)2 × LСЕК = 150…250 м, причем меньшее значение L соответствует большей длине секции LСЕК. Следовательно, гораздо важнее жестко крепить козырек к основанию, чем отдельные его секции между собой.

Используя найденные ранее зависимости емкости C от величины зазора G для различных объемных предметов (сейф, автомобиль, самолет), можно точно так же оценить устойчивость СО к их смещениям, колебаниям и вибрации. Дифференцируя выражения C(G) и подставляя средние значения параметров, находим, что величина ΔC/ΔG находится в пределах (200…1000) пФ/м, то есть изменениям емкости ΔC = 1 пФ соответствуют смещения на ΔG = 1…5 мм. Чувствительность к вибрации довольно высокая. Спасает то, что амплитуда колебаний сейфа или автомобиля (относительно земли) сверх нескольких миллиметров – большая редкость, разве что во время перевозки на железнодорожной платформе. Да и частоты вибрации лежат выше спектра полезных сигналов.

Изменения диэлектрической проницаемости среды или проводимости окружающих предметов связаны в основном с повышением влажности или осадками. Диэлектрическая проницаемость сухого воздуха (при нормальной температуре 20°C) равна ε = 1,0006. Относительной влажности 100% соответствует значение ε = 1,0008. Если в сухом воздухе емкость антенной системы составляла C = 3200 пФ, то во влажном она увеличится на ΔC = 3200×0,0002 = 0,6 пФ. Влияние влажности на емкость пренебрежимо мало, к тому же она не испытывает резких изменений.

Кроме влажности на величину ε влияет наличие тумана, снега или дождя. Правда воздействуют они только на внешние СО. Содержание воды в тумане составляет W = 0,1…0,5 г/м3, что означает массу воды в единице объема воздуха. Если бы вода занимала весь объем (WВОДА = 106 г/м3), то диэлектрическая проницаемость равнялась бы εВОДА = 80. Следовательно, вклад тумана в диэлектрическую проницаемость воздуха равен ΔεТУМАН = εВОДА × W / WВОДА = 0,000008…0,00004. Он на порядок ниже влияния влажности воздуха. Влияние снега также невелико в связи с низкой диэлектрической проницаемостью замерзшей воды.

Содержание воды в воздухе во время дождя меняется в зависимости от его интенсивности. Во время мелкого осеннего дождя интенсивностью I = 1 мм/час содержание воды в воздухе составляет около W = 0,07 г/ м3. Тогда за счет капель воды диэлектрическая проницаемость воздуха возрастает на величину ΔεДОЖДЬ = εВОДА × W / WВОДА = 6×10–6, то есть влияние такого дождя пренебрежимо мало. Однако во время ливня максимальной интенсивности (до сотен мм/час) содержание воды может достигать W = 10 г/м3. В этом случае вклад дождя в диэлектрическую проницаемость воздуха доходит до ΔεДОЖДЬ = εВОДА × W / WВОДА = 0,0008. Емкость антенной системы C = 3200 пФ во время ливня может измениться на ΔC = 3200 × 0,0008 = 3 пФ, что уже приближается к величине полезного сигнала. Изменения емкости происходят за единицы или десятки секунд, то есть длительности полезных и помеховых сигналов также совпадают.

Более значительное влияние дождя проявляется еще в одном виде – за счет намокания и возрастания проводимости окружающих предметов. Проводящая поверхность сухой земли после намокания верхнего слоя почвы становится ближе к АС на несколько сантиметров. То же самое может произойти и в случае выпадения росы или таяния снега. Как было видно ранее при оценке влияния вибрации, изменениям расстояния в несколько сантиметров соответствуют изменения емкости в несколько десятков пикофарад. В качестве противодействия погодным помеховым факторам антенные системы двух соседних участков подключают к блоку обработки по дифференциальной схеме. Тогда одновременные изменения емкости двух участков взаимно компенсируют друг друга.

Намокает не только земля, но также и ограждение, стены и растительность. Масса дерева превышает массу человека. Если оно намокнет и будет качаться под действием ветра вблизи от АС емкостного СО, то не-

избежны резкие изменения емкости величиной в десятки пикофарад. Следовательно, подобную растительность необходимо заранее удалить. Намокание сопровождается изменением не только реактивной составляющей сопротивления АС, но и ее активной составляющей.

Еще один важный помеховый фактор – это перемещение в ЗЧ объектов с высокой диэлектрической проницаемостью, то есть животных и птиц. Диэлектрическая проницаемость любой биологической ткани примерно одинакова. Поэтому изменения емкости фактически пропорциональны массе воздействующего тела. Если для некоторой АС сигнал от среднего человека массой 70 кг составит 20 пФ, то порог срабатывания на уровне 10 пФ обеспечит помехоустойчивость к воздействию средних животных и птиц массой до 35 кг. Но стая птиц или животных при своем перемещении вызовет ложное срабатывание, если масса 35 кг будет превышена. Выходов, как всегда, два – или отпугивать животных и птиц, или не устанавливать емкостные СО вблизи от водоемов, мест водопоя и тому подобных участков скопления живности.

Среди емкостных СО важное место занимают компактные датчики, которые реагируют не на появление человека целиком, а на приближение или прикосновение отдельной его части – руки, ноги, головы, пальца. Они регистрируют небольшие изменения емкости порядка 1 пФ, поэтому устанавливаются преимущественно внутри помещений, где влияние помеховых факторов невелико. К подобному емкостному СО могут подсоединяться дверные или оконные ручки, части осветительных приборов, фурнитура. Если поблизости нет подходящих металлических предметов, то антенную систему могут образовывать небольшие пластины из проводящих материалов.

Предмет типа дверной ручки, щеколды или засова можно представить в виде цилиндра длиной L и диаметром D, расположенного над землей на высоте H (рис. 2.17.7). Емкость между горизонтальным или вертикальным цилиндром и проводящей поверхностью вычисляется (при больших отношениях H/L и H/D) по формуле C = 2πLεε0 / (ln(2L/D) – 0,307). Для значений H = 0,8…1,2 м, L = 0,1…0,15 м, D = 0,02…0,05 м получаем C = 3…6 пФ. Рядом с ручкой обычно находится дверь, окно или люк. Их наличие всегда повышает значение полученной оценки емкости, так как металл (стальная дверь) образует дополнительный конденсатор, а диэлектрик (деревянная) – обладает диэлектрической проницаемостью более единицы.

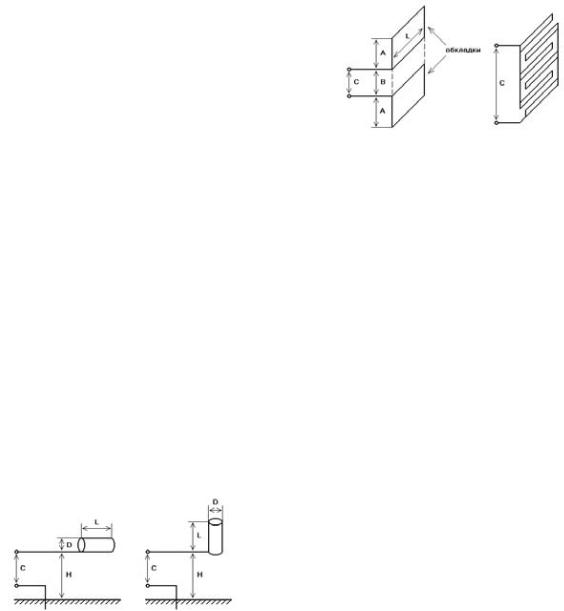

Рис. 2.17.7 Емкость небольшого предмета относительно земли

Как отмечалось ранее, измерение емкости относительно земли сопряжено с дополнительными помехами, связанными с нестабильностью ее параметров. Значительно ослабить влияние подобных помех позволяет измерение емкости между двумя проводниками. Наиболее удобно использовать копланарный конденсатор (рис. 2.17.8), обкладки которого лежат в одной плоскости. Он может быть размещен в любом подходящем месте: рядом с дверной ручкой, под кнопкой звонка, снизу от охраняемого предмета, вблизи от замка или замочной скважины. Приближение руки к обкладкам вызывает возрастание емкости конденсатора, снятие предмета (проводящего или обладающего ε > 1) с обкладок – уменьшение емкости. Для увеличения площади ЗО можно добавить дополнительные пластины, соединив их параллельно через одну (рис. 2.17.8).

Рис. 2.17.8 Копланарный конденсатор

Емкость копланарного конденсатора равна C = Lεε0K((1-k2)1/2) / K(k), где K(k) – полный эллиптический интеграл первого рода, параметр k = 1 / (1 + 2A/B), L – длина обкладки, A – ее ширина (A<L), B – расстояние (зазор) между обкладками. Для конденсатора с малым зазором (B<<A) величина k близка к нулю, поэтому выражение для емкости упрощается и принимает вид C = 2Lεε0 × ln(8A/B) / π. Если пластины размещаются вдоль границы раздела двух сред с диэлектрическими проницаемостями ε1 и ε2, то емкость составит C = L(ε1 + ε2)ε0 × ln(8A/B) / π.

Копланарный конденсатор небольших размеров (L = 0,1 м, A = 0,03 м, B = 0,002 м) в случае ε1 = ε2 = 1 обладает емкостью C = 2Lε0 × ln(8A/B) / π = 2,7 пФ. Пластины конденсатора не могут висеть в воздухе. Под ними находится кирпичная или бетонная стена, а сами пластины закреплены на пластмассовом основании или вытравлены на плате из фольгированного текстолита. Поэтому величина диэлектрической проницаемости с одной стороны может достигать ε1 = 6, а начальная емкость – величины C = L(ε1 + 1)ε0 × ln(8A/B) / π = 9,4 пФ.

Если копланарный конденсатор размещается над проводящей плоскостью (например, на металлической двери) на расстоянии G от нее, то параллельно ему оказывается подключенной последовательная пара плоских конденсаторов каждый емкостью по C = εε0AL/G. Для минимального расстояния G = 0,002 м она равна C = 13 пФ. Таким образом, начальная емкость над металлической поверхностью может возрастать на C/2 = 7 пФ.

Если рука (ε2 = 46) касается пластин конденсатора, полностью накрывая обе обкладки с одной стороны, то емкость возрастает на величину ΔC = L(ε2 – 1)ε0 × ln(8A/B) / π = 60 пФ. Приближение руки (без касания) вызывает не столь значительные изменения. Достоинством копланарного конденсатора является именно то, что он обладает большим отношением полезного изменения емкости к ее начальному значению.

Зависимость изменения емкости от расстояния до руки R оценивается соотношением ΔC(R) = 1 / (1/ΔC + 2R / ε0SКОНТ)= 1 / (1/ΔC + 2R / ε0AL). На больших расстояниях R >> R0 = ε0AL/2ΔC = 0,2 мм она имеет вид ΔC(R) = ε0AL/2R = 0,013×10–12 / R. Пороговому изменению емкости 1 пФ соответствует дальность R = 13 мм.

Подводя итог, начальная емкость копланарного конденсаторанебольшойплощадисоставляет1…10 пФ, при касании она возрастает на величину до нескольких десятков пикофарад. Дальность обнаружения достигает нескольких сантиметров. Датчик отличается высокой помехоустойчивостью. Изменяя форму, размеры, число и расположение пластин, легко придать зоне чувствительности любой заданный вид.

Вообще форма и конфигурация АС любого емкостного СО должны соответствовать задаче обнаружения. Антенны-обкладки следует располагать так, чтобы, вопервых, тело нарушителя (или выбранная его часть) замыкало их по максимально возможной площади, и во-вторых, чтобы посторонние тела не могли контактировать одновременно с обеими обкладками. Такая конфигурация обеспечивает, с одной стороны, максимальные полезные изменения емкости, а с другой – минимальные помеховые изменения. Например, при охране отдельно стоящего металлического предмета, используемого в качестве одной из обкладок, наилучшим вариантом расположения второй (нижней) обкладки будет пластина или решетка, покрывающая ту часть пола, откуда нарушитель может дотянуться до охраняемого предмета (рис. 2.17.9). Между полом (или стеной) и обеими обкладками полезно иметь защитный воздушный зазор, уменьшающий влияние пола (и всего, что перемещается или течет по нему) на измеряемую емкость. Защитный зазор может быть заполнен любым материалом с низкой и стабильной диэлектрической проницаемостью (плита из жесткого пенопласта). Подобное расположение минимизирует начальную емкость при наилучшем соотношении между полезными и помеховыми изменениями емкости. Величина защитного зазора составляет G = εε0S / C, где S – площадь обкладки, C – защитная емкость. Так, для охраны небольшой статуи (S = 0,1 м2) при пороге срабатывания C = 1 пФ, воздушный защитный зазор величиной G = εε0S / C = 9S = 0,9 м гарантирует отсутствие ложных срабатываний от появления посторонних предметов, животных, протечек и пр. Из приведенного примера становится ясно, в чем заключается еще одно преимуществоизмеренияемкостимеждудвумяобкладками по сравнению с измерением емкости относительно земли. Обкладки монтируются там, где они необходимы; положение земли нам неподвластно. Если уста-

новка пластины затруднительна, то можно заменить ее сеткой или проводом, лежащим на полу или висящим над полом на небольшой высоте.

Рис. 2.17.9 Размещение антенной системы

Все приведенные оценки значений емкостей и их изменений без труда проверяются экспериментально с помощью тестера, позволяющего проводить измерения в диапазоне 0,1…1000 пФ. Для определения емкости крупной АС можно воспользоваться принципом подобия, согласно которому макет, все линейные размеры которого уменьшены в KПОД раз, обладает во столько же раз меньшей емкостью.

Итак, емкость АС может составлять от единиц до тысяч пикофарад. Полезные изменения – от единиц до десятков пикофарад. Зная это, перейдем к анализу методов измерения емкости. В данном случае нас интересуют не методы определения емкости в виде числа, например, 1257 пФ, а методы преобразования величины емкости в пропорциональный электрический сигнал, пригодный для последующей обработки, анализа и принятия решения. Преобразователь характеризуется прежде всего своим коэффициентом преобразования, измеряемым в единицах В/Ф. Ряд методов основан на преобразовании емкости в частоту. Методы измерения емкости можно условно разделить на низкочувствительные и высокочувствительные. Низкочувствительные отличаются простотой и невысокой точностью фиксации изменения емкости. Они пригодны для использования совместно с теми АС, которые характеризуются большим отношением полезного изменения емкости к его начальному значению ΔC/C. Высокочувствительные методы позволяют фиксировать малые изменения до ΔC/C = 10–6. К ним относятся мостовые, резонансные и методы на основе биений.

Выбранный метод преобразования емкости в напряжение (или частоту) должен согласовываться с конструкцией АС и ожидаемым отношением ΔC/C. В практике емкостных СО могут использоваться 9 различных методов преобразования и их разновидностей, хотя в измерительной технике их существует гораздо больше. Чтобы не запутаться в различных вариантах, пронумеруем методы, придерживаясь последовательности от менее чувствительных к более чувствительным.

1) Преобразователь на основе RC-генератора является наиболее легким для повторения. Он может быть выполнен, например, всего лишь на одном инверторе с гистерезисом или на любом операционном усилителе.
