а

б

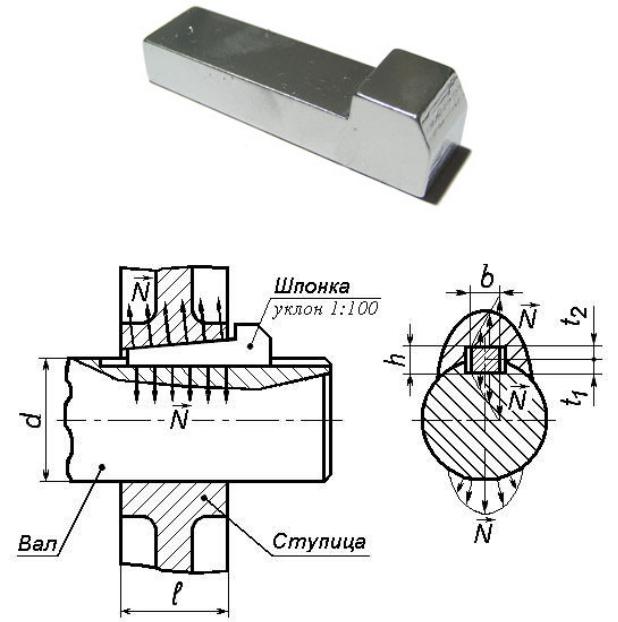

Рис. 18. Клиновая шпонка (напряженная):

а- внешний вид шпонки [20];

б– распределение напряжений в соединениях клиновой шпонкой [21]

1.1.3.Шлицевые соединения

Шлиц – прорезь на валу.

Шлицевое соединение – соединение, образуемое совмещением зуба внутренней детали с пазом наружной детали. Шлицевое соединение служит для передачи крутящего момента.

На рис. 19 показаны детали для шлицевого соединения. На рис. 20 - вал со шлицами.

15

а

б

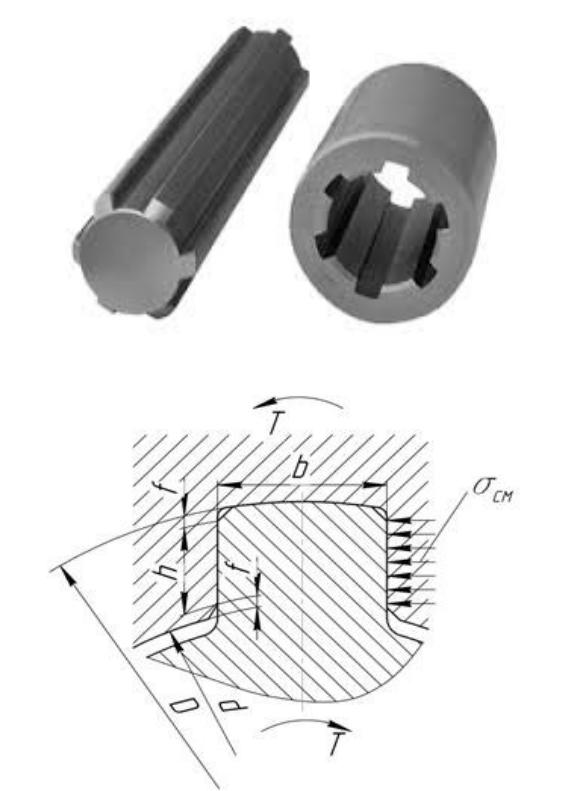

Рис. 19. Шлицевое соединение:

а- шлицевые вал и втулка [22];

б- распределение напряжений в шлицевом соединении [23]

16

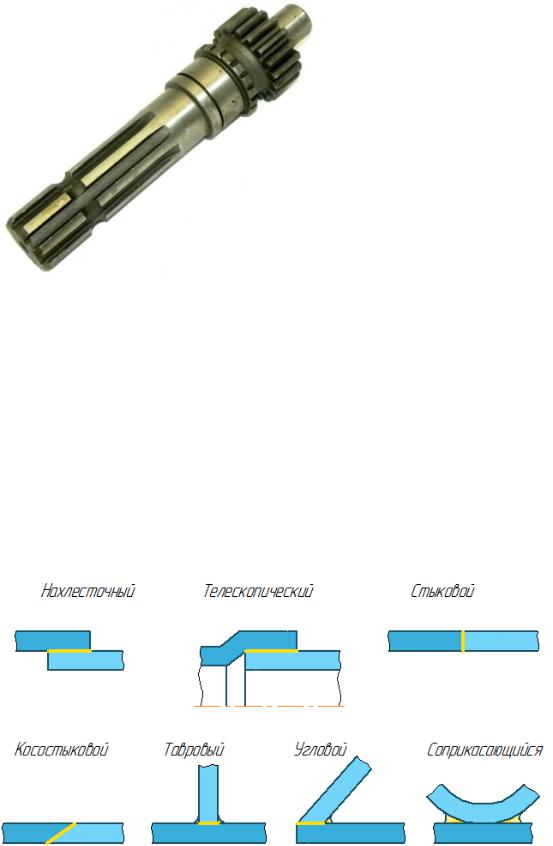

Рис. 20. Вал со шлицами [24]

1.2.Неразъемные соединения

Неразъёмные соединения – соединения, не предполагающие разборку на составные части. При разборке такого соединения происходит разрушение или деформация соединяемых деталей.

1.2.1. Сварные соединения

Сварное соединение – неразъёмное соединение, выполненное сваркой. На рис. 21 приведены виды сварных швов.

На рис. 22 - 24 показаны металлические конструкции, изготовленные с использованием сварки.

Рис. 21. Виды сварных швов [25]

17

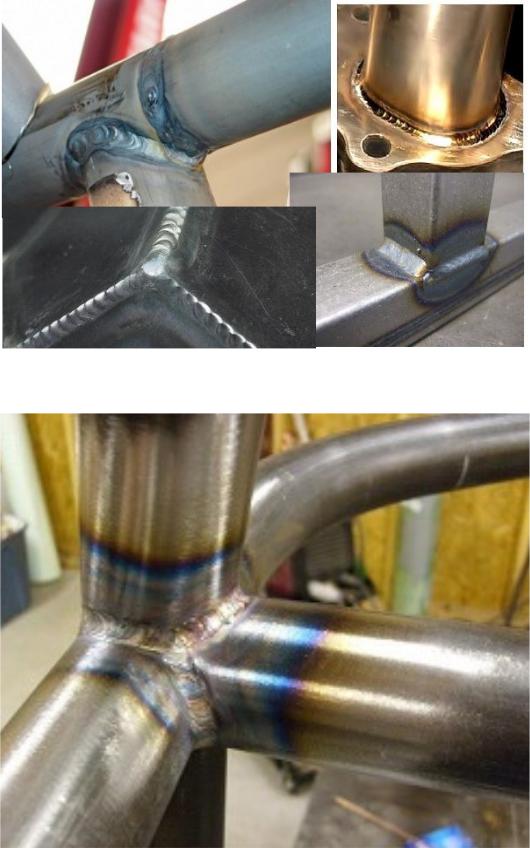

Рис. 22. Разновидности сварных соединений [26]

Рис. 23. Угловые сварные соединения [27]

18

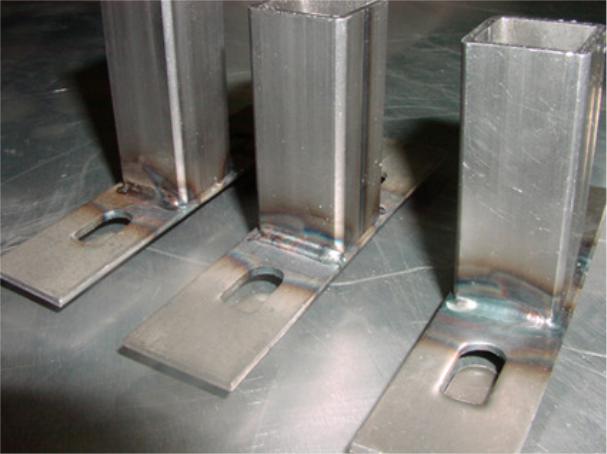

Рис. 24. Тавровые сварные соединения [28]

1.2.2. Заклепочные соединения

Заклёпка – крепёжная деталь, имеющая форму цилиндра, с одного торца снабженная закладной головкой, у которой при выполнении соединения на свободном торце образуется замыкающая (высадная) головка.

Заклёпочное соединение – неразъёмное соединение деталей при помощи заклёпок.

На рис. 25 представлены заклёпки с различным типом головок. Ассортимент заклепок представлен на рис. 26 и 27, примеры использования заклёпочных соединений представлены на рис. 28 и 29.

19
