Материал: Инструментарий

Рис. 30. Видеокамера, совмещённая с осветителем.

250-300 Вт. К тому же этот малогабаритный осветитель легко разместить в корпусе совместно с видеокамерой, что позволяет получить законченный эндовидеокомплекс.

3.4 Инсуффлятор

Инсуффлятор — прибор, обеспечивающий подачу газа в брюшную полость для создания необходимого пространства и поддерживающий заданное давление при проведени операции. На приборе расположена панель управления, позволяющая регулировать следующие функции:

1.Поддержание постоянного внутрибрюшного давления (от 0 до 30 мм рт.ст.).

2.Переключение скорости подачи газа (подача малая и большая).

3.Индикация заданного давления.

4.Индикация реального внутрибрюшного давления.

5.Индикация количества израсходованного газа.

6.Включение подачи газа.

Инсуффлятор последнего поколения практически не требует регулирования и переключений во время операции. Он автоматически поддерживает установленное давление в брюшной полости пациента, меняет скорость подачи газа в зависимости от скорости его утечки, подаёт световые и звуковые сигналы о всех аварийных ситуациях во время проведения вмешательства(отсутствие газа в баллоне, обрыв шланга, пережатие шланга и т.)д. Для оперативной лапароскопии необходим мощный Инсуффлятор со скоростью подачи газа не менее9 л/мин. Это важно для поддержания необходимого пространства при замене инструментов, введении сшивающих аппаратов, извлечении препарата или значительной аспирации при кровотечении, т.е. во всех ситуациях, приводящих к значительной утечке газа и требующих его быстрого восполнения.

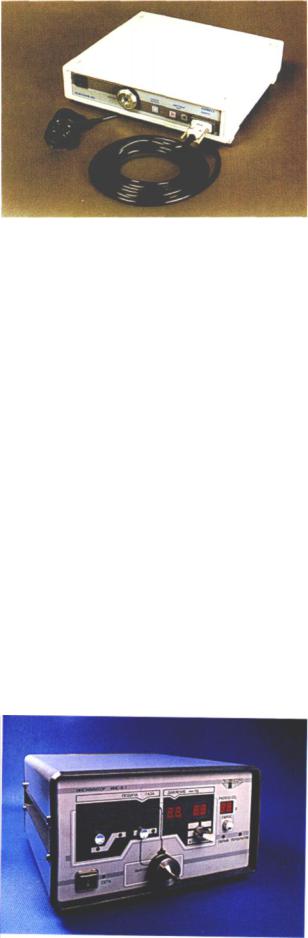

Рис. 31. Инсуффлятор.

28

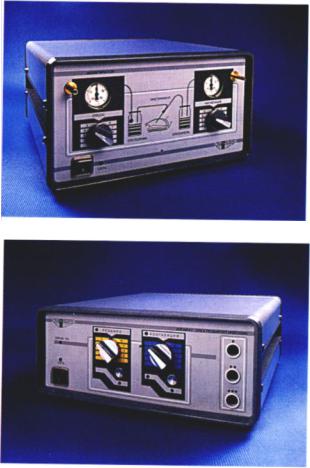

Рис. 32. Аспиратор-ирригатор.

Рис. 33. Электрохирургический генератор.

3.5 Система аспирации ирригации

Практически при всех лапароскопических процедурах, как и при традиционных хирургических операциях, необходимы аспирация и ирригация в зоне операционного поля. Для этой цели разработаны специальные инструменты и оборудование. Инструменты могут иметь общий канал для подачи промывной жидкости и отсоса или раздельные каналы. В последнем случае можно осуществить одновременную подачу и отсос, что резко сокращает время аспирации-ирригации и увеличивает эффективность процедуры. Аспираторирригатор — прибор с мощными и регулируемыми подачей и вакуумным отсасыванием стерильной жидкости. Нужные параметры мощности устанавливают индивидуально в зависимости от вида операции. Прибор снабжён накопительной ёмкостью (не менее 2 л) и устройством, автоматически выключающим его при переполнении ёмкости. Это предотвращает выход из строя внутренних узлов устройства и повышает срок его службы.

3.6 Электрохирургический аппарат

коагуляции, выходные разъёмы для подключения моно-, биполярного инструмента и электрода пациента. Там же расположены кнопка включения смешанного режима резания с

29

гемостазом и переключатель режима с монона биполярную коагуляцию.

Медицинский монитор лишён этих недостатков. Его разрешающая способность не менее 500—600 ТВЛ, электрозащита надёжна во всех отношениях. Размер экрана по диагонали у мониторов варьирует от14 до 25 дюймов. В эндохирургии предпочтителен монитор с размером экрана по диагонали 21 дюйм.

3.8 Видеомагнитофон

Видеомагнитофон — устройство для записи, долговременного хранения и просмотра

воспроизведении позволяет получить чёткий стоп-кадр. Но бытовые магнитофоны имеют разрешающую способность не более250 ТВЛ и отношение сигнал-шум не более46 дБ. Если результаты записи необходимо использовать в качестве учебных пособий, для показа по телевидению и тиражирования, предпочтение отдают видеомагнитофону форматаSVHS. Он значительно дороже, но обеспечивает разрешение не менее400 ТВЛ с высоким отношением сигнал-шум (например, видеомагнитофоны фирмы «U-Matic»). Каждый хирург должен записывать свои операции, особенно на этапе освоения того или иного вмешательства. Это помогает совершенствовать операционную технику, даёт возможность коллективно анализировать ошибки и неточности.

3.9 Инструменты

Эндохирургические инструменты могут быть разделены на инструменты многократного (металлические) и одноразового (пластиковые) использования. Большинство хирургов применяют в своей работе оба вида инструментов. Наиболее доступные и дешёвые в эксплуатации — многократно используемые разборные металлические инструменты. Они выполнены из нержавеющих сталей и сплавов. Для оперирования пациентов, страдающих

30

ожирением, используют длинные (более 300 мм) нестандартные инструменты. Все лапароскопические инструменты могут быть разделены на две группы:

1.Инструменты доступа.

2.Инструменты для манипуляций.

Инструменты доступа

Кэтой группе относят троакары, торакопорты, расширители ран и переходники, гильзы мониторинга (канюли для динамической лапароскопии), троакар для кольпотомии, инструменты для наложения ПП (игла Вереша).

Троакары различны по устройству и размерам. Имеют общую функцию — предназначены для обеспечения доступа к операционному полю и создания оперативного пространства. Для этого в троакарной трубке имеются инструментальный канал с клапаном и

краник канала газоподачи. Для прокола стенок полостей внутрь троакарной трубки вставляют стилет. Стилеты имеют различную

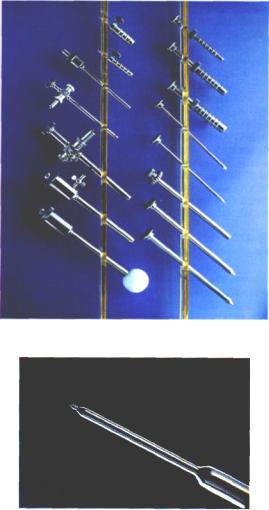

Рис. 35. Троакарная группа инструментов.

Рис. 36. Троакар с атравматическим стилетом.

форму и могут быть снабжены атравматическим защитным колпачком для безопасного проникновения через ткани. Троакары большего диаметра снабжены переходными вставками для введения через них инструментов малого диаметра. Зарубежные фирмы выпускают одноразовые троакары с защитным колпачком.

Торакопорты применяют для выполнения торакоскопических вмешательств.

В зарубежной литературе существуют синонимы для обозначения различных частей инструментов доступа. Троакары называют портами, троакарные трубки — канюлями, переходные вставки — редукторами.

Расширители ран и переходники применяют при необходимости увеличения размеров доступа для доставки инструментов с большим диаметром, гемостатической губки или

31

удаления массивных объектов из полостей.

Гильзы для лапаромониторинга имеют различный диаметр. Гильзы, фиксированные к коже, могут быть оставлены в тканях на продолжительное время.

Троакар для кольпотомии в комплекте с10-миллиметровым «когтистым» захватом входит в кольпотомический набор. Его применяют для извлечения препарата через задний свод влагалища без рассечения передней брюшной стенки.

Игла Вереша служит для наложения первичного ПП с целью создания «воздушной подушки» и безопасного введения первого троакара в брюшную полость.

Инструменты для манипуляций

К этой группе относят зажимы, захваты, ножницы, электроды, клипа-торы, степлеры, инструменты для наложения узлов, швов, вспомогательные инструменты.

Зажимы — анатомические, хирургические, когтистые, Алеса, Бебкокка и др. Основное отличие всех зажимов— наличие механизма фиксации губок— кремольеры, расположенной на ножницеобразных ручках. Предназначены для

Рис. 37. Одноразовые пластиковые троакары с защитным колпачком.

захвата, удержания органов и тканей при выполнении вмешательств, тракции и противотракции, извлечении препарата. Зажимы различают по диаметру(5—10 мм) и по форме рабочей части губок. Устройство кремольеры может быть различным— для указательного пальца, мизинца, отключаемые кремольеры.

Захваты — диссектор, анатомический захват, биполярный пинцет. Большинство из них не имеет кремольеры и представляет электрод хирурга для подачи высокочастотного напряжения. Инструменты имеют диэлектрическое покрытие, на торцовой части каждого

резания и остановки кровотечения.

Ножницы делят по рабочей части губок на прямые, изогнутые и клювовидные. Большинство захватов и ножниц снабжено поворотным механизмом для указательного

пальца, что значительно облегчает работу хирурга во время операции.

Электроды хирурга не имеют ножницеобразных ручек, на торцовой части каждого расположен разъём для кабеля активного электрода ЭХГ. Форма рабочей части может быть различной — крючок, шар, палочка, петля, лопатка, игла. В зависимости от формы органа и

крючка и шара, удобен при выделении тканей и коагуляции.

Клипаторы (аппликаторы, эндоклиперы) служат для наложения клипс диаметром от 3 до 10 мм. Различают однобраншевые и двухбраншевые инструменты. Поворотный механизм обеспечивает удобство в работе. Возможно осевое и угловое(поперечное) расположение губок, что позволяет накладывать клипсы в труднодоступных местах. Для удобства зарядки
