ВВЕДЕНИЕ

Учебное пособие «Компьютерная графика» соответствует требованиям действующих нормативных документов. Оно предназначено для студентов 1-го курса направления 08.03.01 «Строительство» очной формы обучения, изучающих дисциплину «Компьютерная и инженерная графика».

Внем описаны возможности прикладной программы АutoCAD 2018 по обеспечению автоматизации чертежно-графических работ, выполняемых при разработке проектной документации в различных областях знаний.

Учебное пособие содержит семь разделов.

Впервом разделе изложена информация о способах запуска программы, инструментальных меню и панелях рабочего окна программы.

Во втором разделе рассмотрены способы выполнения построений геометрических объектов.

Втретьем разделе рассмотрены основные способы редактирования геометрических объектов на чертеже.

Вчетвертом разделе рассмотрены теоретические основы создания слоев, способы управления их свойствами и порядок работы с ними.

Впятом разделе рассмотрены команды параметризации, представляющие собой связи и ограничения, наложенные при построении на элементы чертежа.

Вшестом разделе рассматриваются виды и способы создания штриховок на чертежах, их особенности и правила нанесения.

Вседьмом разделе представлены приемы выполнения на чертежах скруглений с использованием различных типов сопряжений.

РАЗДЕЛ 1. ИНТЕРФЕЙС AUTOCAD 2018

Прикладная компьютерная программа AutoCAD 2018 обеспечивает автоматизацию выполнения чертежно-графических работ при разработке проектной документации в различных отраслях знаний.

1.1.Запуск программы

Запуск (старт) программы AutoCAD 2018 может быть осуществлен одним из двух способов:

1) из меню рабочего стола Windows (рис. 1):

Пуск →Все программы→Autodesk→ AutoCAD 2018– Русский (Russian)→ AutoCAD 2018–Русский (Russian).

3

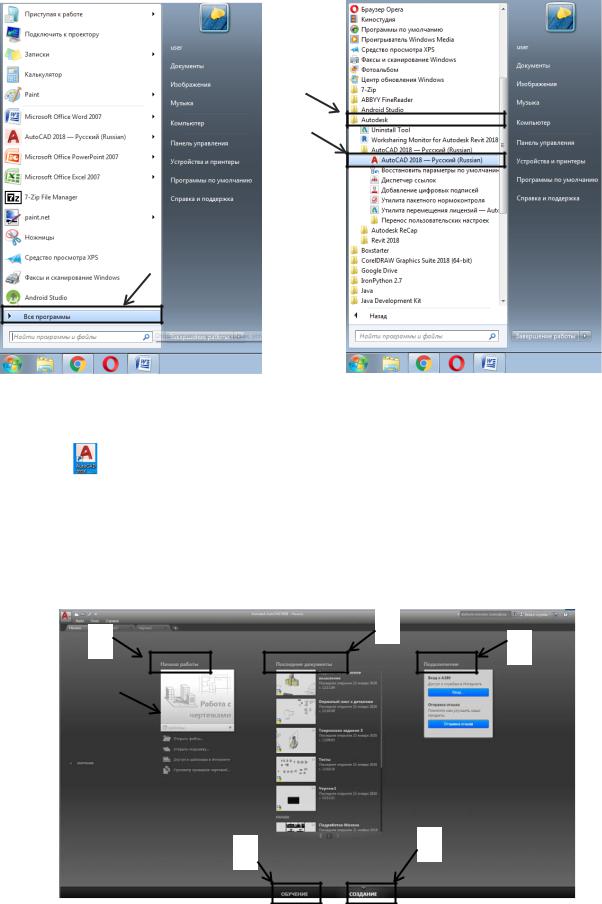

Рис. 1. Запуск программы AutoCAD 2018

2) из рабочего стола компьютера с использованием ярлыка программы AutoCAD 2018 . Для этого необходимо установить на него курсор манипулятора мышь и дважды нажать его левую клавишу.

После старта программы в ее рабочем окне откроется страница «Новая вкладка». Такая страница возникает также при создании нового листа чертежа. Страница состоит из двух наложенных друг на друга фреймов: СОЗДАНИЕ (1) и

ОБУЧЕНИЕ (2).

Страница «Создание» (рис. 2) отображается по умолчанию.

2 1

Рис. 2. Вид страницы «Создание»
