Материал: Компьютерная графика. интерфейс пользователя в программе AutoCAD 2018. Золотарева Н.Л., Подоприхин М.Н
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
Вариант 5 |
Вариант 6 |
Вариант 7 |
Вариант 8 |

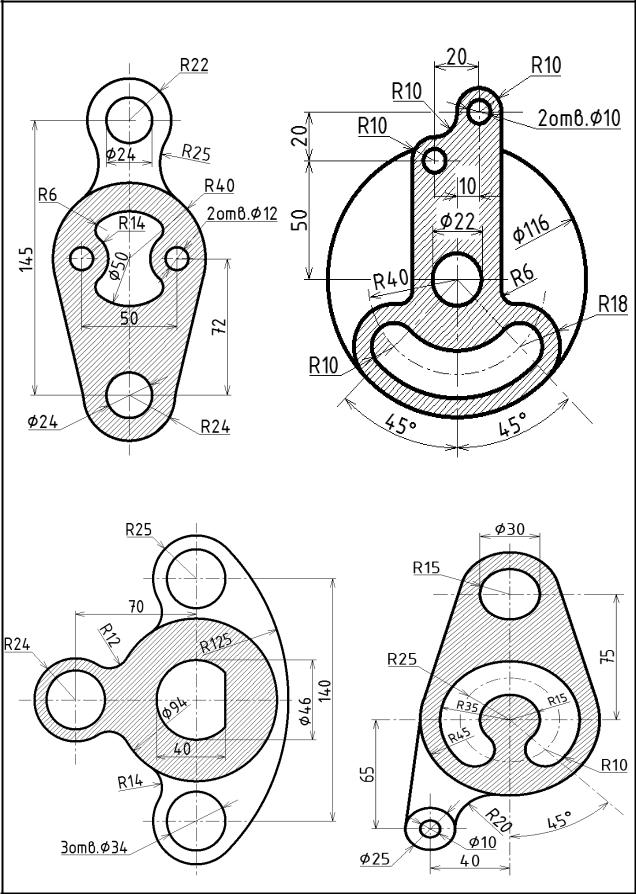

Рис. 104. Индивидуальные варианты 5–8 задания 5
70
Вариант 9 |
Вариант 10 |
Вариант 11 |
Вариант 12 |

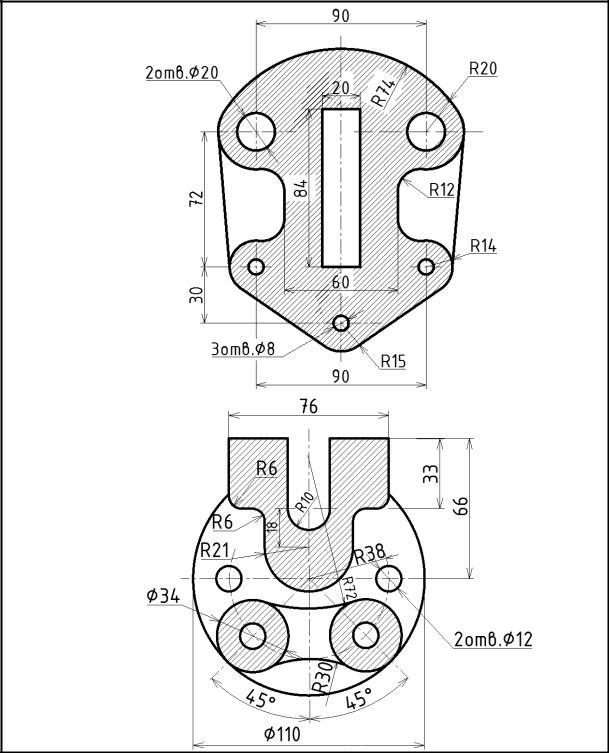

Рис. 105. Индивидуальные варианты 9–12 задания 5
71
Вариант 13 |
Вариант 14 |
Вариант 15 |
Вариант 16 |

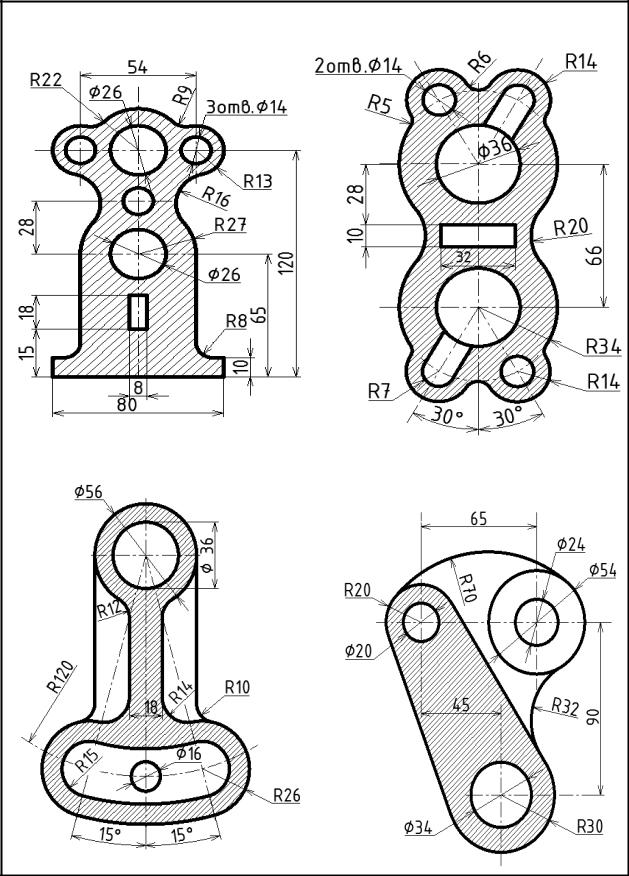

Рис. 106. Индивидуальные варианты 13–16 задания 5
72
Вариант 17
Вариант 18

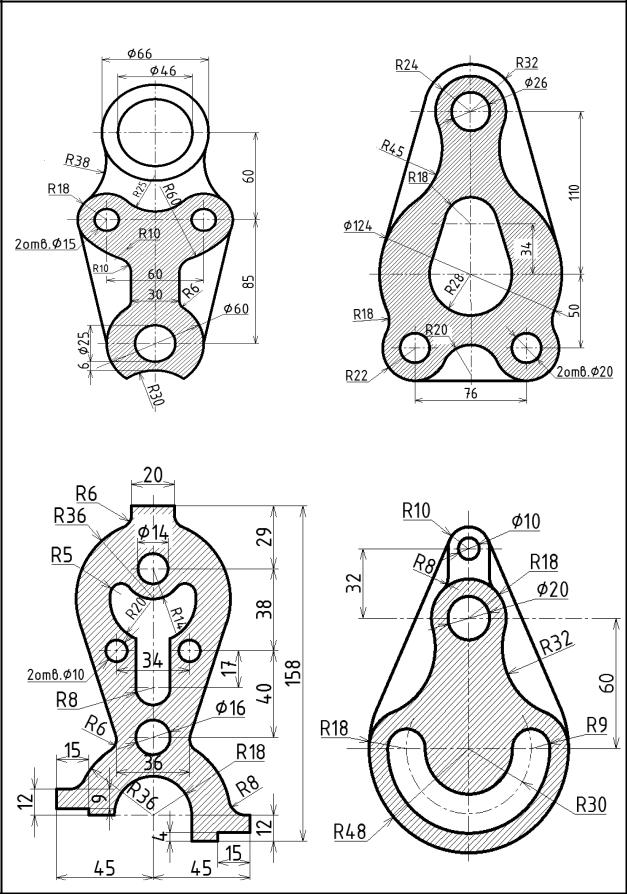

Рис. 107. Индивидуальные варианты 17–20 задания 5
ЗАДАНИЕ 6.
Выполнить в соответствии с индивидуальным вариантом (рис. 109-113) в слоях на листе формата А4 в масштабе 1:1 чертеж сопряжения детали (усложненный вариант). На чертеже должны быть рамка, основная надпись, проставлены необходимые размеры. Образец выполнения задания 6 представлен на рис. 108.
73
|
|
|
|
|
|
|
|
|
|
|
|
Иванов И.И. гр. СМ-191 |
Лист |
|
|
|
4 |
|
|
|
|
|
|
|

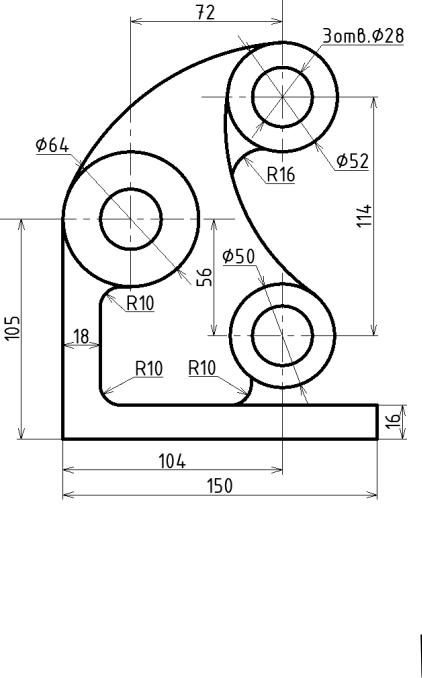

Рис. 108. Образец выполнения задания 6
74
