Материал: Компьютерная графика. интерфейс пользователя в программе AutoCAD 2018. Золотарева Н.Л., Подоприхин М.Н
Вариант 1 |
Вариант 2 |
Вариант 3 |
Вариант 4 |

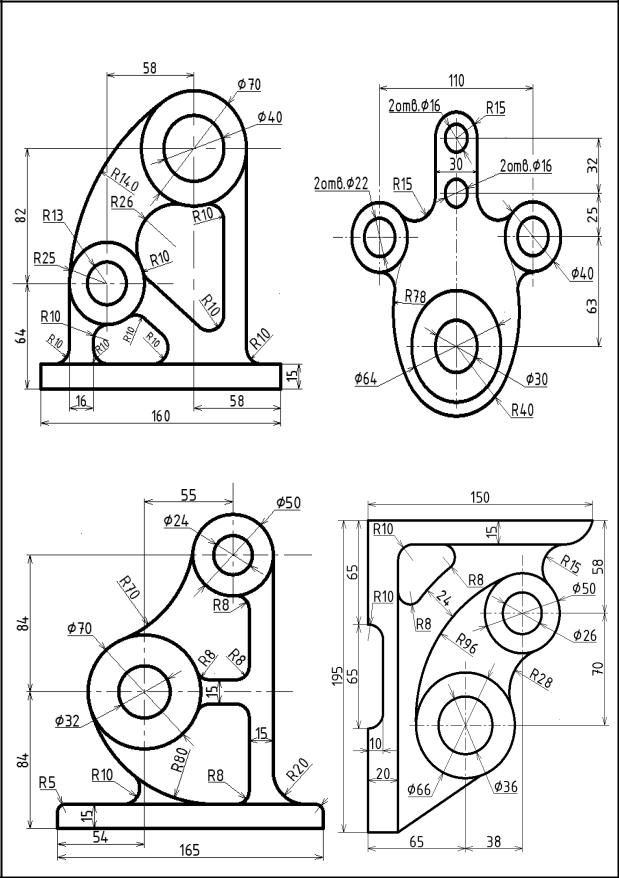

Рис. 109. Индивидуальные варианты 1–4 задания 6
75
Вариант 5 |
Вариант 6 |
Вариант 7 |
Вариант 8 |

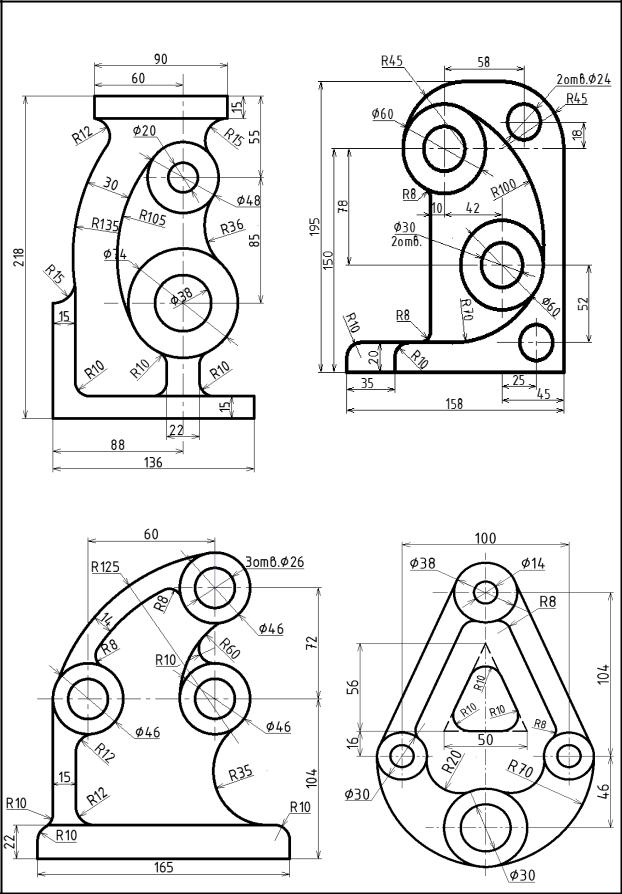

Рис. 110. Индивидуальные варианты 5–8 задания 6
76
Вариант 9 |
Вариант 10 |
|
Вариант 11 |
Вариант 12 |

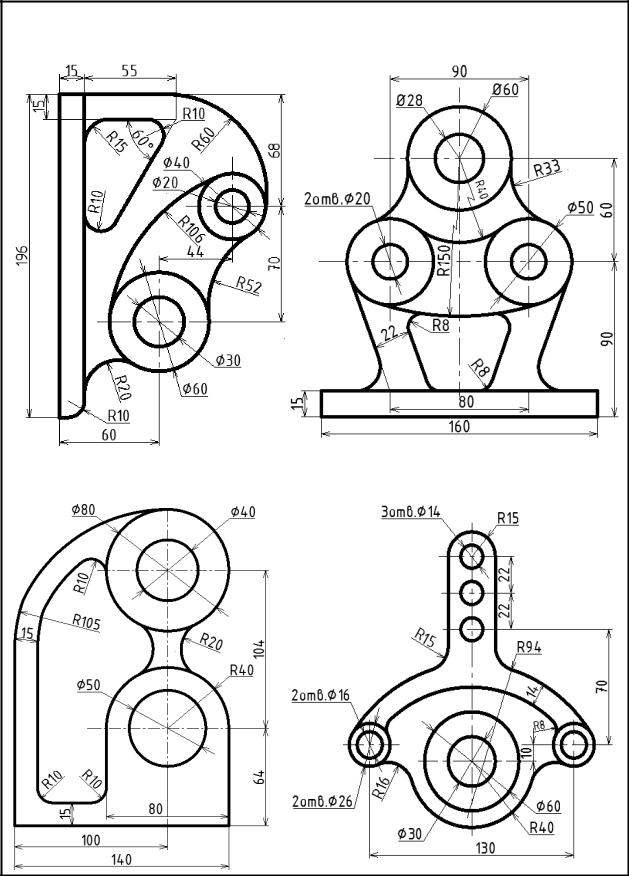

Рис. 111. Индивидуальные варианты 9 –12 задания 6
77
Вариант 13 |
Вариант 14 |
Вариант 15 |
Вариант 16 |

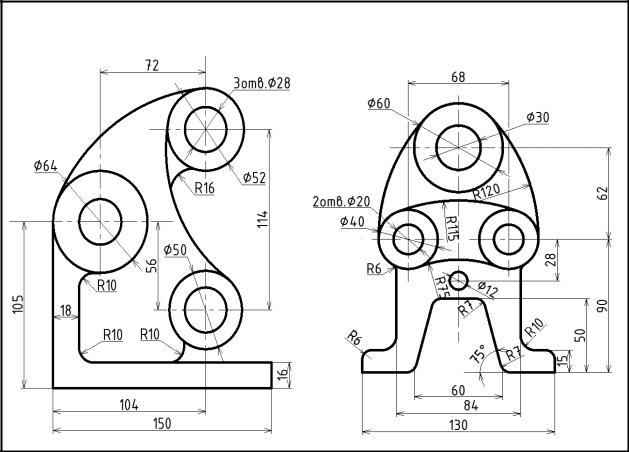

Рис. 112. Индивидуальные варианты 13–16 задания 6
78
Вариант 17 |
Вариант 18 |

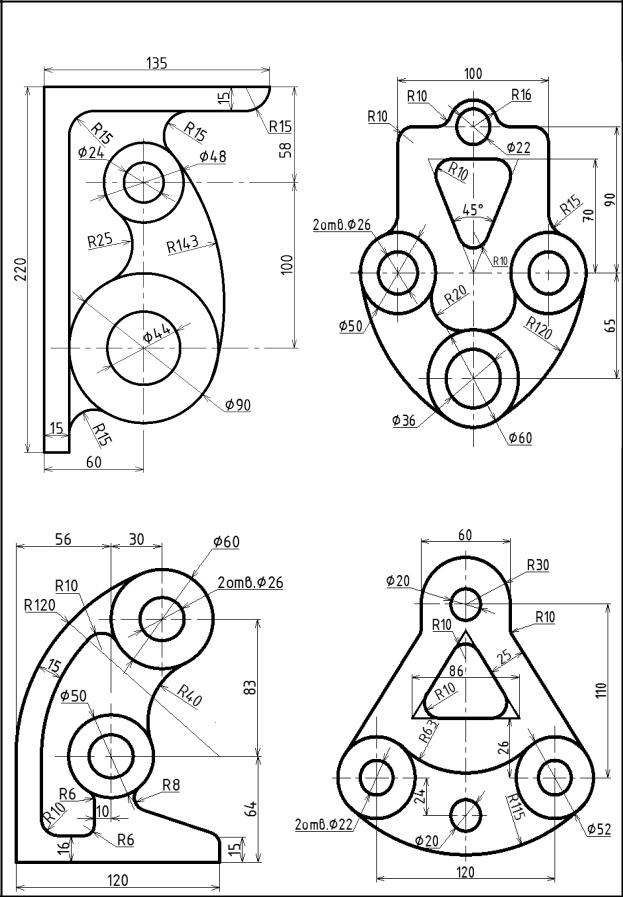

Рис. 113. Индивидуальные варианты 17–20 задания 6
ЗАКЛЮЧЕНИЕ
В учебном пособии собран и систематизирован обширный материал по применению приемов и способов автоматизированного выполнения чертежнографических работ, реализованных в прикладной программе AutoCAD 2018. Пособие содержит большое количество иллюстраций и примеров, существенно облегчающих изучение конкретных вопросов.
Для приобретения студентами навыков по использованию команд на вкладках меню и ленте программы AutoCAD, в разделы пособия включены варианты индивидуальных графических заданий. Все задания снабжены образцами их выполнения.
Изучение студентами теоретических разделов учебного пособия и практическая отработка индивидуальных графических заданий способствуют более полному и качественному усвоению учебной дисциплины «Компьютерная и инженерная графика».
79
