7.7.4.1. Блокада правой ветви п. Гиса (рис.45, 46):

ЭКГ – признаки:

-увеличивается амплитуда и продолжительность зубцов R в

отведениях от ПЖ (III, II, AVF, V1–V2)

-в противоположных (I, AVL, V5–V6) отведениях увеличивается

зубец S.

-ЭОС отклонена вправо (ЭОС называется проекция результирующего вектора во фронтальной плоскости, направление ЭОС выражается в «градусах угла альфа», угол альфа образуют ЭОС и горизонтальная линия, проведённая через условный электрический центр сердца; при выраженном повороте ЭОС вправо угол α составляет +120°,

при значительном отклонении ЭОС влево угол α = -30°)

- в правых грудных отведениях (V1-V2) комплекс QRS имеет форму,

напоминающую букву М, то есть состоит из двух зубцов R, один из которых может иметь меньшую амплитуду (rsR' или rSR')

-общая продолжительность комплекса QRS увеличивается при полной блокаде и достигает 160-180 мсек (при неполной блокаде – не более 120 мсек)

-смещение переходной зоны (грудные отведения) влево до V5–V6

-в отведениях V1-V2 интервал ST смещается дискордантно вниз,

здесь же отрицательные зубцы Т; в отведениях V5–V6, наоборот, интервал

ST смещается вверх, зубцы Т положительные

- в левых грудных (V5-V6) отведениях регистрируется не глубокий,

но широкий зубец S.

91

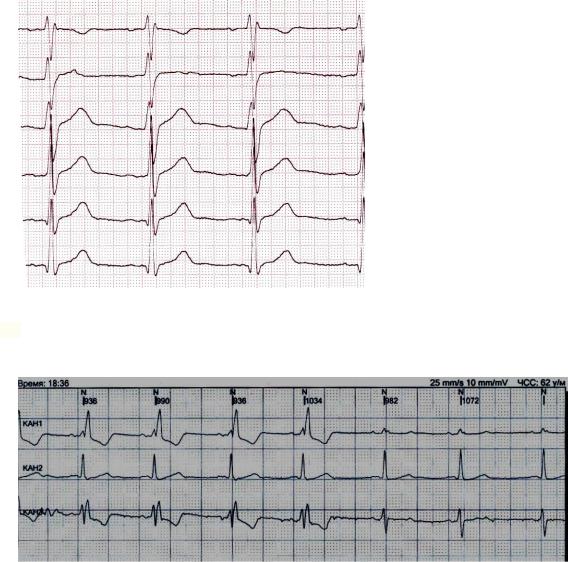

Рис.45. Неполная блокада ПВПГ Продолжительность комплекса QRS 100 мсек. В отведении V1 форма

QRS rsr'.

Рис.46. Интермиттирующая (преходящая) полная блокада ПВПГ.

7.7.4.2 Блокада ЛНПГ (рис.47)

ЭКГ – признаки:

-увеличивается амплитуда и продолжительность зубцов R в

отведениях от ЛЖ (I, AVL, V5-V6)

-в противоположных отведениях (III, II, AVF, V1-V2) увеличивается зубец S

-отклонение ЭОС влево

-увеличивается общая продолжительность комплекса QRS (при полной блокаде)

-в отведениях от ЛЖ интервал ST смещается вниз, здесь же

92

регистрируются отрицательные зубцы Т. В противоположных отведениях,

наоборот, интервал ST смещается вверх, зубцы Т имеют положительную полярность.

- в левых грудных отведениях регистрируется высокий и широкий зубец R, в правых – глубокий и широкий зубец S.

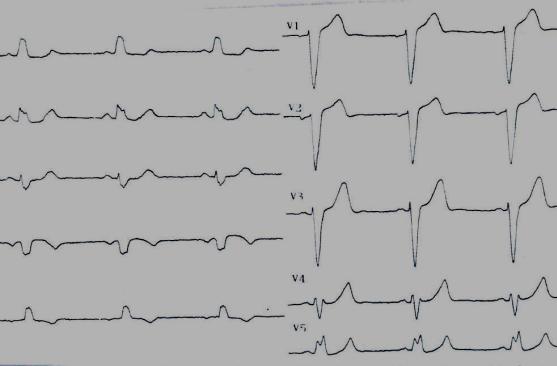

Рис.47. Полная блокада левой ветви п. Гиса. Отклонение ЭОС влево. QRS I,aVL,V5-V6 деформирован,

уширен до 150 мсек.

7.7.4.3. Блокада передней ветви ЛНПГ (рис.48)

ЭКГ – признаки:

-резкое отклонение ЭОС влево, при этом угол альфа меньше или равен (–30) °

-В III стандартном отведении и в отведении AVF, регистрируется глубокий зубец S. Во втором стандартном отведении обычно амплитуда зубцов S и R примерно одинакова или типа r/S.

93

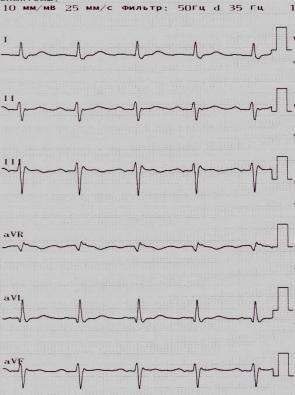

Рис.48. Блокада передней левой ветви п. Гиса. Резкое отклонение ЭОС влево (угол альфа (-) 35°).

Глубокий зубец S II,III,aVF.

7.7.4.4. Признаки блокады задней ветви ЛНПГ (рис.49)

-отклонение электрической оси сердца вправо, при этом угол альфа увеличивается более +120°

-глубокие зубцы S в отведениях 1, AVL

-в левых грудных отведениях регистрируется высокий и широкий зубец R, в правых – глубокий S.

94

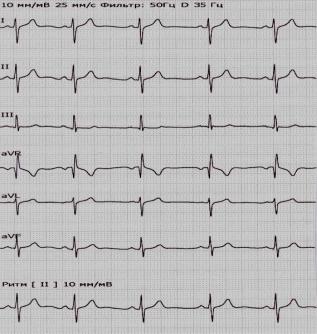

Рис.49. Блокада задней левой ветви п. Гиса. Резкое отклонение ЭОС вправо (угол альфа +135°).

Глубокий зубец S I, II, aVL.

Блокада задней ветви ЛНПГ наблюдается нечасто, иногда при ИБС,

изредка - у здоровых людей. С целью дифференциальной диагностики необходимо исключить другие причины отклонения ЭОС вправо:

гипертрофию ПЖ, хронической обструктивной болезни легких, легочное сердце, боковой ИМ.

7.7.4.5. Двусторонняя блокада ПНПГ и передней ветви ЛНПГ

(рис.50)

ЭКГ – признаки:

-резкое отклонение ЭОС (угол альфа = - 30°)

-комплекс QRS в отведениях V1-V2 типа rSR
