Материал: МЕТОДИЧКА_ЭКГ-синдромы

б) II степени

-I типа (периодика Венкебаха) – продолжительность зубца Р прогрессивно нарастает, заканчиваясь выпадением левопредсердной фазы зубца Р;

-II типа – одиночные зубцы Р без левопредсердной фазы появляются внезапно.

в) III степени (полная) или предсердная диссоциация (рис.40).

На ЭКГ регистрируются два (иногда больше) предсердных ритма:

основной (чаще синусовый) и добавочный (предсердный, фибрилляция или трепетание предсердий).

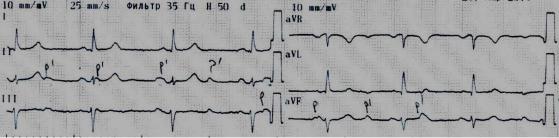

Рис.40. Полная ВПБ (предсердная диссоциация). Частота синусового ритма 51 в 1 мин, частота

предсердного ритма 85-75 в 1 мин.

7.7.3. Синдром АВ блокады:

7.7.3.1. Неполная АВ блокада I степени (рис.41)

ЭКГ-признаки:

-интервал PR (PQ) > 200 мсек

-каждому зубцу P соответствует комплекс QRS.

86

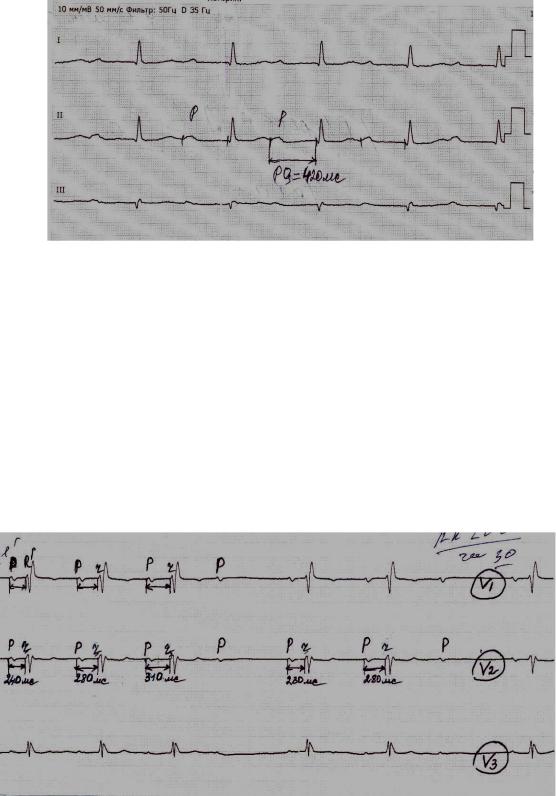

Рис. 41. Неполная АВ блокада I степени с удлинением интервала PR до 420 мсек.

7.7.3.2. Неполная АВ блокада II степени

- I типа (периодика Венкебаха - Самойлова или Мобитц 1) (рис.42)

На ЭКГ прогрессирующее удлинение интервала PR (РQ)

периодически завершается выпадением комплекса QRS, затем картина повторяется. После выпадения блокированного желудочкового комплекса

QRS интервал PR восстанавливает исходную величину.

Рис. 42. Неполная АВ блокада II степени I типа. Периодика Самойлова-Венкебаха 4:3 и 3:2.

- неполная АВ блокада II степени II типа (или Мобитц 2) (рис.43).

На ЭКГ интервалы PR (PQ) постоянные, выпадение комплекса QRS

происходит без нарастания интервала PR.

87

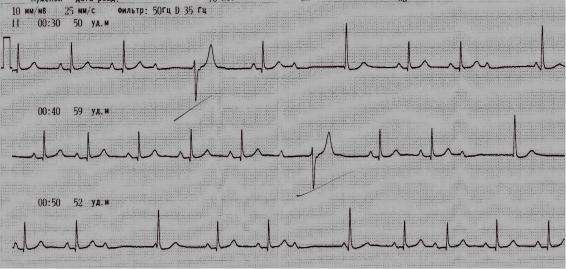

Рис.43. Неполная АВ блокада II степени II типа, в т.ч. с проведением 3:2 и 2:1. Выскальзывающие комплексы из АВ соединения с различными интервалами выскальзывания (3-й,5-й,7-й комплексы в первой строке; 6-й и 9-й во второй строке; 3-й и 6-й в третьей строке).

Возможны варианты:

- с АВ проведением 2:1

На ЭКГ блокируется каждый второй предсердный импульс, в связи с чем частота предсердного ритма в два раза больше, чем желудочкового.

- с АВ проведением 3:1; 4:1

Происходит блокирование не менее двух подряд идущих последовательных предсердных импульсов

Причины: часто наблюдается при органической патологии: ОРЛ,

ИБС, миокардитах, врожденных ПС (дефект межпредсердной перегородки,

открытый артериальный проток); приеме некоторых лекарственных средств (сердечных гликозидов, хинидина, прокаинамида, пропранолола,

верапамила); иногда - у здоровых лиц, спортсменов, при повышении парасимпатического тонуса.

88

7.7.3.3. АВ блокада III степени (полная) (рис.44)

Предсердия и желудочки возбуждаются от разных источников автоматизма: предсердия от синусового узла, желудочки – от центров автоматизма II-III порядка.

ЭКГ-признаки:

-независимая деятельность предсердий и желудочков

-частота сокращений предсердий превышает частоту сокращений желудочков

-одинаковые интервалы PP и RR

-интервалы PR варьируют.

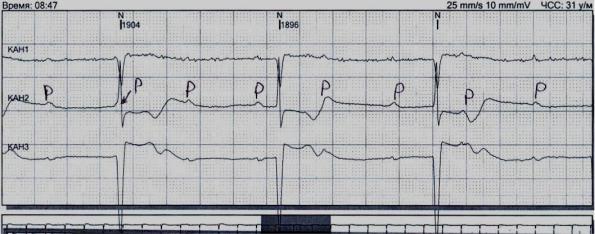

Рис.44. Полная АВ блокада. Водитель ритма предсердий – синусовый узел: частота синусового ритма 70

в 1 мин, частота замещающего АВ узлового ритма 31 в 1 мин.

Причины: полная АВ-блокада бывает врожденной и приобретенной.

Приобретенная форма полной АВ-блокады возникает при ИМ,

изолированной болезни проводящей системы сердца (болезнь Ленегра),

аортальных ПС, приеме некоторых лекарственных средств (сердечных гликозидов, хинидина, прокаинамида), эндокардите, гиперкалиемии,

инфильтративных заболеваниях (амилоидоз, саркоидоз), коллагенозах,

травмах, ОРЛ и тяжелых миокардитах.

89

7.7.4. Синдром внутрижелудочковых блокад (ВЖБ)

ВЖБ возникают при нарушении проведения импульса возбуждения по проводящим путям системы ветвей ножек пучка Гиса и волокон Пуркинье. При этом возможно как замедление проведения, так и полный блок проведения импульса возбуждения на том или ином уровне системы Гиса–Пуркинье.

ВЖБ могут быть полными и неполными.

По длительности нарушения проведения импульса возбуждения выделяют постоянные и преходящие ВЖБ.

Топическая ЭКГ-классификация синдрома ВЖБ

I. Односторонние нарушения проводимости в ЛЖ:

1.Блокада передней ветви левой ножки п. Гиса (ЛНПГ) (однопучковая блокада)

2.Блокада задней ветви ЛНПГ (однопучковая блокада)

3.Блокада переднесрединной ветви ЛНПГ (однопучковая

блокада)

4.Блокада ЛНПГ (двухпучковая блокада). Полная блокада ЛНПГ (блокада передней и задней ветвей ЛНПГ).

II. Односторонние нарушения проводимости в ПЖ:

1.Блокада правой ножки пучка Гиса (ПНПГ).

III.Двусторонние нарушения проводимости:

1.Двухпучковые блокады:

а) Блокада правой ножки и передней ветви ЛНПГ б) Блокада правой ножки и задней ветви ЛНПГ

2. Трехпучковые блокады:

а) сочетание двухпучковой блокады с неполной АВ блокадой I и II ст б) сочетание двухпучковой блокады с полной АВ блокадой.

90
