Примечания: 1. Измерения производились при напряжении источника питания 13 В относительно заземленною минуса прибором типа Ц-5 1 при отсутствии сигнала и отключенных гетеродинах.

2. Напряжения на электродах транзисторов могут отличаться от табличных на ± 15%.

Рис 30 Конструкция платы надстроечных конденсаторов

Налаживание радиоприемника начинают с проверки правильности монтажа тран­зисторов, электролитических конденсаторов, диодов, резисторов. С помощью резисто­ров, отмеченных "звездочкой", в соответствии с табл. 8 при отсутствии сигнала устанав­ливают режимы транзисторов по постоянному току. Напряжения на электродах тран­зисторов измеряются по отношению к общему "минусу" питания.

Для качественной настройки приемника необходимы следующие приборы: гене­ратор стандартных сигналов ГСС-6 или Г4-18, генератор звуковых частот ГЗ-33, осцил­лограф любого типа, измеритель выхода ИВ-4 и авометр типа ТТ-1 либо Ц-345, Ц-51 и др. Настройку приемника начинают с УНЧ Подбором сопротивления резистора R34 (см рис. 22) добиваются в точке соединения эмиттера транзистора Т12 и коллектора транзистора Т13 напряжения, равного половине напряжения источника питания. Напря­жение измеряет, я вольтметром гюс тоянного тока en шка^ттой 10 В между указанной точкой и "общим минусом" или плюсом источника питания, при этом резистор R36 следует на время отключить. Ток покоя всею УНЧ не должен превышать 10-12 мА. После этого сигнал с ГЗ-33 150-200 мВ с частотой 1 кГц подают через вспомогательную емкость 10 20 мкФ на.базу транзистора Т9. Эквивалент нагрузки или звуковую катуш­ку Гиловки подключают к ьыходу усилителя. Параллельно подключают измеритель выхода и oi ииллограф. Определяют напряжение, подаваемое с генератора, необходимое для получения на нагрузке сопротивпснием 8 Ом напряжения 4В, что соответствует мощ­ности 2 Вт Это напряжение должно быть около 0,15-0,2 В. Искажение вида "ступень­ка" должно отсутствовать, в противном случае необходимо подобрать сопротивление резне юра R34, Ино1да приходится подбирать диод Д4 с большим прямым сопротивле­нием (но это бывает крайне редко). Включать последовательно с диодом Д4 резистор даже с малым сопротивлением (10-50 Ом) недопустимо, так как это снижает термоста-бильность усилителя что в условиях автомашины (при значительных изменениях тем­пературы окружающей среды) ведет к большим нелинейным искажениям. При увеличе­нии напряжения на входе усилителя должно наблюдаться одинаковое ограничение полу­периодов гармонического колебания, что свидетельствует о правильности его настройки. После этого подключают на место резистор R36. Входной каскад УНЧ на транзис­торе Т8 установки режима не требует, ввиду того что он охвачен обратными связями по току и напряжению, которые обеспечиваются подсоединением резистора R28 к коллек­тору транзистора Т9, а не к общему "минусу". Резистор R30 не зашунтирован электро­литическими конденсаторами.

При подаче на базу транзистора Т8 сигнала с генератора ГЗ-33 напряжением 25 — 30 мВ должна обеспечиваться необходимая мощность на выходе 2 Вт. Если требуется меньший сигнал, сопротивление резистора R30 следует увеличить; если больший -уменьшить. После регулировки УНЧ переходят к налаживанию тракта ПЧ. Детекторный каскад при наличии исправных деталей и правильном их монтаже, как правило, наладки не требует. При наладке тракта ПЧ регулятор громкости (резистор R29) устанавливают в положение, соответствующее максимальной громкости (наибольшего усиления). Сиг­нал напряжением 20-30 мВ с генератора ГСС подают на базу транзистора Т6 через разде­лительный кондснсатор емкостью 0,01 ткФ. Модуляцию на генераторе устанавливают 30% при частоте модуляции 1 кГц. Частота несущей 465 кГц. Вращением сердечника L10C28 контур настраивают на частоту 465 кГц.

Ход настройки проверяют по осциллографу, подключенному параллельно резис­тору R29. Для того чтобы избежать неправильных результатов при дальнейшей настрой­ке УПЧ, действие системы АРУ следует исключить. Для этого временно отключают ре­зистор R47. а вместо него подключают переменный резистор сопротивлением 47-100 кОм, включив его в общий "минус" Этим же резистором подбирают режим тран­зисторов ТЗ и Т4 по постоянному току (согласно табл. 8). В зависимости от параметров 1ранзисторг ТЗ иногда приходится подбирать сопротивление резистора R19. После уста­новки режима сш нал с ГСС через разделительный конденсатор емкостью 0,01 мкФ подастся на базу транзистора Т4 Напряжение сигнала около 10 мкВ, частота 465 кГц, модуляция 30%, часьма модуляции 1 кГц. Вращением .ердечника контур L8C25 наст­раивают в резонанс. По мере роста выходного напряжения сигнал с ГСС следует уменьшать.

Затем подбором сопротивления резистора R7 согласно табл. 6 устанавливают ре­жим по постоянному току резистора Т2 и приступают к настройке контуров ФСИ.

Для правильной настройки необходимо исключить влияние ненастроенных конту­ров на настроенный. Первым настраивают контур L7C19, при этом контур L6C18 шун­тируют резистором с сопротивлением 1-2 кОм.

Сигнал с ГСС напряжением и,1 мВ через емкое ib u,0l мкФ гюдаеия в ючку сое­динения конденсаторов связи С16С17.

После настройки контура L7C19 шунтирующий резистор переносят на контур L5C10 и настраивают контур L6C18 в резонанс, подавая сигнал от ГСС в точку соедине­ния конденсатора С16 с контуром L5C10. Затем настраивают контур L5C10, предвари­тельно отпаяв от него шунтирующий резистор и подавая сигнал через разделительный конденсатор на базу транзистора Т2 Правильно налаженный УПЧ должен иметь чувстви­тельность по ПЧ с базы транзистора Т2 примерно 1-2 мкВ при напряжении на нагрузке сопротивлением 8 Ом 1 В. Настройка УВЧ заключается в подборе сопротивления резис-юра R1 для получения коллекторного тока транзистора Т1 1,0-1,2 мА при отсутствии сигнала.

Высокочастотную часть приемника настраивают обычным способом. Сначала про­веряют работоспособность гетеродина диапазона СВ. Для этого подключают вход осцил­лографа к катушке связи гетеродина L4 и, вращая ось КПЕ от минимального до макси­мального значения емкости, проверяют наличие генерации по всему диапазону. Напря­жение на катушке связи должно находиться в пределах 80-120 мВ по диапазону.

Работоспособность гетеродина можно проверить и другим способом если при закорачивании контурной катушки L3 напряжение на эмиттере транзистора ТЗ не меня­ется, то гетеродин не работает. В этом случае необходимо проверить правильность на­мотки катушки гетеродина, номинальных значений установленных резисторов и конден­саторов, а также изменением сопротивления резистора R10 добиться устойчивой генера­ции гетеродина в СВ диапазоне. После этого устанавливают границы диапазона 520 -1620 кГц и производят сопряжение входного и гетеродинного контуров, пользуясь эк­вивалентом автомобильной антенны (схема которой приведена на рис. 31) или непос­редственно антенной и соединительным кабелем. Блок конденсаторов КПЕ (СЗ, С64) ставят в положение мак., имальной емкости. На антенный вход приемника подают сигнал частотой 520 кГц. напряжением 1 -5 мВ, модуляцией 30% и частотой модуляции 1 кГц Вращением сердечника катушки L3 добиваются появления напряжения НЧ на резисто­ре R 29.

Затем КПЕ устанавливают в положение минимальной емкости. Сигнал на ГСС уста­навливают частотой 1620 кГц. Вращением ротора подстроечного конденсатора С13 необ­ходимо добиться появление напряжения НЧ на выходе приемника. Может случиться, что напряжение НЧ ни при минимальной, ни при максимальной емкости конденсатора С13 на выходе не появится. Тогда следует установить ротор конденсатора С13 в положение значения половины максимальной емкости и, меняя частоту ГСС от 1300 до 1900 кГц. найти частоту, на которую настроен гетеродин. Если она окажется выше частоты 1620 кГц, то параллельно конденсатору С13 следует подключить конденсатор постоян­ной емкости 6,8-12 пФ, если ниже - емкость конденсатора С15 следует уменьшить. После этого снова установить границы диапазона. Для проверки правильности укладки необходимо перестройкой частоты ГСС найти частоты зеркального канала: нижнюю, равную 1450 кГц и верхнюю - 2550 кГц.

Сопряжение контуров в диапазоне СВ производится так же, как у приемника "Континент-2". Антенну приемника связывают с ГСС витком связи (антенна выдвигает­ся на всю длину для учета вносимой ею емкости в контур L1C2C3).

После начройки приемника на СВ диапазоне необходимо восстановить цепь АРУ и проверить ее действие. Настройку KB конвертора, входящего в описываемый прием­ник, можно производить как отдельно, так и в составе настроенного приемника в СВ диапазоне.

Рис. 31. Схема эквивалента антенны

Сначала устанавливают режимы транзисторов Т14 и Т15 по постоянному току (сог­ласно табл. 6). Проверяют работоспособность гетеродина в высокочастотном диапазоне КВ. Настройку следует вести в следующем порядке. На базу транзистора Т14 через кон­денсатор 0,01-0,022 мкФ подают сигнал частотой 1 МГц, и сердечником контура L12C53 настраивают его в резонанс. Индикатором выходного напряжения может слу­жить любой ламповый вольтметр, подключенный параллельно катушке связи L13. Полоса пропускания контура должна быть не уже 250 кГц на уровне -6 дБ. Если она уже, то контур необходимо зашунтировать резистором сопротивлением 4,7-10 кОм.

Первым настраивается диапазон 25 м. Для этого напряжение 0,2-0,5 мВ с ГСС че­рез разделительный конденсатор в 75 пФ подастся на контур L10C51. Частота сигнала должна соответствовать средней частоте диапазона - 11,9 мГц. Вращая сердечник конту­ра L14C12, добиваются появления на катушке L13 напряжения первой промежуточной частоты. После этого сердечником настраивается входной контур L10C51. Сердечники обоих контуров закрепляют клеем БФ-4. Они в дальнейшей настройке не участвуют. При невозможности настройки указанных контуров (при полностью введенных сердеч­никах) емкости конденсаторов С51 и С58 следует увеличить. Остальные диапазоны наст­раиваются в следующей последовательности: 49, 41, 31 м. Для этого сигнал с ГСС пода­ют на контур L10C51 с срответствующими средними частотами диапазонов: 6,15; 7,15 и 9,6 МГц. Настройка на средние частоты производится подбором емкостей конденсато­ров С61-С63. Для этого необходимо на их место временно включить конденсатор пере­менной емкости с максимальной емкостью 240 пФ (например, от приемников "Нева", "Селга", "Сокол", "Альпинист" и т. п.). Изменяя емкость конденсатора, добиваются получения на катушке связи L13 напряжения первой ПЧ поочередно на каждом диапазо­не. Провода, соединяющие указанный конденсатор с переключателем и общим минусом, должны быть как можно короче. После настройки на указанные диапазоны полученная емкость измеряется на измерителе емкости любого типа и на место конденсаторов С61-С63 устанавливают конденсатор постоянной емкости. Входной контур L10C51 настраи­вается на средние частоты данных диапазонов подбором емкостей конденсаторов С46, С48 и С50 аналогично с помощью вспомогательного переменного конденсатора. Пере­менные подстроечные конденсаторы С45, С47, С49 служат для точной настройки в резо­нанс.

При настройке KB конвертера совместно с приемником все операции по настройке повторяют с той лишь разницей, что ротор переменного конденсатора КПЕ устанавлива­ется в такое положение, при котором приемник настраивается на частоту 1 МГц. Инди­кация выходного напряжения регистрируется на выходе приемника, как было указано ранее Следует отметить, что ввиду высокой чувствительности приемника на СВ диапа­зоне и большого усиления KB конвертера (более десяти) может возникнуть самовоз­буждение приемника. Если это произойдет, то необходимо между катушкой связи L13 и конденсатором С54 включить резистор сопротивлением 4,7-10 кОм. Сопротивление этого резистора зависит от полученной чувствительности приемника и находится опыт­ным путем. Учитывая, что приемник будет эксплуатироваться в условиях с повышенной вибрацией, а также при разных климатических условиях подстроечные сердечники катушек и роторы подстрочных конденсаторов следует тщательно зафиксировать нитрокраской.

Малогабаритный супергетеродинный радиоприемник "квант"

Малогабаритный супергетеродинный радиоприемник "Квант" собран на 11 транзис­торах и двух диодах. Он рассчитан на прием радиовещательных станций, работающих с амплитудной модуляцией в четырех диапазонах: СВ 187-571.4 м (520-1620 кГц) и трех растянутых KB: 25м (11.7- 12.1 МГц) ; 31м (9,5-9,8 МГц) ; 41 м (7,0-7,3 МГц). Внешний вид приемника показан на рис. 32.

Рис. 32. Внешний вид радиоприемника „Квант"

Основные параметры приемника приведены ниже.

Чувствительность приемника (при Р_Вых = 5 мВт):

в СВ диапазоне при приеме на магнитную антенну.........<800мкВ/м

в KB диапазонах при приеме на телескопическую антенну ...............................< 100 мкВ

Избирательность:

по соседнему каналу при расстройке на ±10 кГц..............> 30 дБ

по зеркальному каналу:

в СВ диапазоне...................................> 26 дБ

в KB диапазонах................................> 16 дБ

Промежуточная частота приемника.......................465 кГц

Полоса пропускания тракта промежуточной частоты на уровне - 6 дБ.........................................8-10 кГц

Номинальная выходная мощность УНЧ при коэффициенте гар­монических искажений не более 0,03.......................100 мВт

Габаритные размеры.............................146X90X33 мм

Масса с источником питания..............................350 г

Автоматическая регулировка усиления обеспечивает изменение напряжения на вы­ходе приемника не более чем на 12 дБ при изменении напряжения на входе на 40 дБ. В приемнике установлена динамическая головка типа 0,2ГД-1. Питание приемника мо­жет осуществляться как от батареи "Крона -ВЦ", так и от аккумуляторной батареи типа 7Д-ОД. Ток, потребляемый в режиме молчания,- не болье 7-8 мА, в режиме номиналь­ной мощности 35 — 40 мА. Работоспособность приемника сохраняется при снижении на­пряжения источника питания до 5 В. Продолжительность непрерывной работы при сред­ней громкости звучания составляет: от батареи "Крона-ВЦ" 35 — 40 ч, от аккумулятор­ной батареи 7Д-ОД 10ч. Подключение внешней антенны в приемнике не предусмотрено. Принципиальная схема приведена на рис. 33. Входной контур СВ диапазона образо­ван катушкой L11 магнитной антенны и конденсаторами С42, С43. Связь контура с нагрузкой трансформаторная. Связь телескопической антенны с входной цепью KB диа­пазонов емкостная, а входных цепей с нагрузкой трансформаторная.

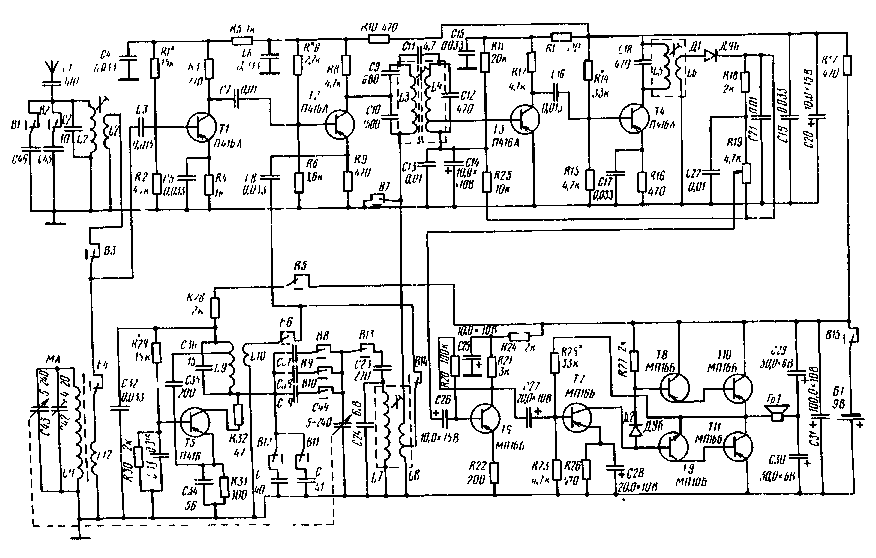

Рис. 33. Принципиальная схема радиоприемника „Квант"

Входной контур KB диапазонов образуется катушкой L1 и конденсатором С2 в диапазоне 25 м. При переключении на диапазон 31 или 41м параллельно конденсатору С2 подключают конденсатор С45 или С46. В приемнике используется апериодический УВЧ, собранный на транзисторе Т1. Применение каскада ВЧ позволило увеличить чувст­вительность приемника при сравнительно небольших размерах магнитной и телескопи­ческой антенн. Кроме этого, применение каскада УВЧ обеспечивает малые перекрестные искажения в работе преобразорателя. Напряжение сигнала с катушки связи L2 или Ы2 через контакты переключателя ВЗ, В4 поступает на базу транзистора 77. Коэффициент усиления каскада УВЧ в диапазоне СВ - около 5, в диапазонах KB - около 2. Неболь­шое сопротивление нагрузочного резистора R3 обеспечивает относительно равномерное усиление в диапазонах СВ и КВ. Для упрощения коммутации и повышения устойчивос­ти работы в приемнике применены два гетеродина: СВ и KB диапазонов. Преобразова­тель частоты СВ диапазона выполнен на транзисторе Т2 по схеме с совмещенным гетеро­дином. Для сигнала гетеродина транзистор включен по схеме индуктивной трехточки. Нагружен преобразователь на полосовой фильтр L3C9C10 и L4C12, обеспечивающий необходимую избирательность по соседнему каналу.

Гетеродин KB диапазонов собран по схеме индуктивной трехточки на отдельном транзисторе Т5. Оптимальное условие преобразования частоты достигается при подаче на эмиттер транзистора Т2 с катушки связи гетеродина KB L10 напряжений 80-100 мВ. Назначение резистора- R32 — повысить устойчивость работы гетеродина и предотвратить генерацию паразитных частот.

Транзисторы смесителя СВ диапазона, гетеродина KB диапазонов и каскад УВЧ пи­таются от общего источника питания через фильтры, образованные резисторами и кон­денсаторами L5C4, L10C6, L28C32. При замыкании контакта переключателя В7 и при размыкании контакта В14 генерация гетеродина СВ диапазона прекращается и преобра­зователь превращается в смеситель.

Усилитель промежуточной частоты приемника двухкаскадный. Каскад на транзис­торе ТЗ резистивный, а на транзисторе Т4 резонансный. Нагрузкой последнего каскада УПЧ служит контур L5C18. Ввиду того что он нагружен на низкое входное сопротивле­ние детектора, его полоса пропускания на уровне — 6 дБ составляет 20-30 кГц и поэто­му он практически не влияет на общую избирательность приемника.

Детектор сигнала выполнен на диоде Д1. Сопротивление нагрузки состоит из резис­тора R18 и резистора R19, который одновременно служит регулятором громкости. Постоянная составляющая напряжения продетектированного сигнала используется в систе­ме АРУ. При увеличении сигнала на входе напряжение положительной полярности на сопротивлении нагрузки детектора возрастает. Это напряжение прикладывается через фильтр R25C13C14 и отвод катушки L4 к базе транзистора ТЗ, уменьшает его ток и, следовательно, усиление. Усилитель низкой частоты (трехкаскадный с непосредственной связью между каскадами и бестрансформаторным выходом) собран на шести транзис­торах. Первые два каскада на транзисторах Т6 и 77 работают как усилители напряже­ния, а транзисторы Т8-Т11 в двухтактном каскаде-усилители мощности.

Низкое выходное сопротивление усилителя (около 3,5 Ом) позволило нагрузить его низкоомной динамической головкой 0,1 ГД-6. Коэффициент полезного действия УНЧ приемника при номинальной выходной мощности - около 50%. В первом каскаде УНЧ на транзисторе Тб с помощью резисторов R20 и R22 введены отрицательные обрат­ные связи по току и напряжению. Напряжение общей обратной связи по постоянному току снимается с точки соединения эмиттера 770 и коллектора транзистора Т11 и через резистор R2 7 подается в цепь базы транзистора 77. Для более устойчивой работы прием­ника в цепь питания первого каскада УНЧ включен развязывающий фильтр, состоящий из резистора R24 и конденсатора С25.

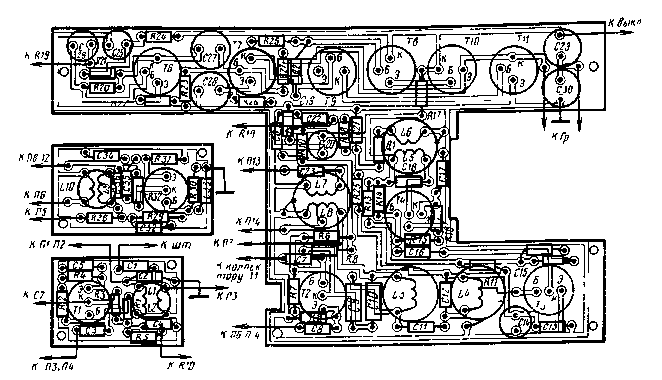

Рис. 34. Расположение основных деталей радиоприемника к размеры плат

Конструкция и детали.-Радиоприемник собран в самодельном прямоугольном кор­пусе, который склеен из разноцветного органического стекла: верх, низ, боковые по­верхности черного цвета; передняя панель и задняя крышка - молочного. В верхней части лицевой панели вырезано отверстие под шкалу. Органы управления: регулятор громкости с выключателем питания, ручка настройки и ручка переключателя диапазо­нов выведены на правую боковую стенку радиоприемника.

Передняя часть корпуса является несущей конструкцией, и к ней с помощью чсш-рех винтов М2 крепится рамка, изготовленная из листового дюралюминия Д16Т. К уши рамке прикреплены переключатель диапазонов, конденсатор фильтра питания С31. ди­намическая головка, регулятор громкости R19 и три печатные платы, на которых распо­ложены все остальные элементы приемника. На первой печатной плате размещены преобразователь СВ диапазона, УПЧ и УНЧ, на второй - гетеродин KB диапазонов, на третьей-УВЧ. Две последние платы помещены в экраны из латуни или меди толщиной 0,5 мм. Тем самым устраняется влияние "рук" при настройке приемника.
