Рисунок 14. Треугольник Эйнтховена. Оси стандартных отведений (I, II, III) образуют стороны треугольника. Усиленные отведения от конечностей (aVR, aVL, aVF) проходят через центр треугольника.

Представленные стандартные и усиленные отведения от конечностей регистрируют электрические потенциалы сердца во фронтальной плоскости. Предложенная Бейли объединенная система этих отведений называется шестиосевая система отведений (рисунок

15). С помощью данной системы определяется изменение во фронтальной плоскости вектора ЭДС сердца.

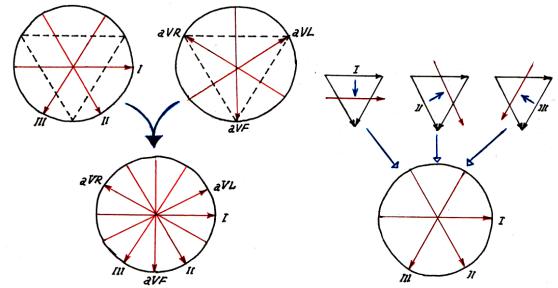

Рисунок 15. Схема формирования шестиосевой системы отведений Бейли из стандартных и усиленных отведений от конечностей.

Грудные отведения, предложенные Вильсоном, относятся к однополюсным. Эти отведения регистрируют разность электрических потенциалов между точкой на грудной клетки где расположен активный (+) электрод, и суммарным потенциалом трех конечностей

(правая и левая руки, левая нога), объединенных неактивным (-) электродом. Формируются отведения V1 – V6. Грудные отведения позволяют регистрировать электрические потенциалы сердца в горизонтальной плоскости (рисунок 16).

16

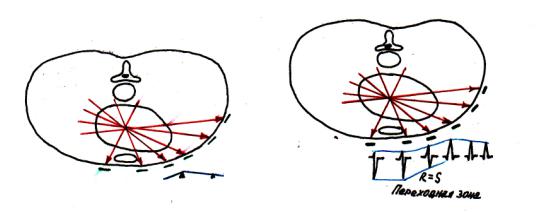

Рисунок 16. Грудные отведения. Активные (+) электроды располагаются на поверхности грудной клетки.

Дополнительные отведения однополюсные отведения (V7—V9) помогают точно диагностировать очаговые нарушения в заднебазальных отделах миокарда левого желудочка. В этом случае активный электрод помещают по задней подмышечной (V7),

лопаточной (V8) и пара-вертебральной (V9) линиям на уровне одном горизонтальном уровне расположения электродов V4-V6.

Двухполюсные отведения по Нэбу. Для записи ЭКГ в этих отведениях используют электроды трех стандартных отведений от конечностей. Электрод с красной маркировкой помещают по правому краю грудины во II межреберье, зеленый электрод — позиция отведения V4, а желтый электрод — на том же горизонтальном уровне по задней подмышечной линии. Поочередно переключая отведения на I, II и III стандартные,

соответственно регистрируют отведения «Dorsalis» (D), «Arterior» (А) и «Interior» (I). Эти отведения применяются в случае уточнения очаговых изменений миокарда задней стенки

(D), переднебоковой стенки (А) и верхних отделов передней стенки (I).

Активные электроды отведений V3R—V6R помещают на правой половине грудной клетки и используют для выявления гипертрофии очаговых изменений правых отделов сердца.

17

3. НОРМАЛЬНАЯ ЭЛЕКТРОКАРДИОГРАММА

3.1. Составляющие электрокардиограммы

Электрические потенциалы сердца графически записываются в виде кривой с положительными, отрицательными зубцами и прямыми линиями между ними.

Обозначаются зубцы ЭКГ в зависимости от их амплитуды прописными или строчными латинскими буквами. Интервалы между зубцами характеризуют время прохождения импульса по различным отделам сердца (рисунок 17).

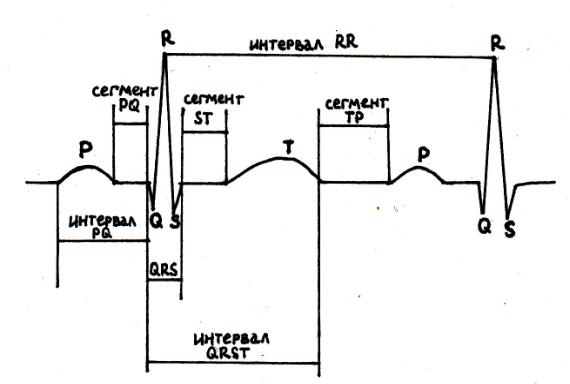

Рисунок 17. Графическое изображение кривой ЭКГ.

Зубец Р – предсердный зубец – характеризует суммационное возбуждение последовательно правого и левого предсердий. Если ритм синусовый зубец Р положительный в отведениях I, II, aVF, V2-V6, отрицательный в отведении aVR и может быть положительным, двухфазным или отрицательным в отведениях III, aVL, V1. Зубец Р имеет продолжительность (ширину) 0,06-0,1 сек., его высота не превышает 2,5 мм.

Поскольку нормальная электрическая ось предсердий параллельна отведению II,

PII>PI>PIII.

Интервал PQ (R) – отрезок от начала зубца Р до начала зубца Q или R - характеризует время прохождения электрического импульса от синусового узла до желудочков, включая задержку атрио-вентрикулярном соединение. Продолжительность интервала PQ 0,12-0,20

секунды.

18

Сегмент PQ – отрезок прямой линии от конца зубца Р до начала зубца Q или R.

Комплекс QRS – желудочковый комплекс от начала зубца Q до конца зубца S - отражает процесс возбуждения желудочков. Продолжительность комплекса QRS 0,06-0,1 секунды.

Зубец Q - первый отрицательный зубец комплекса QRS - отражает возбуждение межжелудочковой перегородки. Регистрируется зубец Q не во всех отведениях.

Продолжительность зубца Q не более 0,03 секунды, амплитуда – не более 1/4 амплитуды зубца R. Более продолжительный и глубокий зубец Q называется патологическим.

Зубец R – положительный зубец комплекса QRS – характеризует возбуждение основной массы миокарда желудочков. Амплитуда зубца R может колеблется в пределах 5-25 мм.

Положение электрической оси желудочков определяет амплитуду зубца R в стандартных и усиленных отведениях. В норме электрическая ось желудочков параллельна отведению

II и поэтому R II> R I> R III. В случае если амплитуда зубца R в этих отведениях не превышает 5 мм, то говорят о низком вольтаже электрокардиограммы. В грудных отведениях амплитуда зубца R увеличивается от отведения V1 до отведения V4, а затем снижается в отведениях V5 и V6.

Зубец S – второй отрицательный зубец комплекса QRS - отражает возбуждение базальных отделов желудочков. Зубец S записывается не во всех отведениях, его амплитуда в стандартных и усиленных отведениях зависит от положения электрической оси желудочков. Амплитуда зубца S в грудных отведениях уменьшается от V1 до V6.

Амплитуды зубцов R и S одинаковы в отведении V3, это называется переходной зоной.

Зубец S имеет продолжительность обычно не более 0,03 секунды.

Зубцы комплекса QRS не должны иметь зазубрин.

Сегмент ST – отрезок от конца зубца S до начала зубца T – характеризует период полного возбуждения желудочков. Начало сегмента ST называется ST соединение, или точка J.

Продолжительность сегмента ST определяет частота сердечных сокращений. В норме сегмент ST расположен на изолинии, за которую принимается сегмент ТР, а при его отсутствии – РQ. Положение сегмента ST ниже изолинии (депрессия) или выше изолинии

(подъем, элевация) в стандартных и усиленных отведениях не должно превышать 0,5 мм,

в грудных отведениях возможен подъем сегмента ST не более чем на 2 мм.

Зубец Т отражает процесс реполяризации желудочков. Направление зубца Т в стандартных и усиленных отведениях совпадает с направлением наиболее выраженного зубца комплекса QRS, а в отведении aVR зубец Т всегда отрицательный. Амплитуда зубца Т в этих отведениях находится в пределах 3-6 мм. В грудных отведениях амплитуда зубца

19

Т нарастает от V1 до V4 и снижается в отведениях V5 и V6, находясь в пределах 6-17 мм.

Продолжительность зубца Т составляет 0,1-0,25 секунды, но обычно не рассчитывается.

Интервал QT – отрезок от начала зубца Q (или R) до конца зубца Т – отражает электрическую систолу желудочков. Продолжительность интервала QT составляет 0,35- 0,44 секунды, её определяет частота сердечных сокращений, пол, возраст. Роль частоты сердечных сокращений на продолжительность интервала QT учитывается с помощью формулы Базетта: корригированный интервал QT = QT/√ R- R.

Зубец U – невысокий положительный зубец, может регистрироваться вслед за зубцом Т в правых грудных отведениях. О происхождении зубца U не известно.

Сегмент ТР – отрезок от конца зубца Т (или U) до начала зубца Р – характеризует период диастолы сердца. Продолжительность интервала ТР зависит от частоты сердечных

сокращений.

Интервал R-R – отрезок между соседними зубцами R – характеризует продолжительность сердечного цикла. С помощью интервала R-R рассчитывается частота сердечных сокращений: ЧСС = 60 сек/ R-R сек.

На рисунке 18 представлена нормальная ЭКГ.

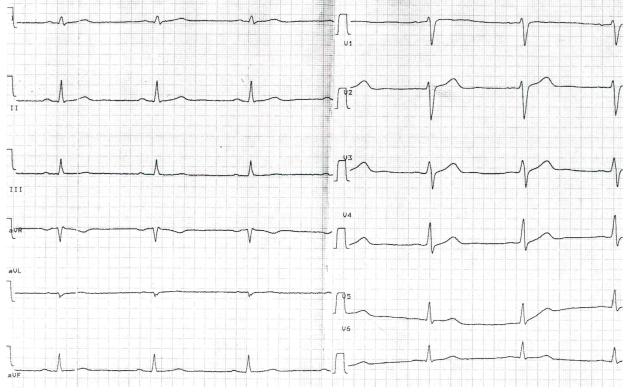

Рис. 18. Пример нормальной ЭКГ: Ритм синусовый с частотой 74 в минуту. Электрическая ось

расположена нормально.
