преобладает амплитуда отрицательного зубца, т.к. ось сердца проекцируется на отрицательную часть этого отведения (SI >RI) (рисунок 27, 28);

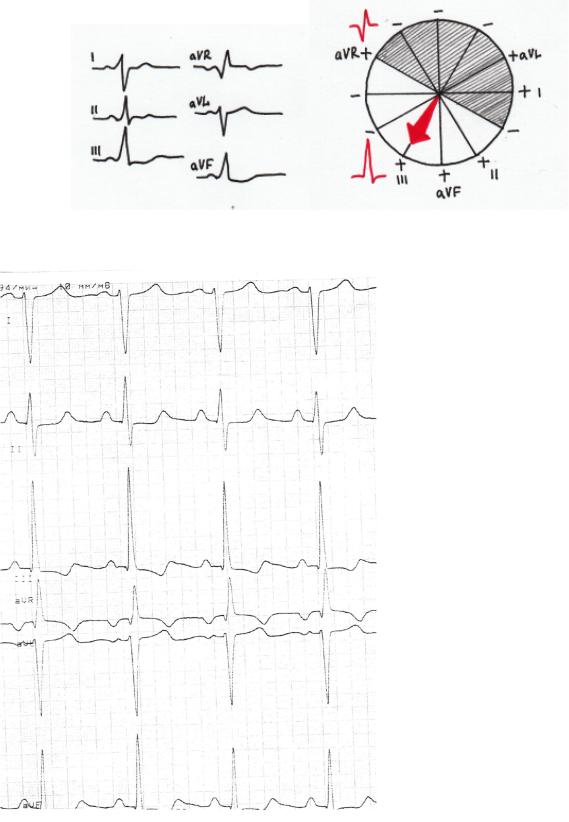

Рисунок 27. Отклонение электрической оси вправо.

Рис. 28. Отклонение электрической оси сердца вправо:

максимальный зубец R регистрируется в отведении III, в отведении II R=S (угол α

= 150°).

Угол α можно определить с использованием специальных таблиц, а также используя следующие положения:

26

1.электрическая ось сердца приблизительно параллельна оси отведения с максимальной алгебраической сумме амплитуд всех зубцов комплекса деполяризации желудочков;

2.электрическая ось сердца приблизительно перпендикулярна отведению, в котором алгебраическая сумма амплитуд всех зубцов комплекса деполяризации желудочков стремится к нулю.

27

4.АНАЛИЗ ЭЛЕКТРОКАРДИОГРАММЫ

4.1.План анализа электрокардиограммы

1.Проверка техники регистрации:

Наличие помех

Амплитуда калибровочного сигнала (должна быть 10 мм)

Оценка скорости движения бумаги (при скорости движения бумаги 50 мм/сек - 1

ммна бумаге соответствует отрезку времени - 0,02 сек, ширина комплекса QRS не превышает 4-6 мм).

2.Общая схема расшифровки ЭКГ:

а) Расчет ЭКГ:

Р - ширина и высота

PQ - продолжительность интервала

QRS - ширина

QRST - продолжительность интервала QТ

RR - продолжительность интервала

ЧСС 60 сек/RR

b)Определение вольтажа ЭКГ.

с) Анализ ритма и проводимости:

Оценка регулярности сердечных сокращений

Оценка числа сердечных сокращений

Определение источника возбуждения (водителя ритма)

Оценка функции проводимости

d)Определение положения электрической оси сердца во фронтальной плоскости е) Анализ предсердного зубца Р.

f)Анализ желудочкового комплекса:

Анализ комплекса QRS

Анализ сегмента RS-Т

Анализ зубца Т

3. ЭКГ-заключение.

Оценка вольтажа: вольтаж оценивается по максимальному зубцу R в I, II и III

стандартных отделениях (в норме ≥ 5 мм, если меньше, то вольтаж снижен).

Оценка регулярности сердечных сокращений: подсчитайте продолжительность 5

интервалов RR, вычислите среднюю арифметическую величину, сопоставьте ее с

28

продолжительностью каждого из измеренных интервалов RR. При регулярном или правильном ритме разница между средней арифметической величиной и продолжительностью каждого интервала RR не должна превышать ±10 %. Во всех остальных случаях диагностируется нерегулярный (неправильный) ритм желудочков.

Подсчет ЧСС по формуле: ЧСС = 60с/RR.

Определение водителя ритма: cинусовый или несинусовый ритм. При наличии во II

стандартном отведении положительного зубца Р, предшествующего комплексу QRS и

одинакового во вcех сердечных циклах в этом же отведении - ритм синусовый. Во всех остальных случаях диагностируется несинусовый ритм.

Оценка функции проводимости: измерьте длительность зубца Р (в норме до 0,1 с),

продолжительность интервалов РQ (от начала зубца Р до начала зубца Q в норме от 0,12

до 0,20 с) и общую длительность желудочкового комплекса QRS (в норме от 0,06 до 0,1 с).

Увеличение ширины указанных зубцов и длительности интервалов указывает на замедление проведения в соответствующем отделе проводящей системы.

Векторный анализ ЭКГ (определение положения электрической оси сердца во фронтальной плоскости):

1. Рассмотрите 6-осевую систему координат, которая состоит из осей трех стандартных и трех усиленных отведений от конечностей, направление которых условно принято определять в градусах (рис. 29).

2. а). Найдите отведение ЭКГ, в котором зубец R имеет максимальную амплитуду – ось этого отведения параллельна (совпадает) с электрической осью сердца.

б). Найдите отведение ЭКГ, в котором алгебраическая сумма амплитуд зубцов комплекса

QRS приближается к нулю (R = S или R = Q+S) – ось этого отведения перпендикулярна электрической оси сердца.

в). Сравните эти два отведения и определите угол α.

Например, зубец R имеет максимальную амплитуду в отведении II (+60°), а

алгебраическая сумма положительных и отрицательных зубцов равна нулю в отведении аVL (-30°), следовательно, электрическая ось сердца совпадает с осью II отведения и перпендикулярна отведению аVL, значит, угол α в данном случае будет равен +60, что соответствует нормальному расположению электрической оси сердца.

3. Сопоставьте зубцы R в 1, 2 и 3 стандартных отведениях и запишите в виде равенства или неравенства: RII> RI> RIII – электрическая ось сердца расположена нормально, RI>RII>RIII – электрическая ось сердца расположена горизонтально,

RIII≥RII>RI – электрическая ось сердца расположена вертикально.

29

Рис. 29. Шестиосевая система координат.

Анализ предсердного зубца Р:

-полярность (положительный, отрицательный или двухфазный; если отрицательный или двухфазный, то указать в каких отведениях)

-продолжительность (в норме 0,06-0,10с)

-амплитуда (1 - 2,5 мм)

-форма (в норме куполообразная, положительная - направлен вверх)

Анализ комплекса QRS:

а) зубец Q:

-в каких отведениях регистрируется

-максимальная продолжительность (в норме не более 0,03 с)

-максимальная амплитуда (в норме не более ¼ зубца R в том же отведении)

б) зубец S:

-«переходная зона» (в каком из грудных отведений регистрируется)

-наличие зазубренности

в) зубец R:

-максимальная амплитуда в стандартном и грудных отведениях

-наличие зазубренности

г) сегмент RS-Т (от конца зубца S до начала зубца Т):

- отношение к изолинии (находится на ней, смещен выше или ниже). Изолиния проходит на уровне интервала ТР.

Если есть отклонение, то измерить его и определить форму смещения:

горизонтальное, косонисходящее, косовосходящее.

д) зубец Т:
