Усилия от длительно действующей нагрузки:

Ml = 0 кН м;

Nl = 859,1 кН.

Расчетная длина подкрановой части колонны:

l0 = 1,5H1 = 1,54,65 = 6,975 м (СНиП 2.03.01-84, табл.32).

i = √h2/ 12 = √702/ 12 = 20,21 см;

λ = l0/ i = 697,5/ 20,21 = 34,5 > 14 (СНиП 2.03.01-84, п.3.3),

следовательно, необходимо учесть влияние прогиба элемента на его прочность.

Условная критическая сила:


(СНиП 2.03.01-84, ф.58).

Ориентировочно назначаю коэффициент армирования μ = 0,004.


Эксцентриситет центра тяжести приведенного сечения:

,

(СНиП 2.03.01-84, п.3.2, 1.21),

следовательно, случайный эксцентриситет в расчете не учитываю.


(СНиП 2.03.01-84, 1.21), где

β = 1 - коэффициент, принимаемый по табл. 30 СНиП 2.03.01-84;


момент относительно растянутой или наименее сжатой грани сечения, создаваемый длительно действующей частью силы N от постоянных и временных длительных нагрузок;

 - момент относительно растянутой или наименее сжатой грани сечения, создаваемый силой N;

δe = е0/ h = 4/ 70 = 0,06 (СНиП 2.03.01-84, п.3.6), но не менее

δe.min = 0,5- 0,01* (е0/ h)- 0,01* Rb* γb2 =

= 0,5- 0,01* (4/ 70)- 0,01* 8,5* 1,1 = -0,04.

Принимаю δe = 0,06.


φp = 1 - коэффициент, учитывающий влияние предварительного напряжения арматуры на жесткость элемента;

Коэффициент, учитывающий влияние прогиба на значение эксцентриситета продольного усилия:


(СНиП 2.03.01-84, ф.19).

Расстояние от точки приложения продольной силы до равнодействующей усилия растянутой арматуре:

е = е0 η+ 0,5 h- a = 4 1,06+ 0,570- 4 = 32,1 см.

При условии, что Аs = As/, высота сжатой зоны:

X = N/ (γb2 Rb b) = 1526,91000/ (1,18,510050) = 32,7 см.

Относительная высота сжатой зоны:

ξ = X/ h0 = 32,7/ 66 = 0,5 (СНиП 2.03.01-84, п.3.16).

Граничное значение относительной высоты сжатой зоны бетона:


(СНиП 2.03.01-84, ф.25),

где ω - характеристика сжатой зоны бетона,

ω = α- 0,008Rb = 0,85- 0,0088,5 = 0,782 (СНиП 2.03.01-84, ф.26);

σsc.u = 400 МПа;

σsR = Rs = 365 МПа;

ξ = 0,45< ξR = 0,62 (СНиП 2.03.01-84, п.3.20);


Следовательно, арматура по расчету не требуется и берем ее по конструктивным требованиям


Принимаю 3Ø18 А400 с Аs = 7,63 см2.

Поперечная арматура  мм,  мм.

Расчет колонны в плоскости, перпендикулярной к плоскости изгиба, не производим, так как

,

где


2.2.4 Расчет на усилия, возникающие при транспортировании и монтаже

Под влиянием собственного веса и сил инерции в момент подъема колонны при монтаже и транспортировке в ней возникают изгибающие моменты.

Изгибающий момент в опасном сечении а - а:

,

где γ = 25 кН/ м3 - удельный вес железобетона;

kдин = 1,6 - коэффициент динамичности (СНиП 2.03.01-84, п.1.13);

Требуемое количество арматуры в сечении II - II при изгибе в плоскости грани h (при γb2 = 0,9) (СНиП 2.03.01-84, табл. 15).

X = N/ (γb2 Rb b) = 742,021000/ (0,98,510050) = 19,4 см.

Относительная высота сжатой зоны:

ξ = X/ h0 = 19,4/ 56 = 0,35 (СНиП 2.03.01-84, п.3.16).

η = 0,825;


Принимаем 3Ø16А400 с Аs = 6,03 см2.

2.2.5 Расчет подкрановой консоли

Достаточность размеров консоли проверяем из условия:

Qc≤ 0,8φω2Rbblbsinθ (СНиП 2.03.01-84, ф. 85);

lb = lsupsinθ (СНиП 2.03.01-84, ф. 85).c = 0,85Nmax+ Gcb = 0,85301,2+130,6 = 368,62кН.

Размеры консоли:

h = 1,1м; h0 = 1,05 м; h1 = 0,4 м;

l1 = 0,7 м; bb = 0,34 м; а = 0,4 м; α = 45°.

Проверяем возможность смятия бетона в месте передачи нагрузки на консоль:

lsup = Qc/ (γb2Rbbb) = 368,62103/ (0,98,51060,34) = 0,15 м;

σloc = Qc/ (blsup) = 368,62/ (0,50,15) = 4915 кПа = 4,92МПа< 8,5 МПа.

Следовательно, прочность бетона на смятие обеспечена.

Проверяем условие

Q< 3,5Rbtbh0;

,62 кН< 3,50,755077 = 10106,25 кН, т.е. размеры сечения консоли удовлетворяют условиям прочности на действие поперечной силы.

Проверяем условие

Qc≤ 0,8φω2Rbblbsinθ,

где φω2 = 1+5αμω1 = 1+58,30,006 = 1,25 - коэффициент, учитывающий влияние хомутов, распложенных по высоте консоли;

tgθ = h0/ (a+ ½lsup) = 105/ (40+ ½15) = 2,21;

sinθ = 0,91;c = 368,62 кН< 0,81,25 8,550140,91 = 5414,5кН.

Определяем площадь сечения продольной рабочей арматуры Аs из условия прочности на действие изгибающего момента по грани примыкания консоли к колонне:

Мc = 1,25Qc(а+ 0,8- 0,6) = 1,25368,620,6 = 276,5 кНм

Принимая во внимание, что в сжатой зоне консоли имеется большое количество сжатой арматуры, определяю площадь растянутой арматуры:

Аs = Мс/ (Rs (h0- а/)) = 276,5105/ (365100(105- 5)) = 7,6 см2;

из конструктивного минимума имеем:

Аs = 0,002bch0 = 0,00250105 = 10,5 см2.

Принимаем продольную арматуру 4Ø20А400 с фактической Аs = 12,56 см2.

Суммарная площадь отогнутых стержней и наклонных хомутов, пересекающих верхнюю половину линии длиной l, соединяющей точки приложения силы Qc и сопряжение нижней грани консоли и колонны, должна быть не менее:

Аinc, min = 0,002bch0 = 0,00250105 = 10,5 см2

Принимаем 4Ø20А400 с Аs = 12,56 см2.

Поперечная арматура  мм,  мм.

Рис. 12. Схема армирования консоли колонны по оси Б

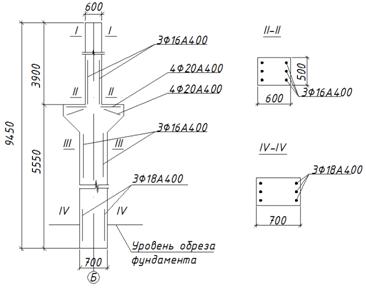

Рис. 13. Схема армирования колонны по оси Б

3. Расчет фундамента под колонну по оси А

3.1    Определение усилий

Фундамент выполнен из тяжелого бетона класса В15, Rb = 8,5 МПа, Rbt = 0,75 МПа, арматура - из горячекатаной стали класса А300 с Rс = 270 МПа.

На фундамент передаются усилия от колонны (сечение IV - IV), веса стены и фундаментной балки, веса фундамента и грунта на его обрезах. Стеновые панели из легкого бетона размерами

·  1,8×0,3×12,0 весят 60 кН;

·        1,2×0,3×12,0 весят 40 кН.

До отметки +10.200 м укладываются 5 панелей высотой 1,8 м и 1 панель высотой 1,2 м.

Суммарная высота двух оконных проемов 3,6 м (0,5 кН/ м2). Вес фундаментной балки 51 кН. Нормативная нагрузка от веса стены:

Gn = 605+401+51+ 3,6120,5 = 412,6 кН

Расчетная нагрузка:

G = 412,61,1 = 454 кН

е01 = 0,5 (0,3+ 0,8) = 0,55 м

Усилия, действующие на уровне подошвы фундамента:


где MIV, QIV и NIV - усилия от колонн в сечении IV-IV на уровне обреза фундамента. Hf = 1,45 (высота фундамента назначается на стадии эскизного проектирования).

Нормативные усилия получаю путем деления расчетных усилий на усредненный коэффициент перегрузки γ = 1,15.

Таблица 8

Основные сочетания нагрузок

Комбинация усилий

Усилия в сечении IV-IV колонны по оси А, кН×м; кН

Усилия от стены, кН×м; кН

Суммарные усилия на уровне подошвы фундамента, кН×м; кН



M

N

Q

QHf

G

Ge01

Mtot

Ntot

Расчетные значения (табл. 2.3)

1

-41,4

767,7

-40,51

-58,7

412,6

-226,9

-100,1

1180,3


2

-69,0

848,4

-44,3

-64,2



-133,2

1261,0

Нормативные значения

3

-36,0

667,6

-35,2

-51,0

358,8

-197,3

-87,0

1026,4


4

-60,0

737,7

-38,5

-55,8



-115,8

1096,5
