Дипломная (вкр): Проект пожарного аварийно-спасательного автомобиля

Анализ данных, приведенных в таблице 1.5, свидетельствует о том, что 2011 году в сравнении с АППГ произошло увеличение количества ошибок допущенных оперативным составом управления по следующим направлениям: не знание оперативно-тактических особенностей охраняемых объектов, не своевременное создание участков тушения пожара, недостаточное количество пожарных стволов, поданных на тушение пожара, не подтверждение вызова № 2, контроль РТП качества исполнения своих указаний и распоряжений, знания порядка расчета сил и средств, порядок организации тушения пожаров в: резервуарах, электроустановках и своевременное привлечение спецтехники.

Наибольшее количество ошибок продолжает оставаться в вопросах проведения пожарной разведки - 57 ошибок, ГДЗС - 63 ошибки, организации пожарной связи - 37 ошибок, что составляет 14,4 %, 15,9 % и 9,2 % от общего количества ошибок.

В 2011 году начальствующий состав, выступающий в качестве РТП, не занимался планомерным повышением своего оперативного мастерства, руководством подразделений не осуществлялся контроль устранения ошибок, проведение личным составом развертывания сил и средств с временем превышающим нормативное, допускаемых начальниками караулов, не планировались мероприятия, направленные на повышение их тактической грамотности. Разборы ошибок, допускаемых РТП и личным составом при ведении действий по тушению пожара в подразделениях, зачастую проводились формально.

1.2 Анализ использования специальной пожарной техники

За период с 2007 года по 2011 год на пожары для проведения работ по спасанию людей и ликвидации горения 140 раз были привлечены специальные пожарные автомобили. Сравнительные данные по использованию специальной пожарной техники на пожарах в 2007 - 2011 годах приведены в таблице 1.6.

Таблица 1.6 - Сведения по использованию специальной пожарной техники на пожарах в 2007 - 2011г.г.

Рисунок 1.5 - Сведения о привлечении специальной пожарной техники

Анализируя данные таблицы 1.6, можно увидеть, что для проведения работ по спасанию людей и ликвидации горения, очень часто привлекаются специальные пожарные автомобили. Значительную долю в использовании специальной техники занимают место аварийно-спасательные автомобили. За рассматриваемый период количество выездов автомобилей АСА-20 увеличилось и составляет 28,5% от общего количества выездов специальных пожарных автомобилей, рисунок 1.5. Это еще раз свидетельствует о необходимости в разработке аварийно-спасательного автомобиля.

1.3 Анализ наличия и состояния пожарной техники

Подразделения СУ ФПС № 2 МЧС России укомплектовано 84-мя пожарными автомобилями основного, специального и вспомогательного назначения на различных базовых шасси, год выпуска которых колеблется от 1980 до 2011.

Таблица 1.7 - Распределение пожарных автомобилей по назначению

Больше половины имеющихся на вооружении СУ ФПС № 2 МЧС России пожарных автомобилей подлежит списанию, так как эксплуатируются более 10 лет. Это еще раз говорит о необходимости разработки новых пожарных автомобилей как основного, так и специального назначения.

2. Техника для проведения аварийно-спасательных работ

2.1 Зарубежные автомобили

Пожарный автомобиль технической службы RW 2 фирмы IVЕКО МАGIRUS, Германия (рис.2.1). Предназначен для доставки комплекта специального оборудования на место проведения аварийно-спасательных работ, удаление дыма, освещения рабочей зоны, обеспечение энергией специализированного электроинструмента.

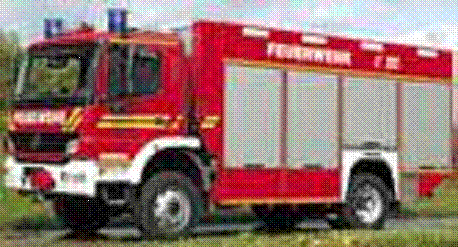

Рисунок 2.1 - Пожарный автомобиль технической службы RW 2 фирмы IVЕКО МАGIRUS

На автомобиле с колесной формулой 4x4 и дизельным двигателем мощностью 189 кВт размещена канатная лебедка с гидравлическим приводом (5т), электрогенератор с защитно-отключающим устройством (20кВт), световая мачта со светильниками заливного света (высота выдвижения 7 м), потребляемая мощность 4кВт.

Автомобиль доставляет на место аварии комплект спасательных средств, специальную и защитную одежду, средства оказания первой медицинской помощи, набор гидравлического и электромеханического инструмента.

В России выпуск аналогичной техники Минстройдормашем прекращен в 1984 году.

Пожарный автомобиль технической службы RFС II фирмы ROSENBAUER, Австрия, рисунок 2.2. Предназначен для доставки комплекта спецоборудования на место проведения работ, освещения рабочей зоны, проведения грузоподъёмных операций.

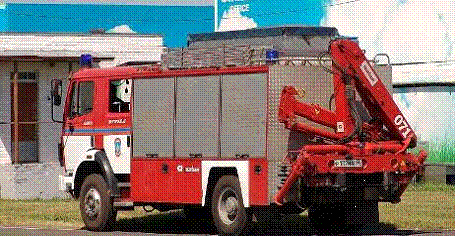

Рисунок 2.2 - Пожарный автомобиль технической службы RFС II фирмы ROSENBAUER

Боевой расчет- 3 человека. Мощность двигателя 124 кВт. Колесная формула 4x4. Усилие лебедки - 5т. Генератор мощностью 20 кВт, напряжение 380/220 В. Осветительная мачта -7м. Грузоподъёмность крана при вылете стрелы 1,7м- 3,5 т; 2,4м- 2,5т; 5м- 1,2т. Полная масса 11800 кг.

Американская фирма «American la France» по заказам муниципалитетов изготовляет пожарные автомобили для проведения аварийно-спасательных работ при дорожно-транспортных происшествиях, авариях на предприятиях нефтехимической промышленности, авиа- и железнодорожных катастрофах и других случаях, требующих оказания срочной технической помощи.

Автомобили изготавливаются на шасси разных фирм с колесной формулой 4x2, полной массой 20 т и мощностью дизельного двигателя до 262 кВт. Автомобиль перевозит до 80 различных единиц спасательного оборудования.

2.2 Отечественные автомобили

Автомобиль аварийно-спасательный АСА (4310) ПМ- 523 предназначен для (рис.2.3):

· доставки к месту аварии или пожара личного состава, специального аварийно-спасательного инструмента, оборудования, средств связи и освещения;

· проведения аварийно-спасательных работ;

· освещения мест тушения пожара или аварии;

· удаления дыма и подачи свежего воздуха;

- разборки строительных конструкций и поднятия грузов с помощью крана.

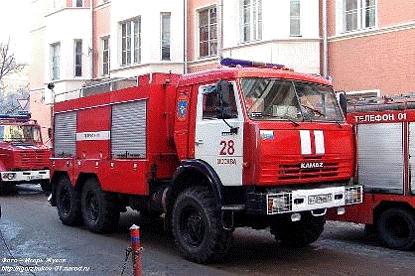

Рисунок 2.3 - Автомобиль аварийно-спасательный АСА (4310) ПМ-523

Автомобиль рассчитан на эксплуатацию в районах с умеренным климатом, при температуре окружающего воздуха от -40° до + 40° С. Расчет 3 человека, мощность двигателя 162 кВт (220 л.с.), колесная формула 6x6. Максимальное тяговое усиление лебедки при подаче троса вперед -3,5 т; назад- 5 т. Генератор мощностью 20 кВт, напряжение 230 В, осветительная мачта- высота подъёма- 6м. Грузоподъёмность крана- Зт, угол поворота + 180градусов? максимальная высота подъёма груза - 6м. Полная масса автомобиля 15100 кг.

Пожарно-спасательный автомобиль ПСА 2,0-40/2 (43206) предназначен (рис.2.4):

для тушения пожаров и ликвидации чрезвычайных ситуаций в жилых и общественных зданиях, на промышленных объектах, транспортных средствах;

для доставки к месту пожара или чрезвычайной ситуации (аварии) пожарно-спасательного расчета, запаса огнетушащих веществ, пожарно-технического вооружения, специального оборудования и инструмента, средств радиосвязи и освещения;

для подачи в очаг пожара огнетушащих веществ (воды или воздушно-механической пены) через стационарный лафетный ствол, ручные стволы и ручной ствол-распылитель высокого давления с забором воды из цистерны, открытого водоема или гидранта, а пенообразователя из штатного пенобака или сторонней емкости;

насосная установка оборудована насосом центробежным пожарным комбинированным НЦПК-40/100-4/400, водо-пенные коммуникации оснащены стволом-распылителем высокого давления с катушкой рукавной СРВДК-2/400-60, на крыше ПСА установлен стационарный лафетный ствол ЛС-С20У;

для проведения аварийно-спасательных и специальных (вскрытие и разборка строительных конструкций, проведение спасательных работ с высот, освобождение пострадавших из под завалов и т.п.) работ;

для освещения мест проведения работ;

система обогрева кабины боевого расчета и насосного отсека выполнена на основе автономной отопительной установки типа ОВ65-0010-В на дизельном топливе;

кузов для размещения пожарно-технического вооружения (ПТВ) и аварийно-спасательного оборудования и инструмента (АСО) изготовлен с широким применением листового материала из алюминиевого сплава и нержавеющей стали, двери боковых отсеков выполнены шторными.

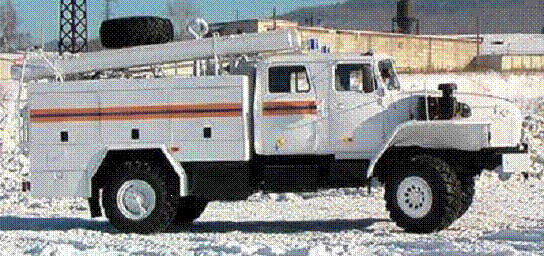

Рисунок 2.4 - Пожарно-спасательный автомобиль ПСА 2,0-40/2 (43206)

Вся вышеперечисленная техника позволяет проводить аварийно-спасательные работы в местах, куда она может пройти по относительно хорошим дорогам. Но данная техника не позволяет проводить аварийно-спасательные работы в труднодоступных местах (горные районы, болота, тундра и т.д.), в условиях бездорожья и при наводнении.

3. Конструирование аварийно-спасательного автомобиля

3.1 Назначение и область применения АСА

Пожарные аварийно - спасательные автомобили предназначены для доставки к месту пожара и аварии личного состава, специального аварийно - спасательного инструмента, оборудования, средств связи и освещения, проведения аварийно - спасательных работ с использованием электромеханических инструментов и приборов, освещения мест тушения пожара и аварий, разработки строительских конструкций и завалов, а также поднятия грузов с помощью крана. АСА может работать самостоятельно или в совокупности с другими пожарными машинами.

Современный мониторинг частей МЧС показывает, что остро востребованным сейчас являются автомобили первой помощи, быстрого реагирования и аварийно - спасательные машины. Однако всё чаще и чаще складываются ситуации, когда при ликвидации аварий остро встаёт вопрос о необходимости использования средств порошкового, газового и углекислого тушения, когда необходим запас пенообразователя (не менее 8% от количества вывозимой воды) и т.д.

3.2 Современная концепция развития аварийно-спасательных автомобилей

Необходимость в проведении пожарно-спасательных работ может возникнуть при каждом боевом въезде оперативных подразделений. В тоже время редкая авария или катастрофа обходятся без необходимости ликвидации возгорания или тушения пожара, Эти соображения необходимо учитывать при разработке типажа современных пожарных в ряде стран пожарных машин уже нельзя рассматривать как положительный фактор из-за проблем возникающих при подготовке личного состава и эксплуатации автомобилей, а также высокой их стоимости.

Анализ пожарных машин показывает, что в основу типажа современных аварийно - спасательных автомобилей, являются составной частью общего типажа ПА, находящихся на вооружении пожарной охраны разных стран, положены следующие концептуальные соображения:

универсальность автомобилей, обеспечивающая экономичность их эксплуатации и обеспечивающая подготовку личного состава к действиям в экстремальных условиях.

серийность комплектующих элементов и возможность их комбинирования, позволяющая оптимизировать техническое обслуживание, сократить номенклатуру запасных частей, обеспечивать взаимозаменяемость элементов в случае их выхода из строя.

функциональная надёжность автомобилей, обеспечивающая их высокую боеготовность, сокращения затрат на приобретение и обслуживание техники.

разумное сочетание достаточности и экономичность типажа, обеспечивающего выполнения всего комплекса операций на месте инцидента с минимальными затратами средств на приобретение и содержание техники.

наличие в комплектации входящих в типаж автомобилей не только оборудования для выполнения технических работ, но и приборов контроля состояния среды на месте инцидента и снаряжения и защиты личного состава от опасных факторов, являющихся следствием аварии или катастроф.

Все приведённые соображения по-своему важны, однако вопросам универсальности, возможностям комбинирования и надёжности в настоящее время уделяется особое внимание.

В Германии, например, разработана концепция оптимизации типажа выпускаемых в стране пожарных автомобилей, в известной мере базирующийся на приведённых выше соображений. Предложенная концепция заключается в переходе от существующего широкого ассортимента пожарных автомобилей узкого назначения к универсальным базисным пожарным автомобилям трёх классов, оснащённым необходимым оборудованием для выполнения пожаротушения и технической помощи. Причём всё это оборудование для размещения пожарных автомобилях на пожарных автомобилях стандартизировано и объединено в 9 больших групп:

защитные костюмы и дыхательные аппараты

огнетушители и агрегаты для комплектации пожарных автомобилей

рукава, стволы и гидравлическая арматура

технические средства для проведения спасательных работ

медицинская техника

осветительное оборудование и тревожная сигнализация

вспомогательная техника и оборудование

специальные технические средства

ручные приборы и измерительная техника.

В группу приборов входят и приборы, используемые пожарными для измерения радиаций: 3 индивидуальных дозиметра, 3 сигнализатора опасной дозы облучения, измеритель уровня радиации, сигнализатор опасного уровня радиации, индикаторы дозы, измеренной индивидуальным дозиметром.

Предлагая данную концепцию базисных автомобилей, специалисты исходили из предложения, что они должны заменить автоцистерны и автонасосы, а также частично аварийно - спасательные автомобили. Например, этому предложению полностью соответствует третий (тяжёлый) класс базисного пожарного автомобиля, который пригоден для выполнения боевых задач любой сложности, связанных как с тушением пожара, так и с выполнением аварийно спасательных работ.

Этот автомобиль с полной массой 14 - 16 т. И боевым расчётом 6 человек, вывозит 2000 л воды и 200 л пенообразователя, оборудован автоматическим самовсасывающим насосом производительностью 45 л·с-1 при давлении 8 бар и 5 л·с-1 при давлении 35 бар. Высокая удельная мощность, около 15 кВт·т-1 обеспечивает высокие динамические показатели и проходимость машины. Спектр функциональных возможностей автомобиля расширен благодаря применению многочисленного комплектующего оборудования, в состав которого входят: комбинированный лафетный ствол с подачей воды или раствора пенообразователя 27 л·с-1, катушка первой помощи с жёсткими шлангами длинной 60 м, 5 ручных стволов и 2 пеногенератора, 4 изолирующих противогаза, 2 погружных электронасоса, выносной электроагрегат мощностью 8 кВт. В кузове пожарной надстройки размещён стационарный электрогенератор мощностью 20 кВт, привод которого осуществляется от коробки отбора мощности. В задней части кузова установлена световая мачта с тремя прожекторами заливающего света мощностью по 1000 Вт (высота мачты до 7 м). В комплектацию автомобиля входит специальное оборудование: комплект гидроинструмента, пневмодомкраты, вентилятор производительностью 10 тыс. м3·ч-1, защитная одежда для личного состава и др. Конструкция кузова современная - блочно-модульная.
