Материал: Проектирование и конструирование высококачественных акустических систем. Бадаев А.С
Сравнительный анализ характеристик и тестового прослушивания промышленных напольных трехполосных АС с диаметром НЧ ГГ 20–25 см и объемом 50–60 дм3 (соответственно другой ценой категории) с разработанными АС показывает конкурентоспособность последних. Таким образом, АС на основе акустического лабиринта является весьма перспективным.
На разработку следующих АС с лабиринтом подвигло прослушивание и изучение АС AZ-TWO одной из ведущих фирм Hi-End – индустрии «Audio Note».
Конструкции и внешний вид AZ-TWO и разработанных АС приведены на рис. 5.78–5.81.

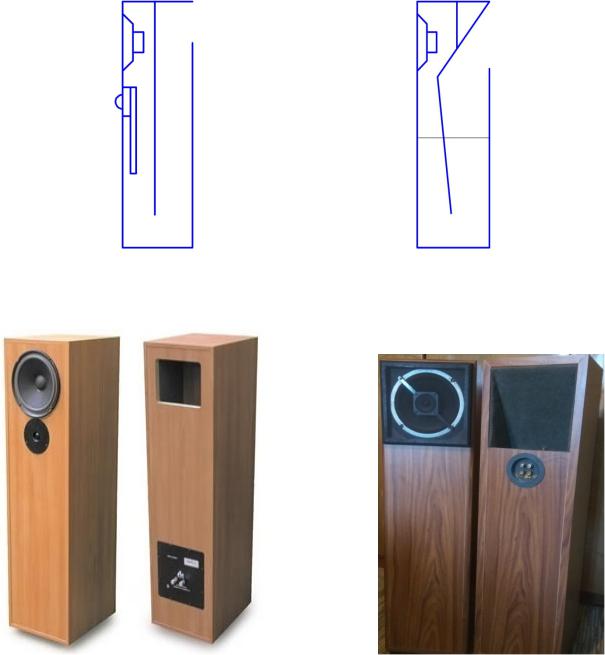

Рис. 5.78. Конструкция АС |
Рис. 5.79. Конструкция разработанных АС |
AZ-TWO
Рис. 5.80. АС AZ-TWO |
Рис. 5.81. Разработанные АС |
165
На шильдике AZ-TWO написано: «Quasi Quarter — wave Rear loaded horn» — «Четверть волновой обратный квазирупор» — совершенно не похоже. Длина АЛ у AZ-TWO составляет 1,8 м, в начале труба имеет сечение 150 см2 , потом резко возрастает до 220 см2 , в месте перегиба — 237 см2 и на последнем этапе очень резко возрастает до 300
, и площадь выходного отверстия — 320 см2 . В разработанных АС один излом перегородки позволяет сформировать предрупорную камеру, избежать резкого изменения сечения лабиринта, что недопустимо из-за возникновения отраженных волн и турбулентностей, обеспечить плавное увеличение сечения и эффективный вывод акустической энергии («Quasihorn»). Длина АЛ в этом случае составляет 2 м, сечение на входе АЛ —
165см2 и 520 см2 на выходе.
ВАС AZ-TWO установлены очень хорошие излучатели фирмы «Seas» (Норвегия) и «Vifa» (Дания). Основные параметры НЧ ГГ «Seas»
A21FE/BH566: диаметр — 21 см; f0 = 31 Гц; Qn = 0,38; Rном = 4 Ом; Vэ = 70 дм3 ;
уровень характеристической чувствительности — 91 дБ.
В разработанных АС использованы доработанные НЧ ГГ из слабеньких дешевых японских АС «JVC» S-55M и маленькие диффузорные ВЧ излучатели «Sony» 243FB из музыкального центра, установленные коаксиально с НЧ ГГ. Параметры НЧ ГГ «JVC»: диаметр — 20 см; Rном = 8 Ом; f0 = 34 Гц; Qn = 0,58; Vэ = 80
; уровень характеристической чувствительности — 87 дБ.
Схемы разделительных фильтров и частотные зависимости |Z| AZ-TWO и разработанных АС представлены на рис. 5.82–5.85.

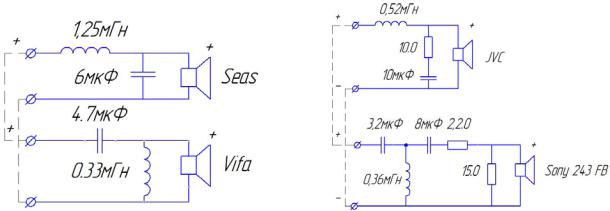

Рис. 5.82. Схемы разделительных |
Рис. 5.83. Схема разделительных |
фильтров АС AZ-TWO |
фильтров разработанных АС |
В фильтрах AZ-TWO использованы неизвестные нам конденсаторы «Elytone» и «Bennic». В разработанных АС — конденсаторы «Solen» и катушки индуктивности с проводом 1,0 и 0,5 мм, фильтры смонтированы непосредственно на клемнике «bi-wireing».
166
Из анализа частотных зависимостей |Z| следует, что частота настройки АЛ AZ-TWO составляет 38 Гц, а не 31 Гц, поскольку расчетная длина трубы с учетом коэффициента укорочения должна быть не менее 2,3 – 2,4 м. В разработанных АС эта частота равна 34 Гц, что очень близко к расчетной.
Дальнейший сравнительный анализ частотных зависимостей |Z| показывает, что в разработанных АС паразитные резонансы подавлены лучше, второй пик вообще отсутствует, в том числе, из-за звукопоглощающего материала, которым покрыты стенки лабиринта. Частотная зависимость |Z| стабильна, во всем исследованном диапазоне частот от 20 Гц до 20 кГц |Z| меняется от 8 до 13 Ом, что очень хорошо для согласования с усилителем (у AZ-TWO этот параметр меняется от 4 до 30 Ом). Сравнительное прослушивание показало лучшее звучание разработанных АС почти на всех фонограммах, особенно с маломощным ламповым усилителем. Отмечена гулкость звучания AZ-TWO, обусловленная на наш взгляд, не совсем корректной конструкцией и настройкой лабиринта, тонкими стенками корпуса, недостаточным количеством звукопоглотителя. Корпус разработанных АС изготовлен из MDF-плиты (материала с высоким декрементом затухания) толщиной 22 мм и усилен ребрами жесткости.

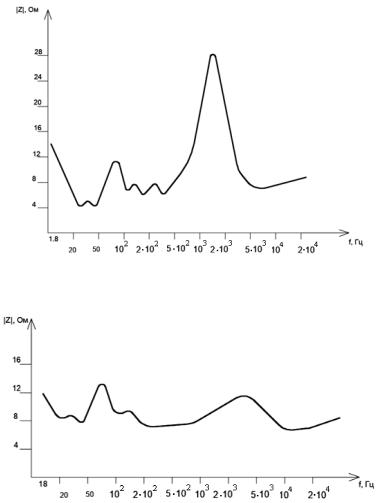

Рис. 5.84. Частотная зависимость |Z| АС AZ-TWO
Рис. 5.85. Частотная зависимость |Z| разработанных АС
167
Высокий пик на зависимости |Z|=F(f) (AZ-TWO) (|Z| = 30 Ом на f = 1,5
кГц), как нам представляется, связан с не совсем удачным выбором частоты раздела и схемы фильтров. К достоинствам «Audio Note» следует отнести высокую мощность и уровень характеристической чувствительности, обусловленные применением очень сильных ГГ.
Для подавления резонансов в АЛ на частотах 43cL,45Lc и т.д. были исполь-
зованы два лабиринта, настроенные на разные частоты таким образом, чтобы резонансы одного примерно совпадали с антирезонансами другого. Конструкция и внешний вид разработанных АС с двумя АЛ представлены на рис. 5.86
и 5.87.

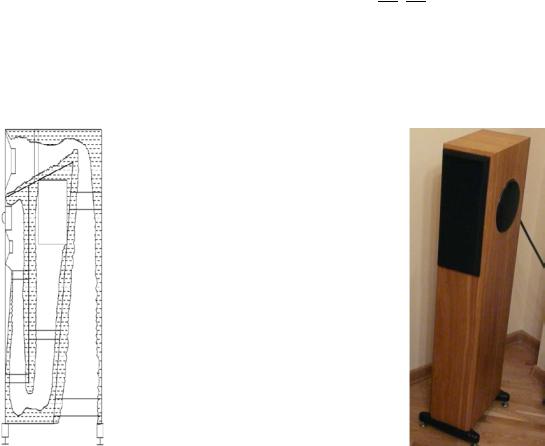

Рис. 5.86. Конструкция АС |
Рис. 5.87. АС с двумя АЛ |
с двумя АЛ |
|
Выход первого, более высокочастотного лабиринта направлен вниз, он имеет длину 1,2 м, площадь входа — 75 см2 , выхода — 150 см2 и настроен на частоту 62 Гц. В этом лабиринте установлена ГГ «Marshall» RW50145B с параметрами: диаметр — 13 см; Rном = 8 Ом; f0 = 63 Гц; Qn = 0,52; Vэ = 6 дм3 ; уровень характеристической чувствительности 86 дБ. Второй лабиринт имеет выход, направленный в бок, его длина 1,75 м; площадь входа и выхода такие же как у первого лабиринта, частота настройки 40 Гц. В нем использована ГГ «Mission» с параметрами: диаметр — 13 см; Rном = 4 Ом; f0 = 42 Гц; Qn = 0,42; Vэ = 14 дм3 ; уровень характеристической чувствительности – 87 дБ. Между НЧ ГГ расположена ВЧ ГГ «Vifa» D19SD05 с параметрами, приведенными выше. Схема разделительных фильтров и частотные зависимости |Z| приведены на рис. 5.88–5.91.
168
Как видно, решение оправдано — резонансов нет. Корпус АС изготовлен из MDF-плиты толщиной 16 мм, между перегородками передними и задними стенками установлены стяжки, в лабиринтах размещен звукопоглотитель. Корпуса выполнены симметрично, поверхность покрыта шпоном ценных пород дерева, выход бокового лабиринта и ГГ закрыты декоративными решетками и съемными грилями. В фильтрах использовались конденсаторы «Audine Cap», в катушках — медный провод диаметром 1,0 и 0,4 мм.

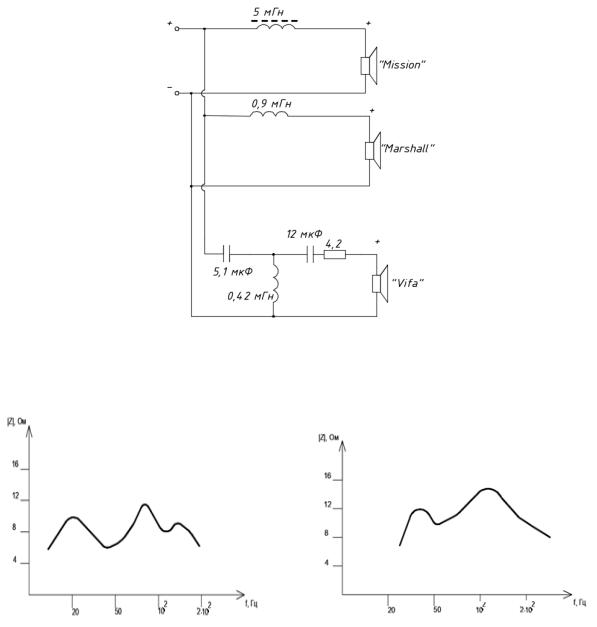

Рис. 5.88. Схема разделительных фильтров АС с двумя лабиринтами
