Материал: Проектирование и конструирование высококачественных акустических систем. Бадаев А.С

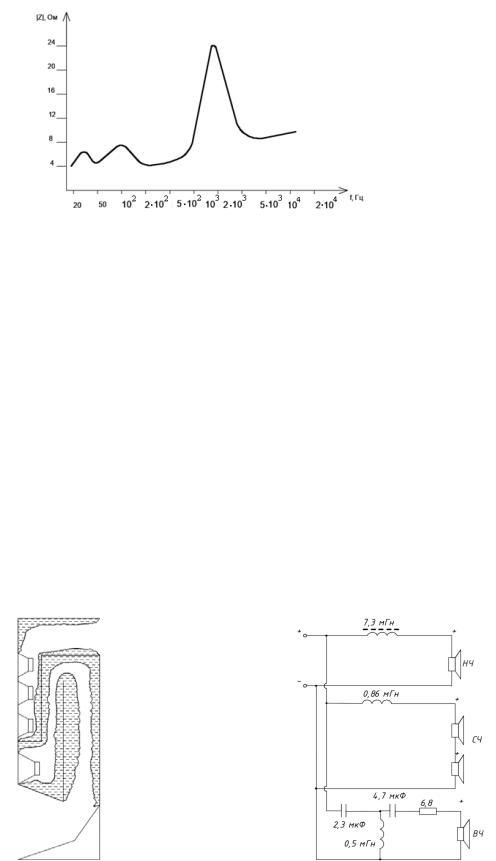

Рис. 5.91. Частотная зависимость |Z| АС с двумя лабиринтами

Еще одна конструкция с двумя лабиринтами представлена на рис. 5.92.

Вэтом проекте второй лабиринт использован для СЧ ГГ, поскольку, учитывая достоинства этого оформления (п. 5.3.6), его применение в «midbass» и среднечастотной области вполне оправдано.

ВАС использованы НЧ ГГ из эстрадных АС « Венец» наверняка не штатные, поскольку достались от радиолюбителей, СЧ ГГ — доработанные 25ГДШ9Д, ВЧ — доработанная рупорная ГГ «Unitra». НЧ ГГ диаметром 31,5 см, с жестким бумажным гофрированным диффузором и кольцевыми ребрами жесткости, грамотным подвесом и мощной магнитной системой, защищенной резино-

вым покрытием. Параметры НЧ ГГ: Rном = 8 Ом; f0 = 42 Гц; Qn = 0,48; Vэ = 200 дм3 . ВЧ ГГ « Unitra»: Rном = 12 Ом; f0 = 2 кГц. Длина НЧ лабиринта — 1,85 м, площадь сечения — 480 см2 ; площадь рупорообразного выхода — 1200 см2 , частота настройки 40 Гц. Длина СЧ лабиринта — 90 см, площадь сечения — 180 см2 , частота настройки — 85 Гц. Схема фильтров и частотные зависимости

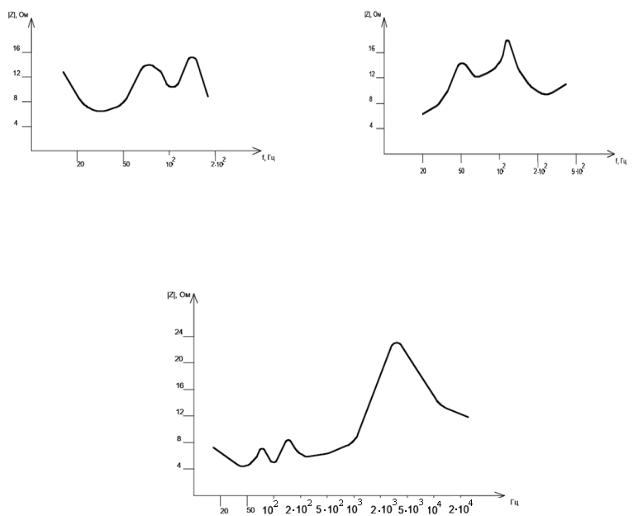

|Z| приведены на рис. 5.93–5.96.

170

Рис. 5.96. Частотная зависимость |Z| АС с СЧ лабиринтом

Корпус АС изготовлен из MDF-плиты толщиной 16 мм, усилен стяжками, заполнен звукопоглотителем и отделан шпоном ценных пород дерева. В фильтрах использованы конденсаторы «Jantzen» и «МРТ», катушки намотаны медным проводом 1,2, 1,0 и 0,6 мм, фильтры смонтированы на клемнике «bi wireing».

Мощность этих АС точно не известна, но вполне достаточна для помещения площадью 30–40 м2 при проведении дискотек. Поскольку перемещать эти АС по комнате при мытье полов и пылесосеньи невозможно, они установлены на колесики, они же шипы, поскольку касаются поверхности в одной точке.

И, наконец, Вашему вниманию предлагаются АС, по меткому определе-

нию П. Квоуртропа, типа «Quasi Quarter wave Rear loaded horn». Мы бы назва-

ли эту конструкцию так: «Четвертьволновая сложенная трансмиссионная линия, раскрывающаяся по экспоненте» — научно и, главное, сложно и красиво.

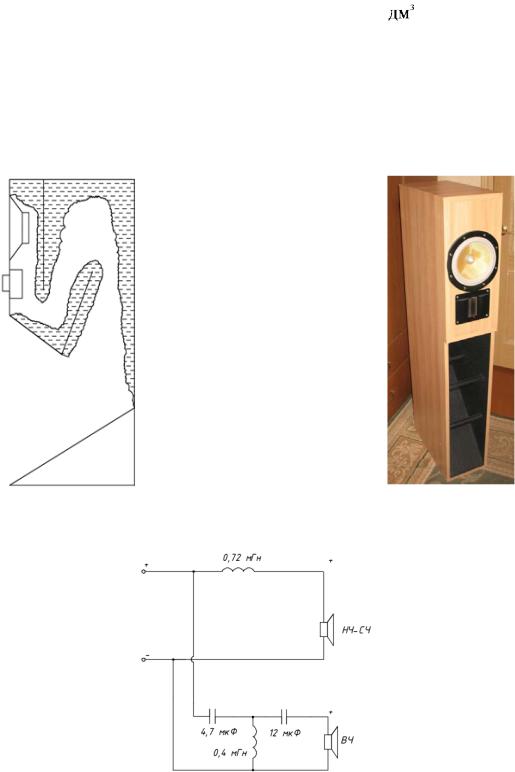

Предполагалось обсудить ее в следующем, «рупором» разделе, но рассмотрим ее здесь. Конструкция и внешний вид АС представлены на рис. 5.97 и 5.98.

171

При разработке этих АС использовались два подхода: первый, основанный на расчете классической ТЛ (п. 5.3.6) и второй, используется при расчете экспоненциальных рупопров (п. 5.3.7). В АС использованы НЧ-СЧ ГГ B&W FL ZZ12874 с кевларовым диффузором, доработанные изодинамические излучатели 25ГДВ-1 с Rном = 8 Ом, закрытые сзади [21]. Длина лабиринта L = 1,74 м;

фильтров и частотная зависимость |Z| показаны на рис. 5.99 и 5.100.

Частота раздела меньше 2 кГц, что позволило вовремя расстаться с «кевларовыми призвуками». В фильтрах использовались конденсаторы «Audyn Cap», катушки индуктивности без сердечников, намотаны медным проводом

1,2 и 0,6 мм.

Рис. 5.99. Схема разделительных фильтров

172

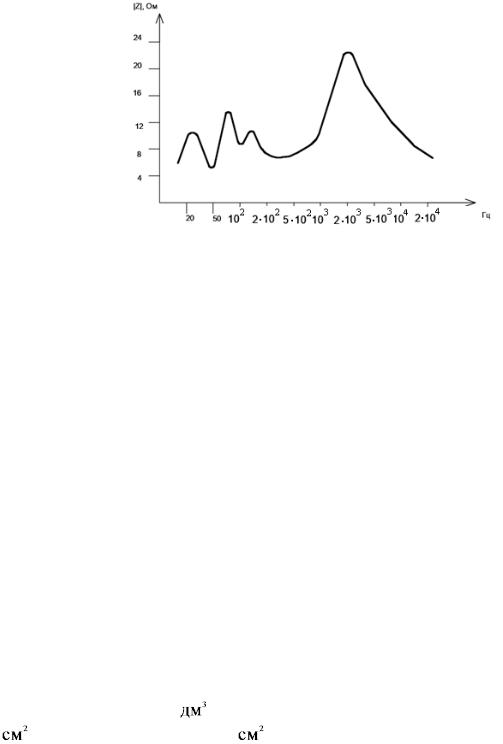

Рис. 5.100. Частотная зависимость |Z| АС

Как видно из графика, частота настройки трубы АС — 46 Гц. Корпус АС выполнен из MDF-плиты толщиной 16 мм, усилен ребрами жесткости и заполнен звукопоглотителем.

В заключение обратим внимание, особенно радиолюбителей, на следую-

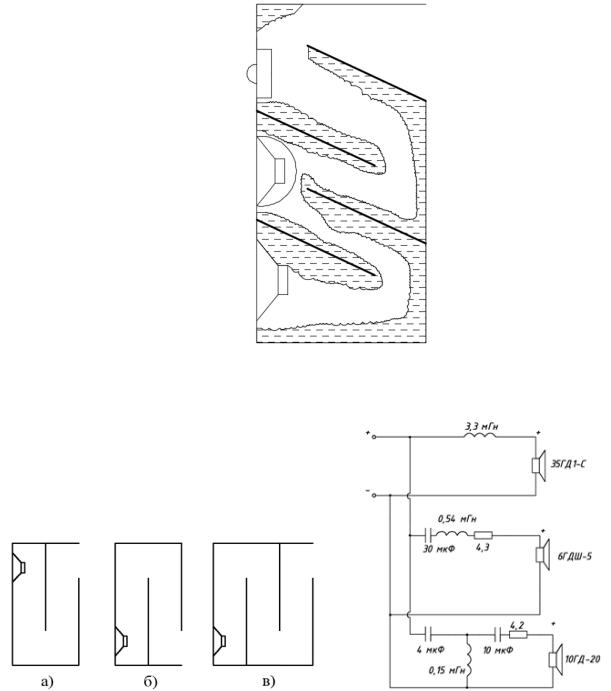

щие обстоятельства. В большинстве случаев, объем корпусов отечественных АС (за редким исключением малогабаритных АС типа «S-30»), да и некоторых импортных, значительно меньше необходимого. В случае фазоинверторов, их частоты настройки также отличаются от расчетных, параметры использованных ГГ не соответствуют оформлениям и оставляют желать лучшего. Поэтому, зачастую в этих корпусах, вскрыв дно или заднюю (редко переднюю) стенки, можно разместить вполне разумный и грамотный лабиринт. Варианты таких лабиринтов приведены на рис. 5.101 и 5.102.

Вариант на рис. 5.101 можно использовать, например в «S-90» и модификациях, варианты рис. 5.102 а и б — в высоких АС в зависимости от расположения НЧ ГГ, кстати перегородку можно изогнуть или наклонить (рис. 5.81). Вариант на рис. 5.104 в можно применить в широких достаточно высоких и глубоких АС, например, в металлодиффузорной серии 100АС-063, 50АС-061-1 (М), 75АС-063 и др. В АС «Эстония» 35АС-021 (рис. 5.101) был сформирован АЛ, штатная, условно СЧ-ГГ, была заменена доработанной 6ГДШ-5, помещен-

|Z| представлены на рис. 5.103 и 5.104.

173

Рис. 5.101. Лабиринт на основе АС «Эстония» 35АС-021

В фильтрах применяются конденсаторы К-78 и «МТР», катушки индуктивности без сердечников с медным проводом 1,2 и 0,6 мм, частоты раздела 400 Гц и 2,5 кГц.

174
