Дипломная (вкр): Проектная деятельность органов власти Пермского края в реализации государственных программ
· Подготовка и протоколирование совещаний по объекта управления.
· Ведение архива объекта управления в ИАС УП.
· Помощь Руководителю в решении отдельных задач.
Исполнитель объекта управления осуществляет выполнение следующих функций:
· Выполнение отдельных задач (работ) и вех объекта управления.
· Формирование отчетности по задачам (работам) и вехам, в том числе прогноз исполнения вех.
· Выполнение запросов на изменение по задачам (работам) и вехам.
· Эскалация рисков и проблем на уровень Руководителя блока работ, Руководителя объекта управления.
ПРИЛОЖЕНИЕ Б
Описание состава атрибутов модели данных ИС УГП управления государственными программами
Модуль паспортизации объекта управления, блок «Основные сведения»
Таблица «Project» -
предназначена для хранения данных об объекте управления.
Таблица Б.1
Таблица «Project»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Type |
Ссылка на справочник ProjectType |
GUID |
Справочное поле |
Указывает тип о объекта управления От типа корпоративного объекта управления зависит шаблон объекта управления, включающий календарный план, стадии жизненного цикла объекта управления, структуру папок и файлов. |
|
- |
|
Number |
|
tString100 |
Текстовое поле |
Номер, который автоматически присваивается проекту при его создании. |
|
- |
|
Name |
|
tString255 |
|
Название объекта управления |
+ |
+ |
|
Description |
|
tString255 |
|
Краткое описание объекта управления |
- |
+ |
|
isTemplate |
|
bool=false |
|
Определение объекта как шаблона. Принимает значение «true», если выполнена операция сохранения объекта в виде шаблона. |
|
- |
|
InitiationDate |
|
nDate |
Календарь |
Дата принятия решения о создании объекта управления. При создании объекта управления по умолчанию устанавливается текущая дата, которую можно изменить в ходе редактирования. |
- |
+ |
|
StartDate |
|
nDate |
|
Запланированная дата начала объекта управления. При создании объекта управления по умолчанию устанавливается текущая дата, которую можно изменить. |
+ |
+ |
|
FinishDate |
|
nDate |
|
Запланированная дата завершения объекта управления При создании объекта управления пустое. |
+ |
+ |
|
ProjectVersionType |
|
tString100 |
Поле со списком |
Указание версии объекта управления: · Опубликованная. · Рабочая. · Архивная |
|
- |
|
Priority |
|
int |
|
Указывает важность и значимость объекта управления |
- |
+ |
|
Status |
Ссылка на справочник ProjectStatus |
GUID |
Справочное поле |
Статус объекта управления. Принимает значения в ходе жизненного цикла объекта управления. |
|
Только Администратору системы |
|
Customer |
Ссылка на справочник OrganizationUnit |
GUID |
Справочное поле |
Выбор Заказчика объекта управления |
- |
+ |
|
Doer |
Ссылка на справочник OrganizationUnit |
GUID |
Справочное поле |
Выбор органа власти, ответственного за достижение результатов объекта управления |
+ |
+ |
|
ФЦБ |
Ссылка на справочник OrganizationUnit |
GUID |
Справочное поле |
Выбор функционального блока, ответственного за достижение результатов объекта управления |
+ |
+ |
|
Manager |
Ссылка на справочник Person |
GUID |
Справочное поле |
Выбор руководителя объекта управления из справочника участников проектной деятельности |
+ |
+ |
|
Администратор |
Ссылка на справочник Person |
GUID |
Справочное поле |
Выбор администратора объекта управления из справочника участников проектной деятельности |
+ |
+ |
|
Краткое Наименование |
|
tString100 |
Текстовое поле для ввода вручную |
|
- |
+ |
|
Основание |
|
tStringMax |
Текстовое поле для ввода вручную |
Поле для ввода основания реализации объекта управления |
- |
+ |
|
Ожидаемый Результат |
|
tStringMax |
Текстовое поле для ввода вручную |
+ |
+ |
|
|
Оценка Достижения Целей И Задач |
|
tStringMax |
Текстовое поле для ввода вручную |
Поле для заполнения результатов реализации объекта управления на этапе завершения |
- |
+ |
|
Оценка Результатов Участников |
|
tStringMax |
Текстовое поле для ввода вручную |
Поле для заполнения результатов реализации объекта управления на этапе завершения |
- |
+ |
|
Оценка Решения Проблем |
|
tStringMax |
Текстовое поле для ввода вручную |
Поле для заполнения результатов реализации объекта управления на этапе завершения |
- |
+ |
|
Инструменты Реализации |
|
tStringMax |
Текстовое поле для ввода вручную |
|
- |
+ |
Таблица «ProjectGoal» - дочерняя таблица к «Project». Содержит данные о целях объекта управления.
Таблица Б.2
Таблица «ProjectGoal»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Description |
|
|
Текстовое поле |
Поле для ввода вручную цели объекта, если в справочнике Кодификатора целей и задач СЭР нет соответствующего значения |
+ |
+ |
|
Цель |
Ссылка на справочник ПунктЦиЗСЭР |
GUID |
Справочное поле |
|
+ |
+ |
Таблица
«ProjectObjective» - дочерняя таблица
к «Project». Содержит данные о задачах объекта
управления.
Таблица Б.3
Таблица «ProjectObjective»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Description |
|
|
Текстовое поле |
Поле для ввода вручную цели объекта, если в справочнике Кодиификатора целей и задач СЭР нет соответствующего значения |
+ |
+ |
|
Задача |
Ссылка на справочник ПунктЦиЗСЭР |
GUID |
Справочное поле |
|
+ |
+ |
Таблица «Уровень Контроля Проекта» - дочерняя таблица к «Project». Содержит данные об уровне контроля
объекта управления.
Таблица Б.4
Таблица «Уровень Контроля Проекта»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Уровень Контроля |
Ссылка на справочник Уровень Контроля |
GUID |
Справочное поле |
|
+ |
+ |
Таблица «Послание Президента Проекта» - дочерняя таблица к «Project». Содержит данные привязки объекта управления к посланиям Президента РФ.
Таблица Б.5
Таблица «Послание Президента Проекта»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Послание Президента РФ |
Ссылка на справочник Послание Президента РФ |
GUID |
Справочное поле |
Для выбора из справочника послания Президента РФ |
+ |
+ |
Таблица «Доклад Губернатора Проекта» - дочерняя таблица к «Project». Содержит данные связи объекта
управления с докладами Губернатора Пермского края.
Таблица Б.6
Таблица «ДокладГубернатораПроекта»
|
|
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Доклад Губернатора ПК |
Ссылка на справочник Доклад Губернатора ПК |
GUID |
Справочное поле |
Для выбора из справочника доклада губернатора ПК |
+ |
+ |
Таблица «Пункт Программы СЭР Проекта» - дочерняя таблица к «Project». Содержит данные связи объекта управления с пунктами справочника «Программа СЭР ПК».
Таблица Б.7
Таблица «Пункт Программы СЭР Проекта»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Пункт Программы СЭР |
Ссылка на справочник Пункт Программы СЭР |
GUID |
Справочное поле |
Для выбора из справочника пункта Программы СЭР ПК |
+ |
+ |
Таблица «Пункт Стратегии СЭР Проекта» - дочерняя таблица к «Project». Содержит данные связи объекта
управления с пунктами справочника «Стратегия СЭР ПК»
Таблица Б.8
Таблица «Пункт Стратегии СЭР Проекта»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Пункт Стратегии СЭР |
Ссылка на справочник Пункт Стратегии СЭР |
GUID |
Справочное поле |
Для выбора из справочника пункта Стратегии СЭР ПК |
+ |
+ |
Модель данных блока основных сведений модуля паспортизации объекта
управления приведена на рис. Б.1 и рис. Б.2.

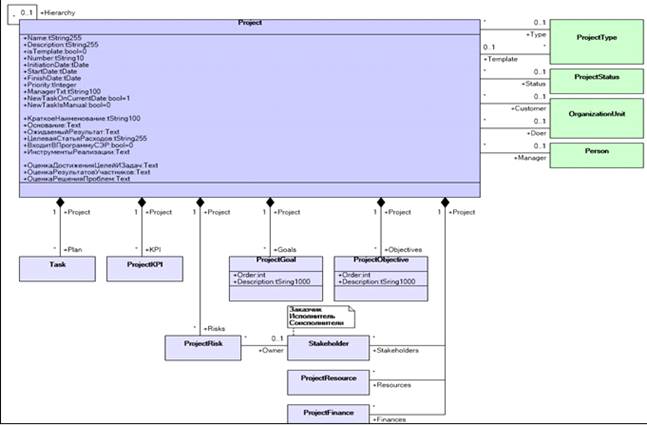

Рисунок Б.1 Общая модель данных модуля паспортизации

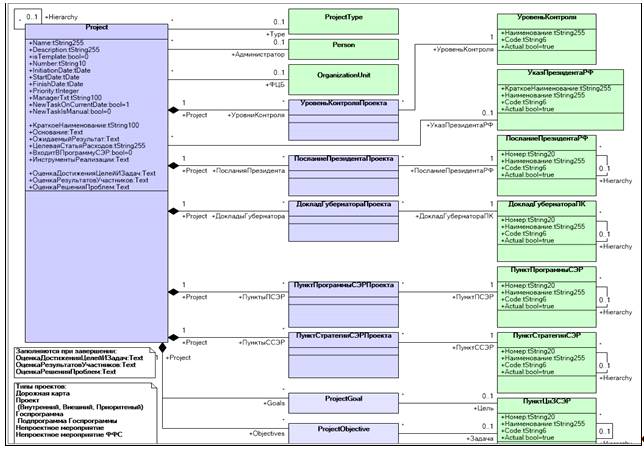

Рисунок
Б.2 Модель данных модуля паспортизации, блок основных сведений
Модуль паспортизации объекта управления, блок «Участники»
Таблица «Project Stake Holder» - дочерняя таблица к «Project». Содержит данные об органах власти, участвующих в реализации объекта управления
Таблица Б.9
Таблица «Project Stake Holder»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Name |
|
tString255 |
Текстовое поле для ввода вручную |
|
|
+ |
|
Description |
|
|
Текстовое поле |
Описание участника объекта управления |
- |
+ |
|
Organization Unit |
Ссылка на справочник Organization Unit |
GUID |
Справочное поле |
Выбор органа власти-участника |
+ |
+ |
|
Person |
Ссылка на справочник Person |
GUID |
Справочное поле |
Автоматически заполняется данными руководителя ИОГВ - участника объекта. |
- |
- |
|
ProjectRole |
Ссылка на справочник ProjectRole |
GUID |
Справочное поле |
Выбор роли участника: Соисполнитель Участник |
+ |
+ |
|
isApprover |
|
bool = false |
Чек-бокс |
|
- |
+ |
Таблица «ProjectResource» - дочерняя таблица к «Project». Содержит данные о сотрудниках ИОГВ, входящих в рабочую группу объекта управления.
Таблица Б.10
Таблица «ProjectResource»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Resource |
Ссылка на справочник Resource |
GUID |
Справочное поле |
Выбор участника рабочей группы из справочника ресурсов системы |
+ |
+ |
|
Description |
|
|
Текстовое поле |
Описание участника объекта управления |
- |
+ |
|
ProjectRole |
Ссылка на справочник ProjectRole |
GUID |
Справочное поле |
Выбор роли участника: · Администратор · Руководитель · Исполнитель · Иной |
+ |
+ |
Модель данных блока «Участники» модуля паспортизации объекта управления
приведена на рис. Б.3.

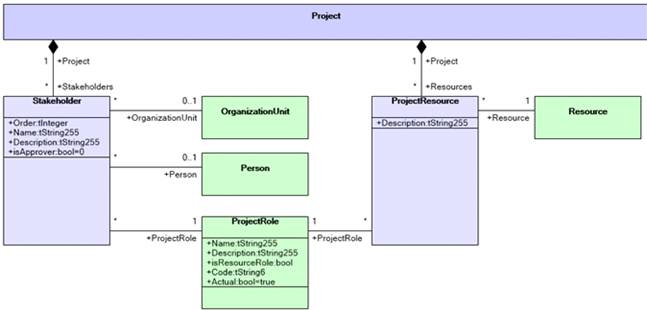

Рисунок
Б.3 Модель данный модуля паспортизации, блок «Участники»
Модуль паспортизации объекта управления, блок «Финансирование»
Таблица
«Project Finance» - дочерняя таблица
к «Project». Содержит данные о финансировании
объекта управления в разрезе источников финансирования и лет.
Таблица Б.11
Таблица «Project Finance»
|
Атрибут |
В БД |
На экранной форме |
Назначение |
Обязательность |
Редактирование |
|
|
Project |
Ссылка на родительскую таблицу |
GUID |
|
|
+ |
- |
|
Name |
|
tString255 |
Текстовое поле для ввода вручную |
|
- |
+ |
|
Description |
|
|
Текстовое поле |
Описание участника объекта управления |
- |
+ |
|
Start |
|
nDate |
Календарь |
|
- |
+ |
|
Finish |
|
nDate |
Календарь |
|
- |
+ |
|
Period |
Ссылка на справочник Period |
GUID |
Справочное поле |
Поле для выбора периода финансирования из справочника периодов. |
+ |
+ |
|
Source |
Ссылка на справочник Source |
GUID |
Справочное поле |
Поле для выбора источника финансирования из справочника источников |
+ |
+ |
|
PlanValue |
|
tDecimal |
Текстовое поле для ввода вручную |
Поля для ввода плановых значений показателя |
+ |
+ |
|
ActualValue |
|
tDecimal |
Текстовое поле для ввода вручную |
Поля для отображения фактических значений показателя |
+ |
|
