ной сетки лампы. Существует еще один способ отключения лампы, для этого последовательно со стабилитронами (между стабилитроном и корпусом) включается резистор 10 кОм, который при передаче закорачивается контактами реле.

Резисторы R4...R7 предотвращают самовозбуждение выходного каскада. Для наблюдения за работой выходного каскада в схеме предусмотрены индикатор ВЧ выхода и прибор, контролирующий анодный ток лампы. Классический выходной П-контур приставки позволяет согласовать выходное сопротивление лампы с входным сопротивлением согласующего устройства и позволяет применять стандартный коаксиальный кабель с волновым сопротивлением 50 Ом или широко распространенный телевизионный кабель с волновым сопротивлением 75 Ом. (При этом следует применить и соответствующие по волновому сопротивлению ВЧ разъемы и настраивать все при сопротивлении эквивалента антенны, равного 75 Ом).

Приставка имеет только один коаксиальный разъем для подключения антенны. Вся требуемая коммутация антенны при переключении режимов прием/передача осуществляется антенным реле, которое расположено в согласующем устройстве (рассмотрено в главе 4). В случае использования приставки с другим типом антенны или согласующего устройства это антенное реле следует установить в приставке, добавив еще один ВЧ разъем (для подключения антенны к приемнику) на задней стенке приставки.

Приставка управляется системой голосового управления — VOX, принцип работы которой заключается в выпрямлении звукового сигнала, при этом выпрямленное напряжение управляет работой электронного ключа и в конечном итоге включает радиостанцию на передачу.

3.1.3.Печатные платы приставки

Вприставке «Ретро-Н» применяются следующие печатные платы:

»печатная плата формирователя SSB сигнала;

»печатная плата смесителя;

»печатная плата драйвера;

»печатная плата контура драйвера;

51

•печатная плата микрофонного усилителя и системы голосового управления VOX;

•печатная плата дополнительного генератора для работы на разнесенных частотах.

Рисунки печатных плат приведены с двух сторон: со стороны печатных дорожек и со стороны размещения элементов и представлены на рис. 3.8...3.13. Для изготовления печатных плат применяется односторонний фольгированный текстолит толщиной 1,5мм (можно 1,0...2,5 мм).

Примечание

На печатную плату контуров драйвера в варианте приставки «Ретро-Н» устанавливается только один контур 9L1, 9С1, соответствующий диапазону 160 м. Остальные контуры устанавливаются на плату в процессе модернизации приставки до «Ретро-М».

Блок питания собирается навесным монтажом (в моем варианте приставки на монтажной колодке) и печатных плат не имеет.

Плата драйвера (а при модернизации приставки до «Ретро-М», и плата предварительного усилителя радиочастоты) изготавливаются с помощью резака, изготовленного из сломанного ножовочного полотна, которым прорезается, а затем острым ножом удаляется фольга с прорезанных мест. При этом элементы устанавливаются на печатную плату со стороны фольги. Транзисторы приворачиваются через отверстие в печатной плате на толстые (3...4 мм) дюралюминиевые пластинки, которые являются радиатором охлаждения.

Следует обратить внимание на печатныеую плату, содержащую LC контур (рис. 3.11), которая устанавливается в верхней части шасси приставки. Поскольку емкость монтажа оказывает заметное влияние на резонансную частоту контура, то частотозадающие конденсаторы контура придется в процессе настройки подбирать. Для облегчения этой процедуры нужно к фольге печатной платы припаять облуженный проводник, который выводится на другую сторону платы. К этому проводнику и будут припаиваться конденсаторы. Это позволит подбирать конденсаторы без отворачивания платы от шасси приставки.

52

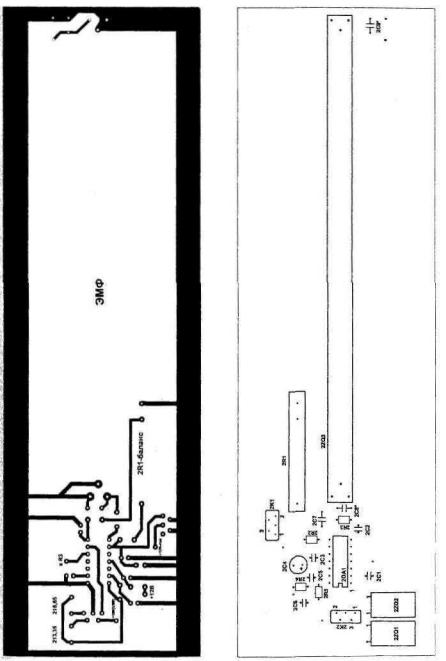

Рис. 3.9. Печатная плата первого смесителя (М1:1)

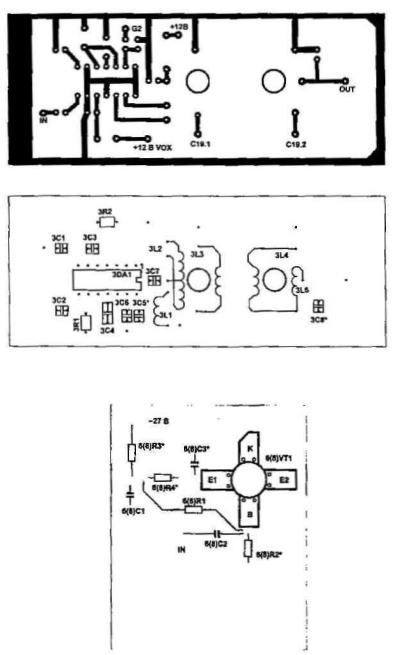

Рис. 3.1О. Печатая плата драйвера (М1:1)

54

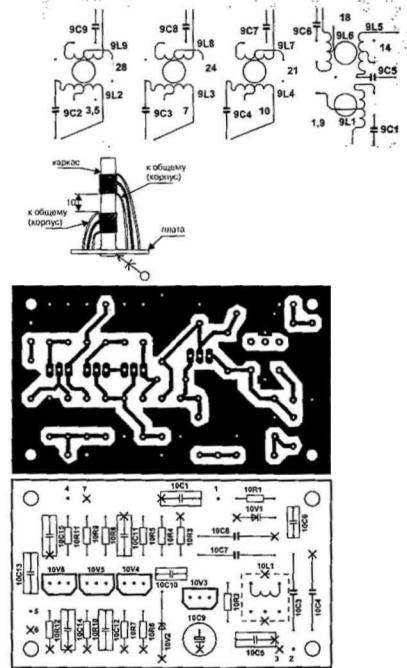

Рис. 3.11. Печатная плата контуров драйвера (М1:1)
