Настройка буферных усилителей (рис. 2.30) сводится к установке выходного напряжения в пределах 0,3...0,8 В с помощью подбора сопротивления в эмиттерной цепи транзистора (на схеме R3*). Следует заметить, что у второго гетеродина напряжение на краях диапазона сильно меняется, от 0,2 до 0,8 В, однако эксплуатация приставки не выявила никаких отрицательных эффектов этого явления. Для устранения этого дефекта можно применить более сложную схему с отрицательной обратной связью, но в этом нет никакого смысла.
Несколько иной подход применяется при установке буферного усилителя в приемник Р-250М2. При этом следует учесть, что второй гетеродин уже имеет выход и, следовательно, для этой модели приемника достаточно применить буферный усилитель только для 1 гетеродина и, соответственно, изготовить лишь одну печатную плату. Для решения проблемы питания буферных усилителей применяют малогабаритный повышающий трансформатор, который повышает напряжение накала ламп с 6,3 В до 13 В, которое после выпрямления используют для питания буферных каскадов. При этом лампы питаются переменным напряжением 6,3 В, а дополнительные устройства — постоянным напряжением 15 В.
В заключение следует отметить, что после введенных усовершенствований характеристики приемника значительно улучшаются, что позволяет применять его как в повседневной работе, как и в соревнованиях.
3.1. Принципы построения приставок
Радиолюбителям предлагается два варианта приставок — приставка для начинающих радиолюбителей «Ретро-Н» и для опытных «Ретро-М», причем эти схемы построены по «сквозному» принципу, т.е. логически связаны между собой и от простой к более сложной можно переходить путем добавления в схему различных блоков и усовершенствований. При этом при переходе от схемы «Ретро-Н» к схеме «Ретро-М» корпус приставки, основные платы остаются прежними, а производятся лишь незначительные усовершенствования, позволяющие радиолюбителю применять приемо-передающую радиостанцию на всех любительских KB диапазонах. При этом начинающим радиолюбителям настоятельно рекомендуем сначала изготовить приставку «Ретро-Н», которая имеет всего одно преобразование частоты и поэтому легка в наладке, а затем, по мере накопления опыта, модернизировать ее в приставку «Ретро-М».
3.1.1.«Ретро-Н» — идеальная приставка для начинающего радиолюбителя
После анализа различных схем передающей аппаратуры для радиолюбителей приходишь к выводу, что среди большого разнообразия очень малую долю занимают схемы для начинающих радиолюбителей. Отчасти можно найти объяснение этому факту. Как правило, начинающие радиолюбители быстро приобретают опыт и переходят в среду более опытных радиолюбителей. При этом им разрешается работать не на одном, а на нескольких диапазонах и конструкции однодиапазонных трансиверов так и остаются незавершенными. С другой сторо-
42
ны, необходимо учесть сложность схем трансиверов (в том числе и однодиапазонных), поскольку даже самый простой трансивер — это приемник и передатчик в одном корпусе.
Опытные радиоконструкторы утверждают, что главное — это не изготовить аппаратуру, а настроить созданный образец, достигнув рекомендуемых автором параметров. Для достижения этой поставленной задачи радиолюбителю требуются многочисленные приборы. Причем, минимальным «джентльменским радиолюбительским набором» для настройки приемо-передающей аппаратуры являются: высокочастотный осциллограф, ламповый вольтметр, генератор стандартныхсигналов и частотомер с максимальной измеряемой частотой не менее 30 МГц. Начинающие радиолюбители, как правило, имеют в своем распоряжении только паяльник и тестер. Именно здесь скрывается еще одна причина низкой популярности схем трансиверов для начинающих радиолюбителей. Радиолюбителю проще изготовить вседиапазонный трансивер (пусть даже с большей затратой времени) и отдать его настраивать опытному радиолюбителю, чем повторять этот процесс несколько раз.
Однако есть иной путь для начинающего радиолюбителя. Путь, при котором начинающий радиолюбитель сам настраивает созданную аппаратуру, находит и устраняет возникшие в процессе эксплуатации неполадки, приобретает необходимые знания и начинает понимать принцип работы радиолюбительской аппаратуры. При этом нет необходимости покупать дорогостоящие измерительные приборы, достаточно приобрести приемник Р-250 и изготовить по приведенной ниже схеме передающую приставку «Ретро-Н». При покупке приемника Р-250 отпадает необходимость в ряде приборов: ГСС (генераторе стандартных сигналов), частотомере, осциллографе. Это обусловлено тем, что приемник уже настроен ранее в заводских условиях и в подстройке не нуждается (конечно, если приемник полностью исправлен). Поскольку передающая приставка выполняется отдельным независимым блоком, практически не связанным с приемников, то при этом реализуется принцип сквозного канала, т.е. радиолюбитель имеет возможность прослушать свой собственный сигнал. При этом во время настройки можно без применения дорогостоящих приборов добиться идеального качества сформированного сигнала. Важно отметить еще то обстоятельство, что Р-250 — это военный приемник с хорошей экранировкой, поэтому искажения, обусловленные близостью передающей приставки, минимальные (антенну при настройке необходимо удалить из гнезда приемника).
43
В заключение хочется отметить возможные варианты переделки приемника Р-250 в трансиверный режим. Наряду с описанным выше вариантом трансиверной приставки существует случай «переворота» приемника в режим передачи с помощью добавления в схему самого приемника многочисленных реле. На первый взгляд вариант «переворота» приемника с помощью реле кажется проще и предпочтительнее. Но, анализируя этот способ, следует вспомнить о весе приемника — 95 кг и том, что любое вмешательство в схему приемника неизбежно ска-
.зывается на его характеристиках. Стоит только представить возможность отказа (или, что еще хуже «недовключения») одного из реле в приемнике и мысль о «перевороте» отпадет сама собой. К тому же подобная схема теряет одно из главных достоинств трансиверной приставки — наличие сквозного канала. Можно много спорить о достоинствах и недостатках каждой схемы трансиверизации приемника, но я считаю, что предложенный способ построения трансиверной приставки более гибок и предпочтительнее.
3.1.2. Приставка для начинающих радиолюбителей «Ретро-Н»
Характеристики приставки:
»Диапазон передачи: 1,830...2,000 МГц.
»Виды излучения: CW, USB-LSB.
»Выходная мощность: 5...70 Вт (регулируется).
»Возможность работы на разнесенных частотах (split) в пределах всего диапазона.
»Сквозной канал (прослушивание своего реального сигнала в эфире).
»Высокая стабильность приставки (определяется характеристиками приемника).
»Голосовое управление радиостанцией — VOX.
Схема приставки приведена на рис. 3.2 и включает в себя (при разработке схемы приставки были использованы некоторые идеи из [7]):
»микрофонный усилитель на двух транзисторах 1VT1, 1VT2 (КТ315) и схему голосового управления радиостанцией —
VOX— на транзисторах 1VT3...1VT5, реле 1К1 (рис. 3.1);
44
»формирования SSB сигнала на микросхеме 2DA1 (К174УР1);
»смеситель на микросхеме 3DA1 (К174ПС1);
»драйвер выходного каскада на транзисторе 8VT1 (КТ920В);
»Выходной каскад на лампе VL1 типа ГУ-19 (ГУ-29) с П-контуром и индикатором настройки [8];
»блок питания (рис. 3.3).
Схема дополнительного генератора для работы с DX (редкими и удаленными корреспондентами) показана на рис. 3.4 [9].
Блок-схема передающей приставки «Ретро-Н» показана на рис. 3.5. Приставка выполнена на современных радиоэлементах за исключением выходного каскада приставки. Сигнал с микрофона поступает на двухкаскадный микрофонный усилитель звуковой частоты. Каскады на транзисторах 1VT1 и 1VT2 (КТ315) выполнены по классическим схемам с общим эмиттером. Чувствительность микрофонного усилителя регулируется переменным резистором R2, расположенным на передней панели приставки. Для работы с приставкой применялась компьютерная гарнитура «Диалог» (наушники + микрофон). Возможно использование электродинамического микрофона, но при этом нужно изменить схему первого каскада микрофонного усилителя (рис. 3.6), удалив резисторы 1R1 и 1R2 и изменив полярность подключения конденсатора 1С1.

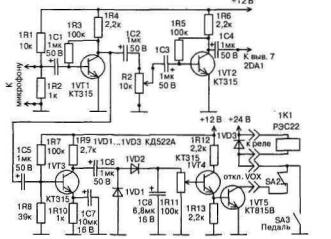

Рис. 3.1. Схема микрофонного усилителя и системы голосового управления приставкой — VOX
