3.1.4. Корпус приставки
Изготовление корпуса приставки — это самая ответственная, но вместе с тем самая нелюбимая радиолюбителями часть работы. Отнестись к этой операции нужно с максимальным вниманием, поскольку небрежно выполненный корпус сразу же портит впечатление об аппарате в целом. Требования к корпусу — это максимальная жесткость, надежность переключения галетных переключателей и оптимальный тепловой режим при работе приставки.
На |
первом этапе изготовляют шасси приставки. Матери- |
ал — |
мягкий дюралюминий толщиной 1,5...2 мм. Развертка |
шасси (вид сверху) с расположением основных элементов и размерами приведена на рис, 3.14. Размер шасси может несколько изменяться в зависимости от используемого трансформатора, выходной лампы, переменных конденсаторов П-контура, однако рекомендуется сохранить приведенное расположение блоков приставки,
Шасси нужно согнуть и придать вид коробки с открытой нижней частью. Боковые стенки корпуса скрепляют с помощью болтов МЗ с потайной головкой. Следующим этапом изготовляют внутренние перегородки подвала — 3 тт. (рис. 3.15) и верхней части шасси — 5 штук (рис. 3,16), лицевую панель (рис. 3.17) и заднюю стенку аппарата (рис, 3,18). Рисунок лицевой панели показывает реальные размеры и расположение органов управления приставки, поэтому при изготовлении лицевой панели (при сверлении отверстий под органы управления) необходимо скорректировать размеры под применяемые детали. Перегородки для приставки можно изготовить из оцинкованного железа.

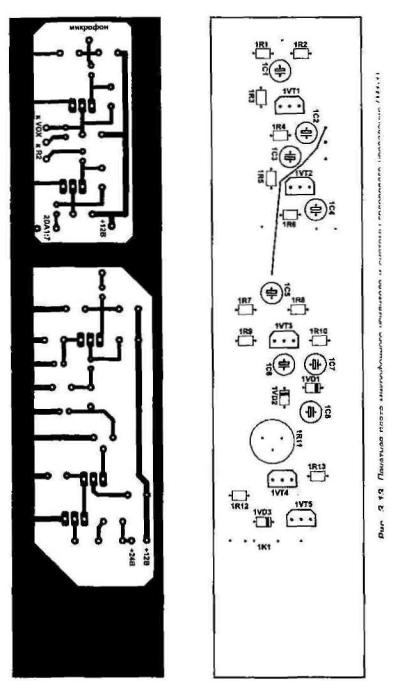

На перегородках в подвале шасси установлены смесители, дополнительный генератор для работы на разнесенных частотах, микрофонный усилитель и устройство голосового управления (VOX) приставкой. В подвале также установлены плата формировании SSB сигнала и некоторые детали блока питания (стабилизаторы напряжения, конденсаторы, рис. 3.19). Отверстий для настройки контуров сверлятся в шасси только после установки печатной платы с контуром (см, рис. 3.11), Для этого из контура выкручиваются сердечники и длинным шилом намечают на шасси место будущего отверстия. Плата отворачивается, сверлится отверстие, а затем плата устанавливается на шасси вновь и восстанавливаются сердечники.
57
58

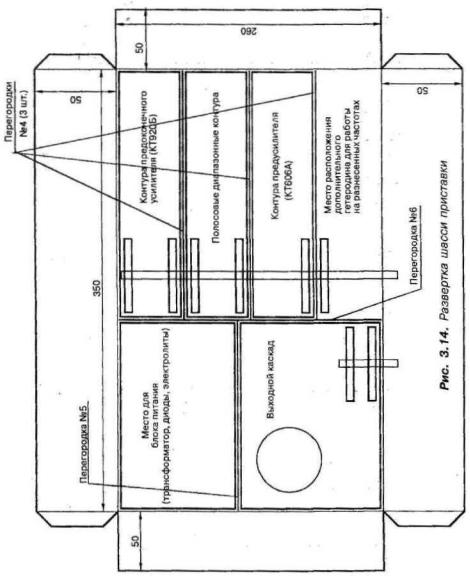

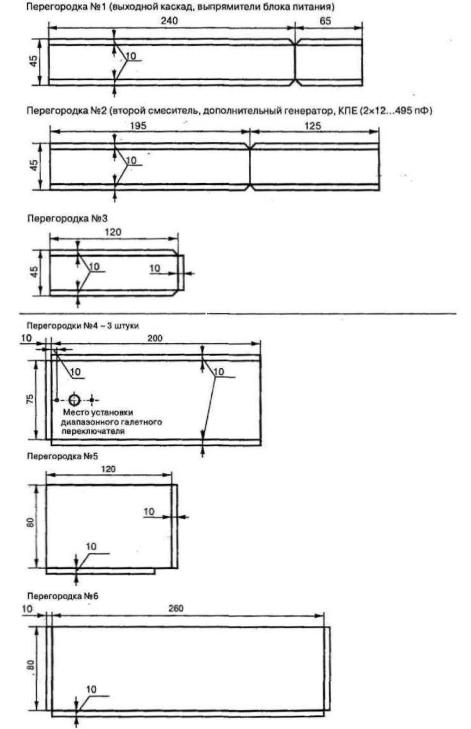

Рис. 3.15. Внутренние перегородки подвала шасси приставки
Рис. 3.16. Верхние перегородки шасси приставки
59

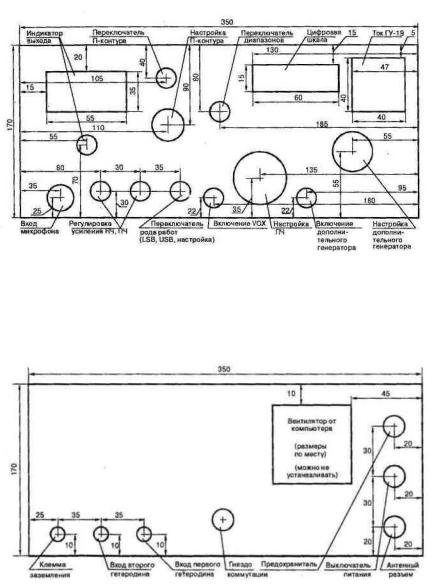

Рис. 3.17. Лицевая панель приставки
Рис. 3.18. Задняя стенка приставки
