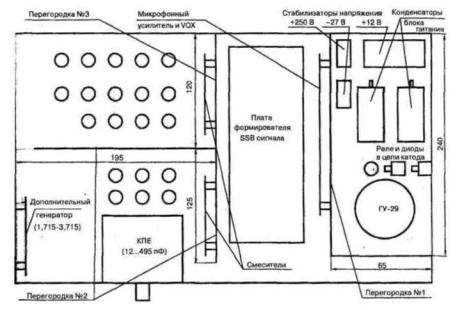

Рис. 3.19. Расположение основных элементов в подвале шасси
«Ретро-Н» — аппаратура для начинающего радиолюбителя, Поэтому имеет только один диапазон и многие радиолюбители не станут устанавливать галетные переключателя диапазонов. Несомненно, центрирование плат галетного переключателя — нудная и кропотливая работа, но я рекомендую сделать ее, именно на этом этапе, т.к. при модернизации приставки до «Ретро-М» эта работа повлечет за собой еще большие трудности. Платы галетного переключателя должны быть из керамики на 11 положений. Они укрепляются через диэлектрические стойки в верхней части шасси на перегородках. Ось для галетщрго переключателя изготовляют из стали.
Наиболее предпочтительны галеты с толстой осью, т.к. тонкая ось может деформироваться в процессе работы, что Приводит к ненадежному срабатыванию переключателя. АнаИогичный галетный переключатель из двух галет применяют для переключения П-контура (в доработке не нуждается). Он устанавливается в отсеке с выходной лампой VL1 и наряду с
61
переключением служит и для крепления бескаркасной катушки L4 и антенных конденсаторов (С27*...С34*),
Приставка закрывается П-образными крышками сверху и снизу. Крышки изготавливаются из оцинкованного железа, причем резать их лучше резаком под линейку, при этом линия отреза получается очень ровной. Также этот резак нужно использовать для получения качественного 90° изгиба крышки. Для этого резаком на месте будущего изгиба на железе делается глубокая бороздка (несколько раз проводят резаком по одному месту) и сгибается по ней. Получается ровный без заминов сгиб. Для обеспечения лучшего охлаждения приставки на верхней крышке корпуса устанавливается декоративная решетка (предназначенная для закрытия вытяжных отверстий на кухне), такие решетки можно приобрести в хозяйственных магазинах.
Эта решетка должна быть изготовлена из металла (не покупайте более дешевые пластмассовые), бывает разных цветов (я встречал белый и золотистый) и размеров. Разумеется, перед установкой решетки на крышке вырубают зубилом квадрат по форме решетки (не забудьте оставить припуск для крепления винтами). Окончательно изготовленную крышку зачищают наждачной бумагой (особенно острые края), красят, сушат и устанавливают декоративную решетку, которая обеспечивают необходимый тепловой режим приставки. Аналогичным образом изготавливают нижнюю П-образную крышку, к которой крепят ножки, вырезанные из толстой резины. Места соединения крышек закрываются дюралюминиевой полосой.
3.1.5. Детали
Детали в приставке применены обычные: резисторы мощностью 0,125 Вт (на большую мощность в цепях драйвера и выходного каскада) и малогабаритные конденсаторы (за исключением высоковольтных цепей и элементов выходного каскада). Рекомендуется все микросхемы приставки устанавливать на панельки. Все переключатели, выведенные на переднюю панель, малогабаритные, но можно применить любые.
Элементы микрофонного усилителя и VOX располагаются на одной плате (см. рис. 3.12). В микрофонном усилителе конденсаторы рассчитаны на напряжение не менее 25 В, тран-
62
зисторы КТ315 с любым буквенным индексом, переменный резистор R2, служащий для регулирования уровня НЧ сигнала, выведен на переднюю панель. В VOX резистором 1R11 регулируется чувствительность, а конденсатором 1С8 устанавливается задержка отключения устройства голосового управления. Часто VOX не помогает, а наоборот, мешает работе (например, когда в комнате очень шумно), поэтому предусмотрена возможность отключения устройства (переключатель S2). С другой стороны, VOX незаменим при работе с цифровыми видами радиосвязи.
В тракте формирования SSB сигнала для балансировки аналогового перемножителя в микросхеме 2DA1 с целью формирования DSB сигнала применяется резистор 2R1 марки СПЗ-36 100 кОм от блока настройки телевизора 3-4 поколения (СВП). Резистор R3 служит для изменения выходной мощности приставки и выводится на переднюю панель. Также на передней панели устанавливают -малогабаритный галетный переключатель SA4, который включает следующие режимы работы приставки: верхнюю (USB) или нижнюю (LSB) боковую полосу или настройку (путем подачи напряжения +12 В на соответствующее реле — 2К2: USB или LSB; 2K1: режим настройки, см. рис. 3.7).
Алгоритм работы схемы следующий (см. рис. 3.1):
1. Режим настройки в режиме нижней боковой полосы (включено реле 2К1, обесточено 2К.2 и подключен кварц 2ZQ1 на 216,65 кГц);
2.Режим нижней боковой полосы (оба реле обесточены и подключен кварц 2ZQ2 на 216,65 кГц);
3.Режим верхней боковой полосы (включено реле 2К.2 — подключен кварц 2ZQ1 на 213,35 кГц).
На диапазоне 160 м применяется только нижняя боковая полоса (за редким исключением), именно поэтому выбран такой алгоритм работы (хотя вполне можно кварцы поменять местами, но при этом реле К2 всегда должно быть включено). Логично не применять реле 2К2 вообще, но это «усовершенствование» отрицательно скажется при дальнейшей модернизации приставки (при переходе к «Ретро-М»).
Для подачи напряжения питания на смеситель в режиме передачи используется любое малогабаритное реле, например, РЭС10, РЭС15, РЭС49, расположенное в любом удобном месте. Напряжение управления на обмотку реле поступает с
63
одной из контактных групп реле 1К1 типа РЭС22, которое установлено на плате микрофонного усилителя и системы VOX (рис. 3.20).
Рис. 3.20. Схема подключения контактных групп реле 1К1
Конденсатор С19 в двухконтурном фильтре сосредоточенной селекции (ФСС) имеет две секции емкостью 12...495пФ (от старых радиоприемников). Следует предостеречь радиолюбителей от соблазна применения других типов переменных конденсаторов (особенно 3-секционный от приемника «Океан»), т.к. они не обеспечивают полного перекрытия всего диапазона рабочих частот. Как показала практика, двухконтурный ФСС вполне справляется со своей работой. Возможно, число витков катушек 3L3, 3L4 придется подобрать (сказывается влияние емкости монтажа и во втором варианте приставки эти катушки имели по 80 витков).
Провода, соединяющие плату смесителя с КПЕ, экранировать не нужно. Реле любые малогабаритные на напряжение 12 В, например, РЭС49 паспорт РС4.569.421-02, -08, или постарому -425, -431 (корпуса реле следует заземлить). Следует отметить, что кварцы и ЭМФ на 215 кГц являются достаточно дефицитным товаром, тем не менее, если есть возможность выбора ЭМФ, то предпочтение следует отдать ЭМФ с марки- ровкой:ФЭМ215,000-03,000-1,4(вместоФЭМ215,000-03,000-3,0)
64
(рис. 3.21). Практически установлено, что первый ЭМФ и гораздо меньшее затухание, хотя несколько большие размер
Рис. 3.21. Внешний вид электромеханических фильтров, ФЭМ215,000-03,000-3,0 - сверху, и ФЭМ215,000-03,000-1,4 - снизу
Межплатные соединения производятся любым монтажным проводом, а высокочастотные цепи — тонким 50-омным или 75-омным (телевизионным) коаксиальным кабелем. Жгуты проводов и кабели прикрепляются к боковым стенкам приставки и прокладываются по кратчайшему пути. Выходной каскад приставки выполняют с соблюдением общепринятых мер безопасности. Для этого все высоковольтные цепи должны быть проложены таким образом, чтобы исключить их случайное касание (особое внимание обратите на миллиамперметр РА1, включенный в анодную цепь лампы).
Конденсаторы в высоковольтных цепях должны быть рассчитаны на напряжение не менее 1500 В. Конденсатор С22 крепится как можно ближе к дросселю L3, который наматывается проводом ПЭЛ диаметром 0,3 мм в один слой виток к витку до заполнения на диэлектрическом стержне (фарфоровой трубке, эбонитовом стержне и т.д.) диаметром 10 мм и длиной 100 мм. Реле К1 типа РЭС6. Реле К1 устанавливается в непосредственной близости от панельки лампы ГУ-29.
В случае применения антенны с несимметричным питанием или подключения антенны без согласующего устройства (в котором расположено антенное реле) следует дополнительно подключить антенное реле в цепь между выходом П-контура и антенным разъемом X1. Подключают это реле аналогично реле К1 в согласующем устройстве (см. рис. 4.11) и размещают его около антенного разъема (на задней стенке приставки дополнительно устанавливается еще один ВЧ разъем для подключения приемника).
Резисторы R4...R7, служащие для устранения самовозбуждения приставки, устанавливаются непосредственно на кон-
65
