затор напряжения +225 В выполнен навесным подвале шасси (под блоком питания), причем замена о высоковольтного транзистора КТ838 на более

КТ940 не принесла ожидаемого выгорания последнепридельные значения для транзистора, но цепь слаботочая) и схема стабилизатора на транзисторах КТ940 эффектив-

но работает уже более года. Транзисторы и стабилитроны в этой высоковольтной цепи практически не греются, поэтому применение радиаторов охлаждения не требуется.

По цепи —27 В блока питания наблюдается значительное потребление тока, поэтому стабилизатор напряжения К1162ЕН12А (или любой импортный аналог типа 7912 с любыми буквами перед этими цифрами, в корпусе ТО220) закреплен на шасси через изолирующую прокладку, смазанную теплопроводящей пастой. Следует обратить внимание, что винт крепления микросхемы стабилизатора к корпусу не должен иметь контакт с микросхемой (на винт надета хлорвиниловая трубочка). Для стабилитрона КС515 используется навесной монтаж. Остальные элементы блока питания крепятся любым удобным способом, но следует помнить, что все стабилизаторы напряжения КР142 должны иметь надежный тепловой контакт с шасси (привинчиваются винтами). Вентилятор от блока питания компьютера находится на задней стенке приставки и применяется для охлаждения приставки при работе цифровыми видами связи и в соревнованиях. Все диоды блока питания марки КД226.

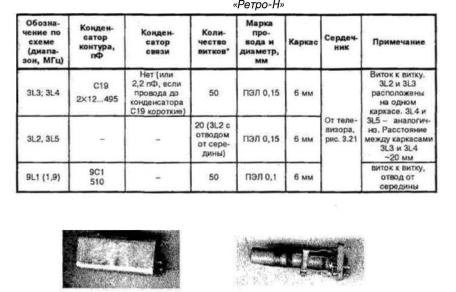

Каркасы всех катушек контуров приставки, установленных на печатных платах, имеют вид длинных трубочек диаметром 6 мм и изготовляются из контуров старых ламповых чернобелых телевизоров (рис. 3.21) путем отпиливания основания контура. Для фиксации провода на каркасе применяется обычные нитки, которыми несколько раз обматывается сначала начало, а затем конец обмотки катушки. Изготовленные таким способом контура исправно служат десятилетиями. Все контура применяются без экранов, данные контуров приставки «Рет- ро-Н» приведены в табл. 3.3. Требуемое количество витков катушек зависит от емкости монтажа и в процессе настройки может быть уточнено.

68

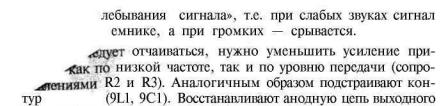

каскада (осторожно, помните о разрядке конденсаторов!!!), нагру- жаютвыходприставкина50-омный (75-омный) безиндукционный резистор и окончательно подстраивают приставку, контро-

лируя выход приставки (по индикатору выхода приставки).

В конечном итоге резистором 2R1 балансируют балансный модулятор на микросхеме 2DA1 К174УР1 по минимуму выхода при отсутствии сигнала от микрофона и ЭМФ конденсаторами 2С8* и 2С9*, включенными параллельно обмоткам по наилучшему сигналу (микрофон должен быть подключен к приставке). Полезно подобрать уровень гетеродина приемника подбором емкости конденсатора ЗС5* (100...1000 пФ) на выводе 13 микросхемы 3DA1 (К174ПС1). При настройке добиваются оптимального соотношения «прозрачного» сигнала и выходной мощности. Разумеется, наиболее оптимальные результаты получаются, если использовать при настройке приставки осциллограф и ламповый вольтметр.

3.2. Приставка для опытных радиолюбителей «Ретро-М»

Приставка «Ретро-М» изначально задумывалась как аппаратура для опытных радиолюбителей. В связи с этим приставка должна иметь минимальный набор следующих параметров: обладать хорошей стабильностью частоты, поддерживать все современные виды радиосвязи, иметь достаточную мощность, поддерживать работу на разнесенных частотах. В конечном итоге, после многочисленных экспериментов, был создан второй вариант приставки, который обладал следующими характеристиками:

» Диапазоны передачи: 1,81...2,00 МГц; 3,55...3,80 МГц; 7,0...7,1 МГц; 10,10...10,15 МГц; 14,00... 14,35 МГц; 18,068...18,168 МГц; 21,00...21,45 МГц; 24,89...24,99 МГц; 28,0...29,7 МГц.

70

»Виды излучения: USB/LSB, ЧМ, CW и цифровые виды (при наличии компьютера),

»Выходная мощность: 5...70 Вт (регулируется).

»Возможность работы на разнесенных частотах (split) в пределах всего диапазона.

»Сквозной канал (прослушивание своего реального сигнала в эфире).

»Цифровая индикация частоты.

»Голосовое управление радиостанцией — VOX.

»Высокая стабильность приставки (определяется характеристиками приемника).

Схема приставки приведена на рис. 3.23 и включает в себя:

»каскад формирования SSB сигнала на микросхеме 2DA1 типа К174УР1;

»смесители на микросхемах 3DA1 и 4DA1 типа К174ПС1;

»предварительный усилитель радиочастоты на транзисторе 6VT1 типа КТ606;

»драйвер выходного каскада на транзисторе 8VT1 типа КТ920В;

» выходной каскад на лампе VL1 ГУ-29 (ГУ-19) с П-контуром;

»микрофонный усилитель и система голосового управления — VOX (см. рис. 3.1);

»блок питания (см. рис. 3.3).

3.2.1. Блок-схема приставки «Ретро-М»

Блок-схема передающей приставки «Ретро-М» показана на рис. 3.24. Формирование сигнала происходит аналогично приставке «Ретро-Н», за исключением того, что происходит двойное преобразование частоты сигнала и, соответственно, добавляется еще один смеситель, который переносит сигнал с частот 1,5...3,5 МГц на соответствующие радиолюбительские диапазоны. Для работы на диапазоне 1,5...3,5 МГц нужно отключить второй смеситель (снять Напряжение питания с помощью реле) и с помощью еще 2-х реле переключить вход и выход второго смесителя, послав сигнал в обход. Для включения реле в приставке применяется одна плата галетного переключателя (первая от передней панели). Схема коммутации питания реле достаточна проста и здесь не приводится. На рис. 3.25 показана схема коммутации второго смесителя.
