f2 Одновременно узел управления реверсом вырабатывает сигнал направления счета (логическая 1 — суммирование, 0 —

вычитание) в зависимости от управляющих сигналов S0, S1.

Счет сигнала частотой f2 длится также 160 мс. К концу счета число импульсов, подсчитанных счетчиком, увеличится или

уменьшится на 0,01f2.По окончании счета будет сформирована пауза (счетчик команд в состоянии «4»). Аналогичные про-

цессы происходят при исследовании сигнала с частотой f3 после чего наступает очередная пауза. В состоянии «7» счетчика 11DD9 формируется последняя команда цикла. По ней информация со счетчиков 1IDD10...11DD15 записывается в регистр с дешифратором (11DD16...11DD21) и отображается индикаторами 11HG1...11HG6. Затем цикл команд повторится. Период измерения определяется суммарной длительностью всех команд и равен 505,6 мс.

Высокое быстродействие (30 МГц) получено благодаря использованию быстродействующего делителя частоты на базе ТТЛШ-триггеров 11DD2, 11DD3. Стыковка по уровням сигналов микросхем ТТЛШ и КМОП получена с помощью необычного способа питания триггеров ТТЛШ. Питание на эти микросхемы подают с выводов стабилитрона 11VD1, анод которого соединен с общим проводом через стабилитрон 11VD2. В результате уровни сигналов на выходе делителя частоты равны 6,8 В (логический 0) и 10,8 В (логическая ]). Эти уровни расположены симметрично относительно напряжения переключения счетчиков 11DD10..,11DD15, что обеспечивает нормальную работу устройства. .

Статическая индикация результата и элементы КМОП обеспечивают малое излучение радиопомех и приемлемую яркость индикаторов при выбранном напряжении питания (15 В).

Налаживание устройства сводится к установке частоты кварцевого генератора подбором конденсатора 11С6, так как точность шкалы зависит от точности установки частоты кварцевого генератора. При отсутствии счета возможно потребуется заменить стабилитрон 11VD2 — КС168А на KCI62A или КС156А, если напряжение переключения счетчиков 11DD10...11DD15 окажется ниже.

Цифровая шкала смонтирована на двух печатных платах (рис. 3.30, 3.31), причем на одной из них находятся только микросхемы. Платы расположены в корпусе одна над другой. В устройстве может быть использован также кварцевый резонатор

83

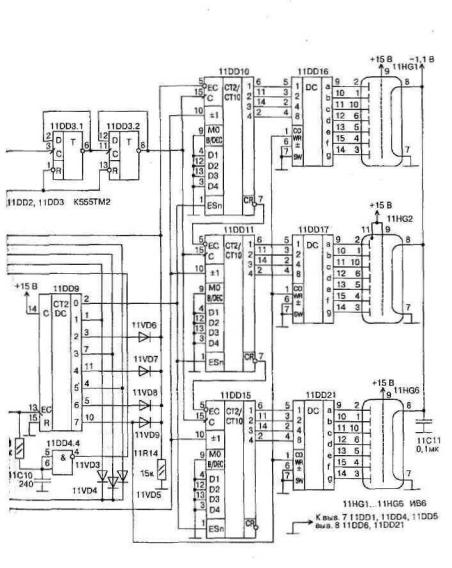

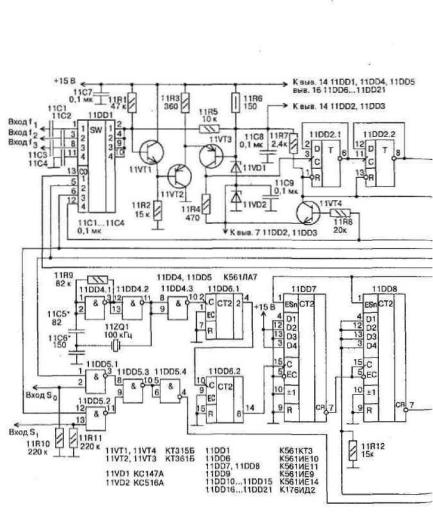

Рис. 3.30. Схема цифровой шкалы

84

Вэтихслучаяхвывод10микросхемы11DD6естественно, с выводом 5 или 6, а не 4. Диоды

любыевысокочастотные.Вместодешираторатор нужно применить К176ИДЗ. При установке уставку сигналы на входы шкалы надо подавать

проводами по наиболее короткому пути.

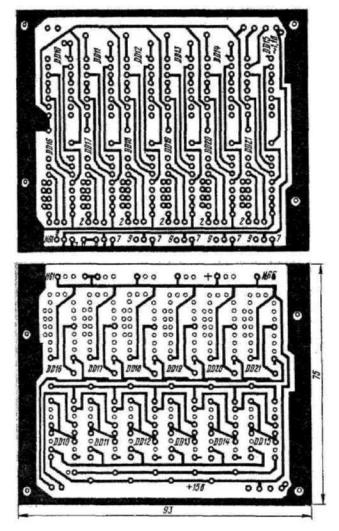

Рис. 3.31. Первая печатная плата цифровой шкалы

86

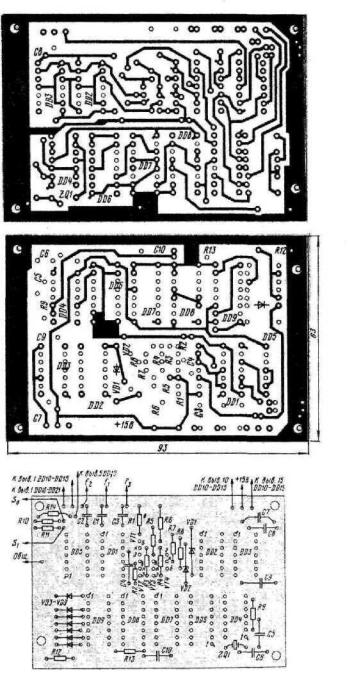

Рис. 3.32. Вторая печатная плата цифровой шкапы (а) и схема расположения на ней элементов (б)

87
