Материал: Радиостанция своими руками (2004)

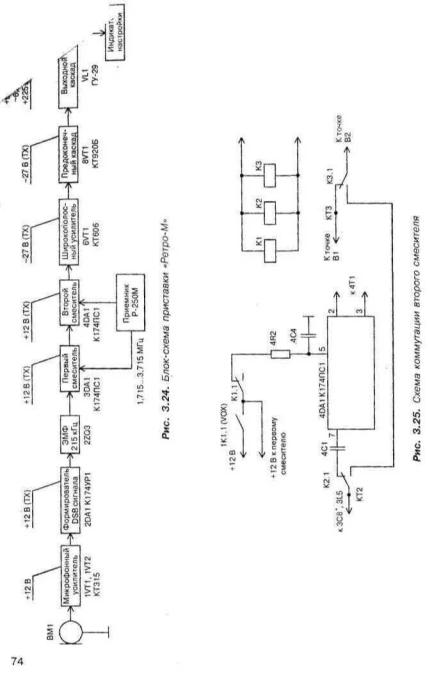

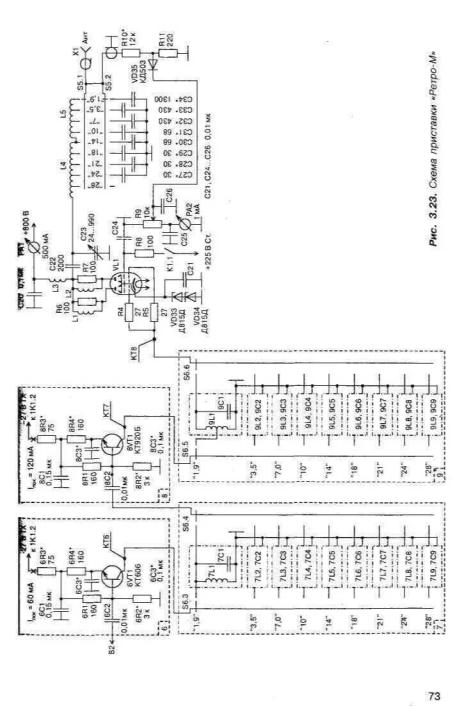

Следует учесть, что усиление каскадов приставки на низкочастотных диапазонах достаточно большое, поэтому для предотвращения самовозбуждения иногда требуется зашунтировать вход второго смесителя конденсатором емкостью 300...510 пФ и первые контура диапазонных полосовых фильтров НЧ диапазонов резистором (5R1* сопротивлением 30... 100 Ом).

3.2.2. Печатные платы приставки

Как уже указывалось, все детали приставки для начинающих радиолюбителей подходят и к приставке «Ретро-М». Поэтому к «Ретро-М» добавляются следующие печатные платы:

»плата второго смесителя;

»плата предварительного усилителя радиочастоты (плата аналогична плате драйвера, см. рис. 3.10);

»плата полосовых фильтров;

»плата контуров предварительного усилителя радиочастоты.

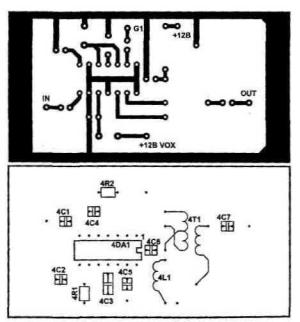

Рис. 3.26. Печатная плата второго смесителя (М1:1)

75

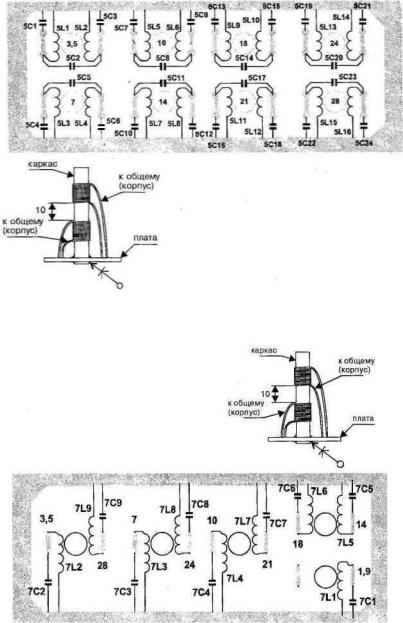

Рис. 3.27. Печатная плата полосовых фильтров (М1:1)

Рис. 3.28. Печатная плата контуров предварительного усилителя ВЧ (М1:1)

76

На печатную плату контуров драйвера устанавливаются дополнительные контура. На этой печатной плате в приставке «Ретро-Н» был установлен только один контур, соответствующий диапазону 160 м.

Плата предварительного усилителя радиочастоты изготавливается с помощью резака, которым удаляется фольга с текстолита, при этом элементы устанавливаются на печатную плату со стороны фольги. Транзистор прикручивается через отверстие в печатной плате на толстую (3...4 мм) дюралюминиевую пластинку, которая является радиатором охлаждения. Примененный в этом каскаде транзистор КТ606 в отличие от транзистора драйвера распаивается на печатную плату с помощью коротких проводников.

Следует обратить внимание на печатные платы, содержащие LC контура, которые устанавливаются в верхней части шасси приставки. Как уже указывалось, емкость монтажа оказывает заметное влияние на резонансную частоту контура, поэтому частотозадающие конденсаторы контура придется в процессе настройки подбирать. Для облегчения этой процедуры нужно к фольге печатной платы припаять облуженные проводники (для каждого диапазона), которые выводятся на другую сторону платы. К этим проводникам и будут припаиваться конденсаторы. Это позволит подбирать конденсаторы без откручивания платы от шасси приставки.

Обратите внимание, что на одном каркасе диаметром 6 мм наматываются полосовые фильтры одного диапазона (вверху и внизу каркаса), на печатных платах контуров драйвера и предварительного усилителя ВЧ на одном каркасе наматываются контура «противоположных» диапазонов (например, 28 МГц и 3,5 МГц). Этим достигается экономия каркасов, а следовательно, уменьшаются и размеры приставки. Общий вид приставки показан на рис. 3.29, а данные контуров в табл. 3.4, 3.5. Требуемое количество витков катушек зависит от емкости монтажа и в процессе настройки может быть уточнено.

Широкополосный трансформатор 4Т1 на выходе второго смесителя изготавливается в следующей последовательности. Берем два отрезка провода ПЭЛ-2 диаметром около 0,4 мм (лучше ПЭЛШО, диаметр провода на параметры трансформатора особо не влияет) и длиной около 30...35 см. Посередине одного из отрезков делаем петлю, зачищаем и облуживаем ее. Затем два отрезка провода совмещаются по своей длине и
