скручиваются (одна скрутка на 5...10 мм). Полученной скруткой наматывают 12 витков на кольце типоразмера К12х6х5,5 из феррита 400НН так, чтобы ранее выведенная петля образовывала средний вывод от первичной обмотки. Таким образом, первичная обмотка трансформатора будет содержать 6 + 6 витков, а вторичная — 12 витков.

Можно предложить и несколько иной способ намотки этого трансформатора. Сначала делают скрутку из четырех отрезков провода длиной 15...20 см. Далее этой скруткой наматывают 6 витков, равномерно распределяя витки по кольцу. С помощью тестера определяют начало и конец каждого проводника и проводники соединяют попарно (начало одного проводника с концом другого). От средней точки одной из полученных таким образом двенадцативитковых обмоток выполняют вывод. Та обмотка, средняя точка которой имеет вывод, будет первичной, обмотка без вывода от средней точки будет вторичной.

78

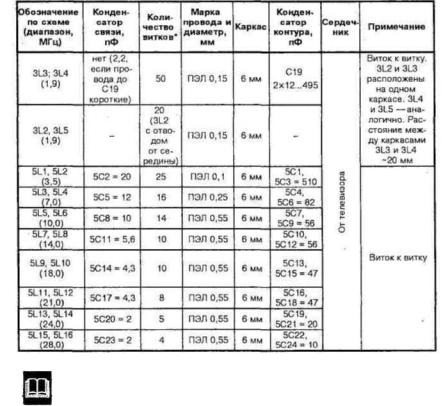

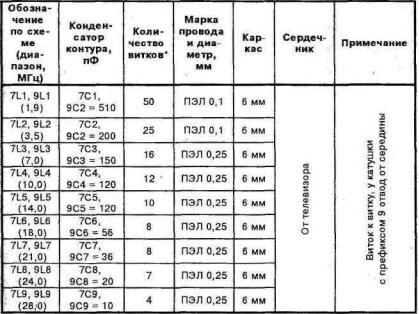

Предлагаемая методика изготовления позволяет получить более широкополосный и симметричный трансформатор. Требуемое количество витков катушек зависит от емкости монтажа и в процессе настройки может быть уточнено.

Настройка приставки для опытных конструкторов не представляет особенных проблем. Однако хочется обратить внимание на подбор ВЧ напряжения для смесителей (помогает устранить возбуждения и добиться чистоты сигнала), точность Сопряжения ФСС на границах диапазона (приходится много раз крутить ручку настройки из конца в конец), установки и подбора конденсатора параллельно микрофону (устанавливаетря в корпусе приставки и помогает избавиться от ВЧ наводок на микрофон). Также следует подобрать конденсатор ЗС8* Первого блока (устраняет самовозбуждение, у меня 100 пФ). Если усиление приставки избыточное, особенно на НЧ диапазонах, то можно подобрать конденсаторы 6С1 и 8С1 (в сторону уменьшения номинала).

79

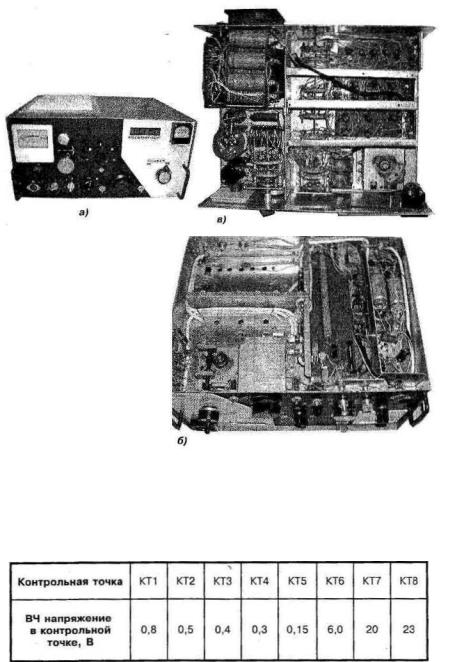

Рис. 3.29. Общий вид приставки «Ретро-М» (а) вид спереди, (б) вид сверху с открытой крышкой и удаленном блоке цифровой шкалы, (в) вид снизу с открытой крышкой

Настройку приставки можно производить указанным выше способом (настройка «Ретро-Н»), но более качественные результаты получаются при настройке блоков ламповым вольтметром. Напряжения в контрольных токах указаны в табл. 3.6.

80

3.3.Цифровая шкала приставки

Следующая отличительная особенность приставки «Рет- ро-М» заключается в наличии цифровой шкалы, которая помещена в корпус приставки. При этом повышается точность и эффективность контроля частоты приема и передачи.

Желательно применить трехвходовую универсальную шкалу конструкции В. Буравлева, С. Вартазяна (UA6LD) и В. Коломийцева [10]. При разработке этого устройства авторы ставили перед собой задачи получить высокое быстродействие, минимальные помехи радиоприему, малое потребление энергии, а также добиться универсальности в применении, т.е. возможности гибкой перестройки режимов работы.

Данная цифровая шкала позволяет измерять частоту сигнала в интервале 0,01...30 МГц. Разрешающая способность — 0,1 кГц. Время измерения — 0,5с. Уровень входного сигнала может находиться в пределах 0,25...1,5 В. Входное сопротивление — 8,2 кОм. Цифровая шкала потребляет от источника питания напряжением 15В ток 50 мА.

Устройство может быть использовано без переделок в трансиверах с одним или двумя преобразованиями частоты. Кроме того, его можно применять в качестве частотомера. При этом сигнал измеряемой частоты может быть подан на любой «суммирующий» вход.

Принципиальная схема цифровой шкалы показана на рис. 3.30. Шкала состоит из входного мультиплексора 11DD1, формирователя импульсов в уровнях ТТЛ на транзисторах 11VT1...11VT3, быстродействующего делителя частоты на 16 на триггерах 11DD2, 11DD3, шестидекадного реверсивного счетчика (11DD10...11DD15), регистра с дешифратором двоичнодесятичного кода в код семисегментного индикатора (11DD16...11DD21), цифровых индикаторов - 11HG1...11HG6, кварцевого генератора на элементах 11DD4.1, 11DD4.2 и узла управления (11DD5...11DD9). Входные сигналы с частотами f1

f2, fзпоочередно проходят через формирователь импульсов,

делитель частоты и поступают на вход счетчика. В зависимости

от комбинации внешних сигналов, поступающих на входы S1

S2 узла управления, счетчик устанавливается в режим сложения или вычитания. Устройство управления определяет поря-

док следования входных сигналов, вырабатывает импульсы счета необходимой длительности, установки счетчика в нулевое со-

81

стояние и записи результата счета в регистр с дешифратором. Работа всего устройства синхронизирована импульсами, формируемыми кварцевым генератором. С его выхода они через управляемый делитель частоты 11DD6...11DD8 поступают на вход ЕС счетчика команд 11DD9. Общий коэффициент деления счетчиков 11DD6.1, 11DD6.2 — 64. Коэффициент пересчета микросхем 11DD7, 11DD8 равен 10, если на входах D1...D4 микросхемы 11DD8 низкий логический уровень, и 250 — если высокий.

Взаимодействие узлов рассмотрим с момента, когда на выходе 0 счетчика 11DD9 появляется импульс, разрешающий предварительную запись начального кода в реверсивные счетчики 11DD10... 11DD15, Очередной импульс, пришедший на вход ЕС счетчика 11DD9, вызовет появление на выходе 1 высокого логического уровня, который поступает на входы предустановки счетчика 11DD8, в результате чего коэффициент пересчета частоты кварцевого генератора становится равным 16000. Под действием этого сигнала также открывается первый ключ (между выводами 1 и 2) мультиплексора HDD] и

сигнал с частотой f1 проходит в измерительный канал. Счетчики 11DD 10...11DD 15 при измерении частоты f1 работают в режиме суммирования, так как на их входы «+/-1» независимо

от управляющих сигналов на входах S0, S1 с выхода элемента 11 DD5.4 поступает высокий логический уровень. При низком

уровне шестидекадный реверсивный счетчик работает в режиме вычитания. Через 16000 тактов кварцевого генератора (через 160 мс) появится импульс на выходе 2 счетчика команд 11DD9. На этом будет закончен счет входного сигнала с часто-

той f1.Число импульсов,поступивших на счетчик при измерении, равно:

где t1 — время счета, равное 160 мс.

В состоянии «2» счетчика команд 11DD9 формируется пауза, в течение которой запрещен счет, делитель частоты в измерительном канале устанавливается в исходное — нулевое

— состояние, а вход формирователя импульсов оказывается соединенным с общим проводом через конденсатор 11С4. Длительность паузы — 6,4 мс, так как во время паузы коэффициент деления частоты микросхем 11DD7, 11DD8 равен 10. После окончания паузы счетчик команд перейдет в состояние «3». При этом в измерительный канал поступает сигнал с частотой
