За очень редким исключением приемники Р-250 не имеют диапазона 28 МГц, поэтому следующее усовершенствование относится к замене 11 поддиапазона 21,5. ..23,5 МГц на диапазон 28...30 МГц. В связи с тем, что выбранный поддиапазон находится достаточно далеко от частоты 28 МГц, то число витков контуров придется изменить (рис. 2.15). Аккуратное выполнение указанной процедуры никак не скажется на качестве работы приемника. Однако механическая шкапа приемника также нуждается в переделке: на полоске бумаги следует нанести новые риски от 28 до 30 МГц и наклеить ее на шкалу 11 диапазона. При правильной установке частоты первого гетеродина оптическая шкала в подстройке не нуждается. Новые номиналы колебательных контуров сведены в табл. 2.2.
Рис. 2.15. Схема планки контуров 11 поддиапазона |
|

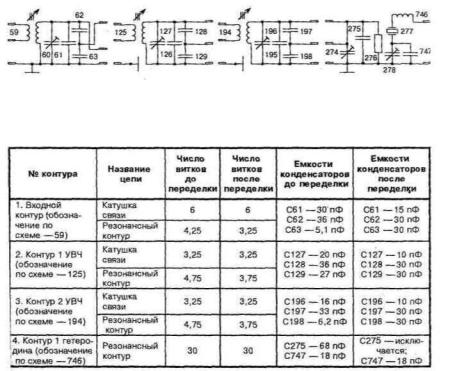

Номиналы колебательных контуров поддиапазона 28... 30 МГц |
Таблица 2.2 |
Кварц для первого гетеродина должен быть на частоту 26,5 МГц или кратные: 13,25 МГц; 8,833 МГц; 6,625 МГц. Квар-
31
цевыи гетеродин настраивают по максимальному выходу. При подстройке приемника после переделки следует учесть возможность ложной настройки приемника на зеркальный
канал: частота гетеродина минус промежуточная частота 26,5 МГц - 2,5 МГц = 24 МГц (12-метровый радиолюбительский диапазон), а должно быть: 26,5 МГц + 2 МГц = 28,5 МГц (10-метровый радиолюбительский диапазон). Интересен тот факт, что радиолюбительские станции по зеркальному каналу проходят очень громко, но с инвертированной боковой полосой (перевернутой), т.е. с нижней боковой полосой.
Таким образом, инвертирование полосы говорит о том, что вы попали на ложный канал приема и колебательные контура настроены на более низкую частоту. Выход лишь один — повысить частоту колебательных контуров: уменьшить емкость или число витков LC контура. Однако при точном следовании номиналов табл. 2.2 указанных проблем не возникает. Итак, в результате переделки приемника получаем «новый»11-й диапазон (28,0.,.30,0 МГц) и «старый» 12-й диапазон (23,5...25,5 МГц). В заключение приемник подстраиваем на 11 диапазоне по максимальной громкости приема и наклеиваем полоску бумаги с нанесенными метками (от 28 до 30 МГц) на шкалу 11 диапазона. Настройка других диапазонов не изменяется, поэтому их подстраивать не следует.
У всех приемников типа Р-250 любых модификаций есть большой недостаток — он не дает спокойно спать семье оператора. Дело в том, что после смены диапазона, в момент, когда необходимо нажать на ручку, раздается невероятной силы щелчок, сопровождаемый звоном пружины фиксатора. Предлагаемая И.Астраханцевым (UA90GF) из г. Новосибирска доработка [5] позволит избежать этих неприятных моментов.
Рис. 2.16. Развертка скобы (деталь 1)
Первая деталь — скоба (рис. 2.16). Скоба изготовлена из стали толщиной 1...1.5 мм и согнута, как показано на рис. 2.17. Скоба крепится в ближнем правом верхнем углу блока под кронштейн, который, в свою очередь, держит верхний конец пружины фиксирующего устройства и крепится теми же двумя винтами (рис. 2.18).
32

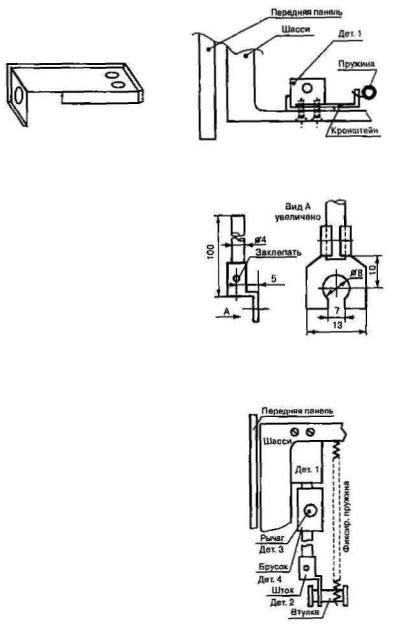

Рис. 2.17. Конструкция скобы
Вторая деталь — шток (рис. 2.19) — состоит из двух элементов: куска прямой проволоки диаметром 4 мм, желательно из «серебрянки», и вилки. Последняя изготовлена из бронзового наконечника, применяемого для заземления приборов. Остается лишь увеличить отверстие круглым напильником до диаметра 8 мм. Обе детали скрепляются между собой медной заклепкой.
При установке в приемник шток с помощью вилки находит «опору» во втулке, чтобы в случае обычного переключения диапазонов не соскакивать с нее. Установка штока показана на рис. 2.20. Третья деталь — рычаг (рис. 2.21) — изготавливается также из «серебрянки». Четвертая деталь — брусок (рис. 2.22) — это элемент, соединяющий шток и рычаг. Он изготовлен из стали или дюралюминия. Крепится к штоку винтом М4 «впотай». Такой тип винта исключает контакт с пружиной, т.е. винт не касается ее.
Рис. 2.18. Крепление скобы
Рис. 2.19. Конструкция штока (деталь 2)
Рис. 2.20. Механизм в сборе
33
Все детали устанавливаются так, как показано на рис. 2.18 и рис. 2.20. Рычаг выведен на боковую стенку приемника, в которой необходимо изготовить соответствующее отверстие (рис. 2.23). Теперь, чтобы «тихо» переключить диапазон, необходимо нажать на рычаг вниз до упора. Произойдет разблокирование фиксирующего механизма, после чего можно выбрать нужный диапазон и, придерживая рычаг, постепенно отпускать его при нажатой ручке переключателя диапазонов.
Рис. 2.21. Рычаг (деталь 3)

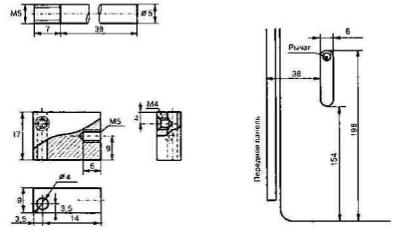

Рис. 2.22. Брусок (деталь 4) |
Рис.2.23. |
Конфигурация отверстия |
вбоковойстанкеприемникадлявыхода рычага (вид сбоку)
Интересным усовершенствованием приемника является введение возможности приема частотно-модулированных сигналов, что позволит работать на диапазоне 29 МГц, где разрешена работа узкополосной ЧМ как в прямых каналах, так и с использованием всевозможных репитеров, разбросанных по всему миру. Доработка приемника заключается в установке ЧМ детектора, двух реле для коммутации режима АМ/ЧМ и дополнительного переключателя режимов, выведенного на переднюю панель приемника. Схема ЧМ детектора изображена на рис. 2.24, печатная плата — на рис, 2.25, а схема расположения элементов — на рис. 2.26. При этом ЧМ детектор через два коммутирующих реле подключается между выходом ПЧ и входом НЧ приемника (рис, 2.27 и 2.28).
34

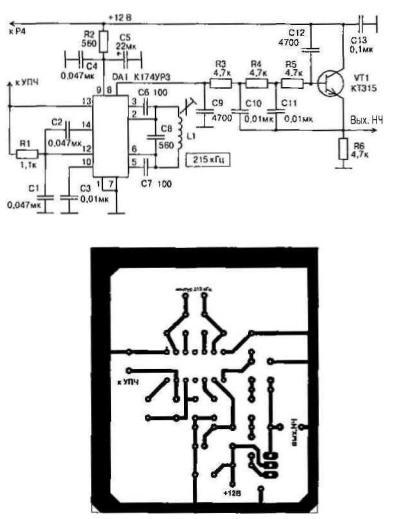

Рис. 2.24. Схема ЧМ детектора
Рис. 2.25. Печатная плата ЧМ детектора (М1-1)
Во время работы трансиверной приставки на передачу уровень собственного сигнала всегда больше уровня сигналов корреспондентов при приеме. В связи с этим при каждой передаче приходится вручную убирать уронень усиления приемника, причем ситуацию не спасает ни замыкание входа приемника на землю, ни включение системы АРУ. Также
