Материал: Радиостанция своими руками (2004)

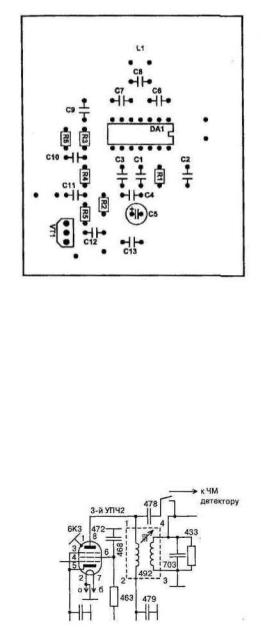

Рис. 2.26. Схема расположения элементов на плате ЧМ детектора (М1:1)

следует заметить, что применение стандартного режима «полудуплекс» приемника нежелательно (невозможно плавно регулировать усиление при передаче, сложность сопряжения схемы с приставкой и т.д.). Единственный выход — доработать схему приемника дополнительным регулятором усиления, который будет включаться только во время работы приставки на передачу, а во время приема будет использоваться стандартная схема приемника.

Рис. 2.27. Подключение ЧМ детектора к выходу УПЧ

36

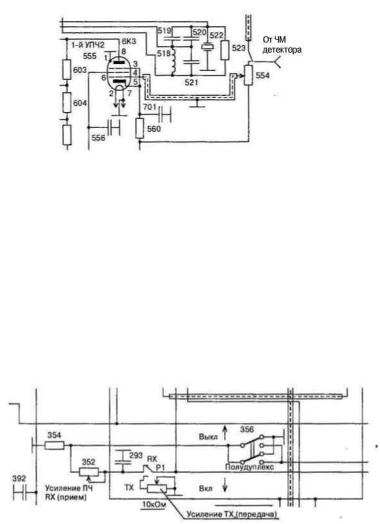

Рис. 2.28. Подключение ЧМ детектора к входу УНЧ

Доработка приемника заключается в установке всего трех деталей: переключающего реле (в авторском варианте РЭС9 с питанием от приставки напряжением 40 В с токоограничивающим резистором, но можно применить любое малогабаритное), переменного резистора номиналом 10 кОм и микрофонного гнезда, выведенного на переднюю панель приемника (устанавливается вместо ВЧ гнезда «Вход ПЧ2») Управляется данная схема от приставки (подается напряжение на реле при режиме ТХ — при работе на передачу). Схема доработки приведена на рис. 2.29.

Рис. 2.29. Схема подключения дополнительного регулятора усиления

Последнее (и самое важное) усовершенствование приемника заключается в установке буферных усилителей, которые нужны для ослабления влияния смесителей приставки на работу гетеродинов приемника. Схема одного из вариантов буферного усилителя показана на рис. 2.30. Поскольку для работы приставки необходимы сигналы двух генераторов (плавного и кварцевого диапазонного), нужно изготовить две идентич-

37

ные печатные платы (печатная плата показана на рис. 2.31, схема расположения элементов показана на рис. 232) и установить их рядом с лампами первого и второго гетеродинов. Точки подключения буферных усилителей к каскадам приемника показаны на рис. 2.33.

Примечание редактopa

Исходную схему буферного усилителя предложил Е. Суховерхов в разделе «Наша консультация» журнала Радио [6]. Однако эта схема, в отличие от изображенной на рис. 2.30, имеет некоторые неточности. В частности, резистор R1 с затвора транзистора VT1 подключен не на общий провод, а к цепи положительного питания (+15...17 В). При таком подключении резистора через затвор транзистора будет протекать прямой ток, что приведет к снижению входного сопротивления каскада. При подключении же к общему проводу, как показано на рис. 2.30, прямой ток затвора не протекает и каскад работает в нормальном режиме как по постоянному току, так и с высоким входным сопротивлением. При этом обеспечивается более высокий коэффициент передачи и меньшие искажения сигнала. Кроме этого, в выпрямителе напряжения накала применены два диода, один из которых собственно и обеспечивает это выпрямление, а второй совершенно лишний. Вот при встраивании этого буферного усилителя в приемник Р-250М2, у которого напряжение накала уже 6,3 В, второй диод может пригодиться, если выполнить выпрямитель по схеме удвоения. При этом не придется ставить повышающий (с 6,3 до 12,6 В) трансформатор, однако потребуется еще один электролитический конденсатор.

Рис. 2.30. Схема буферного усилителя

38

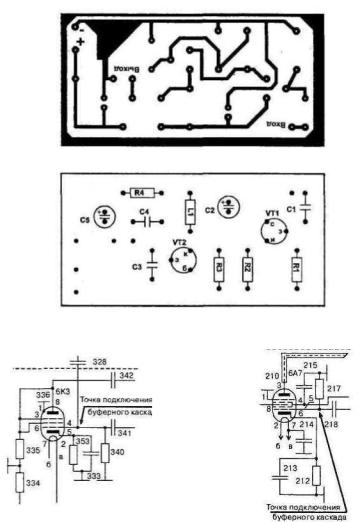

Рис. 2.31. Печатная плата буферного усилителя (М 1:1)

Рис. 2.32. Схема расположения элементов буферного усилителя (М1:1)

Питание буферных усилителей осуществляется от простейшего однополупериодного выпрямителя с выпрямлением напряжения накала ламп приемника Р-250М (~12,6 В), как показано на рис. 2.30. Монтаж этого диода выполнен навесным

39

способом, на печатные платы буферных усилителей подается уже выпрямленное напряжение.

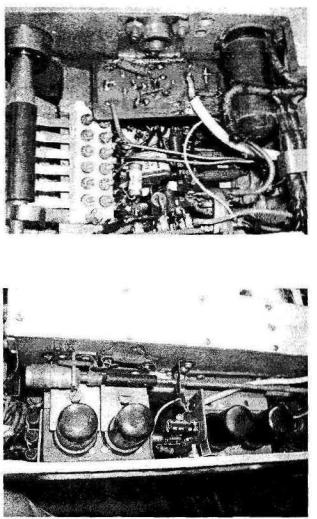

Один из возможных вариантов установки печатных плат буферных усилителей показан на рис. 2.34.

а) первого гетеродина

б) второго гетеродина

Рис. 2.34. Установка буферных усилителей

40
