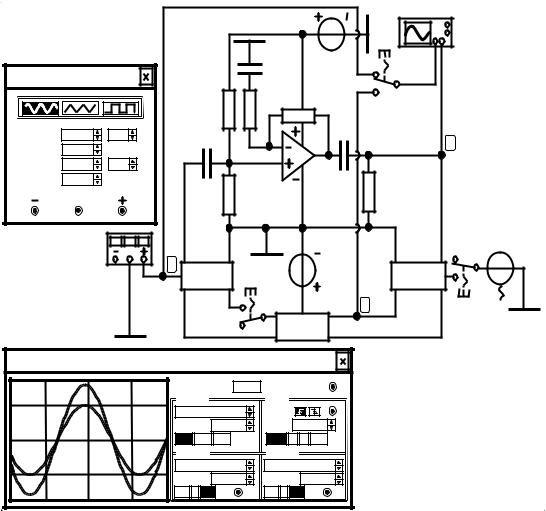

Активная радиотехническая цепь представляет собой усилительный каскад, выполненный на операционном усилителе (ОУ). Коэффициент усиления каскада в рабочей полосе частот K зависит от величины сопротивления резисторов R1 и R2, полоса пропускания определяется моделью ОУ. Каскад охвачен последовательной обратной связью по напряжению с помощью частотнонезависимой цепи обратной связи «BakcCC». Её коэффициент передачи β может быть изменён посредством источника напряжения «Gain», установленная ЭДС которого в точности равна коэффициенту β. Включение и выключение обратной связи выполняется ключом, управляемым клавишей «S». Сумматор «Adder1» предназначен для формирования сигнала на входе каскада путём суммирования сигналов, поступающих от генератора «Function Generator» и с выхода цепи обратной связи. Сумматор «Adder2» позволяет вводить ключом «P» в петлю обратной связи случайный процесс, генерируемый источником «Noise». Ключом «1» обеспечивается коммутация на вход канала А осциллографа сигналов с внешнего входа каскада (точки 1) или входа цепи обратной связи (точки 3). Предусмотрена возможность визуализации временны́х и спектральных диаграмм сигналов, частотных характеристик цепи.

85

7.4.Подготовительное (расчётное) задание

7.4.1.Расчёт коэффициента передачи активной цепи без ОС и с ОС

Начертить схему активной цепи с ОС (рис. 46). Полагая, что в схеме усилителя на ОУ R1 = 1 кОм, а сопротивление R2 задано в табл. 21, рассчитать максимальный коэффициент усиления K при отключенной внешней ОС. Считая, что коэффициент передачи KП петли ОС составляет 0.8, а затем «минус» 0.8, найти требуемые значения коэффициента передачи цепи обратной связи β и получаемые коэффициенты усиления KОС активной цепи при включенной ОС.

Комментарий к выполнению. Максимальный коэффициент усиления каскада на ОУ в полосе частот определяется отношением сопротивлений: K = 1 + R2/R1. Расчёт коэффициента усиления цепи с ОС выполняется по формуле (48). Требуемые значения коэффициента передачи цепи обратной связи β рассчитываются по найденному K и заданному коэффициенту передачи петли KП по формуле (49).

7.4.2. Расчёт частотной характеристики активной цепи без ОС и с ООС

Рассчитать коэффициент передачи цепи обратной связи β, обеспечивающий отрицательную ОС заданной в табл. 21 глубины. Полагая, что усилительный каскад представляет собой активный ФНЧ первого порядка, характеризующийся постоянной времени τВЧ, указанной в табл. 21, рассчитать и построить АЧХ активной цепи без ОС и с ООС заданной глубины.

Комментарий к выполнению. Коэффициент передачи цепи обратной связи β рассчитывается по известному K и заданной глубине ООС, определяемой как (1 + K·β). Расчёт АЧХ активной цепи без ОС и с ООС выполняется по формулам (53) и (54). На графиках АЧХ, совмещённых в одной системе координат, указываются максимальный коэффициент усиления и полоса пропускания по уровню 0.707 от максимального значения.

86

7.5. Задания и указания к их выполнению

Загрузить файл «Feedback_in_linear_active_circuits.ewb».

Установить параметры колебания на входе активной цепи (на панели «Function Generator»): тип — гармонический, частота — 1 кГц, амплитуда —1 мВ.

Установить сопротивление резистора R1 = 1 кОм, сопротивление резистора R2 — в соответствии с табл. 21 и номером варианта (№).

Убедиться, что используемый ОУ соответствует модели «741» библиотеки «Default».

Установить ключи «1» и «P» в верхнее положение, ключ «S» — в нижнее положение.

7.5.1. Идентификация типа ОС

Зафиксировать сигнал на выходе активной цепи при отключенной ОС (ключ «S» разомкнут). Измерить коэффициент усиления каскада K.

Установить коэффициент передачи цепи обратной связи β таким, чтобы коэффициент передачи петли ОС составил сначала 0.8, затем «минус» 0.8. Включить ОС, замкнув ключ «S». Наблюдать и фиксировать сигналы на выходе цепи с ОС. Сделать в обоих случаях вывод о типе реализованной обратной связи (ООС или ПОС?). Измерить в обоих случаях коэффициенты передачи цепи с ОС. Сравнить их с исходным (без ОС) и рассчитанными в п. 7.3.1 подготовительного задания.

7.5.2. Исследование частотных характеристик активной цепи с ОС

Снять АЧХ и ФЧХ активной цепи:

1)с ООС заданной в табл. 21 глубины и без ОС;

2)без ОС и с положительной ОС и коэффициентом передачи петли ОС, равным 0.8.

Для этого следует дважды активировать команду «Parameter Sweep ...» меню «Analysis». В диалоговом окне установить: Component = V1 (схемное обозначение источника «Gain»), Parameter = Voltage, Start value — в первом случае указать коэффициент передачи цепи обратной связи β, обеспечивающий ООС заданной глубины и рассчитанный в п. 7.3.2 подготовительного задания, во втором случае — ноль, End value — в первом случае ввести ноль, во втором — коэффициент передачи β, гарантирующий ПОС и коэффициент передачи петли 0.8, рассчитываемый как (0.8/K), Sweep type = Linear, Increment step size — ввести число равное разности End value и Start value, Output node = 2. Внизу окна активировать команду «AC Frequency Analysis», нажать кнопку «Set AC options» и установить: Start frequency = 0.01 Гц, End frequency = 10 МГц, Sweep type = Decade, Number of point = 1000, Vertical scale = Decibel. Нажать кнопки «Accept», «Simulate». В окне результатов красным цветом отображаются харак-

87

теристики для стартового значения β, синим — финишного значения β. Кривые скопировать в отчёт.

По АЧХ в окне результатов измерить максимальный коэффициент усиления по напряжению в дБ (как максимальное значение уровня выходного сигнала в дБ за вычетом уровня входного сигнала в дБ, равного «минус» 60 дБ) и полосу пропускания по уровню «минус» 3 дБ от максимального значения АЧХ. Результаты измерений нанести на графики. Измеренные АЧХ цепи без ОС и с ООС сравнить с расчётными.

По результатам сделать вывод о влиянии ОС на АЧХ, ФЧХ активной цепи

иеё полосу пропускания.

7.5.3.Исследование нестабильности коэффициента усиления активной цепи при введении ООС

Установить температурный коэффициент сопротивления резистора R1 («First-order temperature coefficient (TC1)»), равным 0.01 1/°C. Отключить ОС. Снять АЧХ активной цепи для двух значений температуры — 20 и 60 °C. Для этого активировать команду «Temperature Sweep ...» меню «Analysis». В диалоговом окне установить: Start temperature = 20 °C, End temperature = 60 °C, Sweep type = Linear, Increment step size = 40 °C, Output node = 2. Внизу окна активировать команду «AC Frequency Analysis» и после нажатия кнопки «Set AC options» установить: Start frequency = 0.01 Гц, End frequency = 10 МГц, Sweep type = Decade, Number of point = 1000, Vertical scale = Linear. Нажать «Accept» и «Simulate». В окне результатов красным цветом отображаются характеристики цепи при температуре 20 °C, синим — 60 °C. АЧХ скопировать в отчёт. По АЧХ в окне результатов измерить максимальные коэффициенты усиления при обеих температурах: K20°C и K60°C. Результаты нанести на графики. Рассчитать неста-

бильность коэффициента усиления: (K20°C – K60°C)/K20°C.

Включить ООС заданной в табл. 21 глубины. Опыт повторить. Сравнить нестабильность коэффициента усиления цепи без ОС и с ООС. Найти их отношение и сравнить с глубиной ООС. Сделать вывод о влиянии ОС на нестабильность коэффициента передачи активной цепи.

7.5.4. Исследование нелинейных искажений сигнала в активной цепи с ОС

Разорвать ОС. Увеличить амплитуду гармонического колебания на входе усилительного каскада до величины, равной 100 мВ. Убедиться в наличии существенного искажения сигнала на выходе, обусловленного ограничением мгновенных значений. Оценить уровень нелинейных искажений. Для этого активировать команду «Fourier ...» меню «Analysis». В окне указать: Output node =

=2, Fundamental frequency = 1 кГц, Number of harmonics = 9, Vertical scale =

=Linear. Нажать «Simulate». Ниже измеренного спектра амплитуд выводится значение коэффициента гармоник в % (Total harmonic distortion), который харак-

88

теризует степень нелинейных искажений. Его величину привести в отчёте поверх временно́й диаграммы выходного сигнала.

Включить ООС заданной глубины. Наблюдать сигнал на выходе. Вновь оценить уровень нелинейных искажений. По результатам исследования сделать вывод о влиянии ООС на степень искажений, вносимых активной цепью.

7.5.5. Исследование снижения уровня помех в активной цепи с ООС

Включить в петлю ОС источник помех «Noise», переведя ключ «P» в нижнее положение. Перевести ключ «1» также в нижнее положение. Наблюдать и фиксировать сигналы в точках 2 и 3. Сделать вывод о влиянии отрицательной ОС на уровень помех на выходе активной цепи.

Контрольные вопросы к защите работы

1.Что такое обратная связь? Чем отличается последовательная обратная связь от параллельной обратной связи? Обратная связь по напряжению от обратной связи по току?

2.Чем характерна отрицательная обратная связь? Положительная обратная связь? Как определяется глубина обратной связи и что характеризует её величина?

3.Назовите применения отрицательной и положительной обратной связи

врадиотехнике.

4.Как влияет отрицательная (положительная) ОС на коэффициент усиления по напряжению? По току? По мощности?

5.Как изменяются АЧХ и ФЧХ активной цепи при её охвате ООС? Изменяется ли при этом полоса пропускания? Что с ней происходит при использовании в цепи ПОС?

6.Зависит ли величина входного сопротивления усилителя от наличия и вида ООС? Каким образом можно уменьшить входную ёмкость усилителя?

7.Что происходит с выходным сопротивлением усилителя при его охвате ООС по напряжению? по току?

8.Как уровень нелинейных искажений в усилителе зависит от вида обратной связи, используемой в усилителе?

9.За счёт чего в активной цепи с ООС имеет место снижение уровня шумов и увеличение отношения сигнал/шум?

10.Что понимают под устойчивость активных цепей с обратной связью? Назовите возможные условия потери устойчивости активной цепью.
