Определить по графику ФЧХ дифференциальную крутизну (наклон) её начального линейного участка в градусах на Гц (см. рис. 16): SФ ≈ ∆ϕ/∆f. Оценить время запаздывания сигнала в фильтре по формуле: tЗ 1 = SФ/360°. Внести полученное значение tЗ 1 в табл. 9.

3.3.2.Исследование временны́х характеристик ФНЧ и их связи

счастотными характеристиками

Снять переходную характеристику ФНЧ. Оценить по ней время запаздывания сигнала в фильтре.

Переключатель «Space» перевести в положение 2; переключатель «H» — в положение 1. Запустить моделирование. Используя осциллограф, снять отклик ФНЧ на единичное воздействие — ненормированную переходную характеристику hН(t). Поскольку наиболее информативной частью переходной характеристики является её начальная область, занимающая малый промежуток времени, для её изучения потребуется уменьшение масштаба временной оси («Time base»). Характеристику hН(t) снять, пронормировать (разделив все её значения на 1 В), значения переходной характеристики h(t) занести в табл. 10, график зарисовать (в масштабе).

Таблица 10

Определить по переходной характеристике h(t) время установления процессов tУСТ на выходе фильтра как интервал времени, по истечении которого значения h(t) отличаются от установившегося (единичного) значения не более чем на 5 % (при t > tУСТ мгновенные значения h(t) не должны выходить за пределы зоны 0.95…1.05 от установившегося значения). Внести полученное значе-

ние tУСТ в отчёт.

Оценить приближённо время задержки сигналов в фильтре, используя соотношение tЗ 2 ≈ tУСТ/3, и занести его в табл. 9. Сравнить полученное значение tЗ 2 со значением tЗ 1, определённым по графику ФЧХ фильтра. Сделать выводы.

30

Снять импульсную характеристику ФНЧ. Оценить по импульсной характеристике полосу пропускания фильтра и время запаздывания сигналов в нём.

Переключатель «H» перевести в положение 2 («Space», по-прежнему, в положении 2). Запустить моделирование. Используя осциллограф, снять отклик ФНЧ на малый по длительности прямоугольный импульс – ненормированную импульсную характеристику gН(t). Значения gН(t) пронормировать, поделив на известную площадь входного импульса (0.05 В мс), и занести в табл. 10.

Начертить в масштабе график импульсной характеристики. Проанализировать полученную характеристику, сравнить её с импульсной характеристикой ИФНЧ. Сделать выводы.

Полагая, что импульсная характеристика исследуемого фильтра близка по форме к характеристике ИФНЧ, приведённой на рис. 12, в, определить по изображённому в отчёте графику временно́й сдвиг максимума характеристики относительно её начала. Теоретически положение максимума импульсной характеристики идеального ФНЧ совпадает с величиной времени запаздывания сигналов в фильтре (см. рис. 12, в), следовательно, временно́й сдвиг максимума, измеренный по реальной характеристике, может быть использован для оценки величины tЗ 2. Полученное значение внести в табл. 9, сравнить с найденными ранее (по ФЧХ и переходной характеристике). Сделать вывод. Рассчитать среднее значение tЗ и внести в табл. 9.

Оценить по экспериментальной импульсной характеристике g(t) полосу пропускания фильтра. Для этого измерить интервалы времени ∆ti между нулями (2…3)-х боковых лепестков импульсной характеристики, вычислить среднее значение ∆tСР, произвести вторую экспериментальную оценку полосы пропускания ФНЧ по формуле Пf 2 ≈ 1/(2∆tСР) (см. рис. 15, в). Сопоставить полученное значение Пf 2 с другой оценкой, внести в табл. 9. Сделать вывод. Вычислить среднюю оценку Пf .

Убедиться в том, что переходная характеристика h(t) связана с импульсной характеристикой цепи g(t) интегральным преобразованием. Подключить к выходу фильтра интегратор (переключатель «I») и, подавая на вход прямоугольный импульс малой длительности, сопоставить сигнал на выходе интегратора с переходной характеристикой цепи. Для наблюдения отклика интегратора не обязательно подключать к его выходу осциллограф; достаточно выполнить команду «Transient…» меню «Analysis» (номер точки съёма реакции «Nodes for analysis» должен соответствовать номеру ноды на выходе интегратора; по умолчанию он (10) отображается на поле схем).

31

Установить непосредственную взаимосвязь временны́х и частотных характеристик ФНЧ при изменении его параметров.

Уменьшить (или увеличить) вдвое параметры всех реактивных элементов (Li и Ci). Вновь произвести измерение АЧХ, импульсной характеристики цепи, а также оценку полосы пропускания и времени запаздывания. Сравнить результаты с полученными ранее. Сделать выводы.

Контрольные вопросы к защите работы

1.Дать определение импульсной характеристики цепи. Изложить методику её расчета и экспериментального измерения. Каково практическое содержание этой характеристики?

2.Что такое переходная характеристика цепи? Как её рассчитать, располагая принципиальной схемой цепи? Как связаны между собой переходная и импульсная характеристики?

3.Что такое амплитудно-частотная и фазочастотная характеристики цепи?

Скакой целью их определяют? Какова методика расчёта и экспериментального измерения этих характеристик?

4.Какую цепь называют фильтром нижних частот? Что такое частота среза и полоса пропускания ФНЧ. Изобразить АЧХ и ФЧХ реального ФНЧ.

5.Изобразить качественно АЧХ и ФЧХ ИФНЧ. Что определяет наклон ФЧХ идеального ФНЧ?

6.Изобразить две импульсные характеристики идеального ФНЧ, соответствующие двум частотным характеристикам, отличающимся частотой среза. Как поведёт себя импульсная характеристика фильтра, если частота среза АЧХ фильтра будет неограниченно возрастать? Устремится к нулю?

7.Как скажется на импульсной характеристике идеального ФНЧ изменение наклона его ФЧХ? Увеличение коэффициента передачи в пределах полосы пропускания?

8.В чем заключается принципиальное различие импульсных характеристик реального ФНЧ и идеального? Сформулировать условие физической реализуемости цепи.

9.Изобразить качественно АЧХ и ФЧХ RC-фильтра нижних частот (см. позицию 1 в табл. 11), указать координаты их характерных точек. Чем отличаются эти характеристики от характеристик ИФНЧ? Как скажется на АЧХ и ФЧХ RC-фильтра увеличение сопротивления R? Уменьшение ёмкости C?

32

10. При каких условиях отклик линейной радиотехнической цепи на одиночный прямоугольный импульс можно считать импульсной характеристикой цепи? Пояснения дать применительно к конкретной цепи исходя из двух позиций − временно́й и частотной.

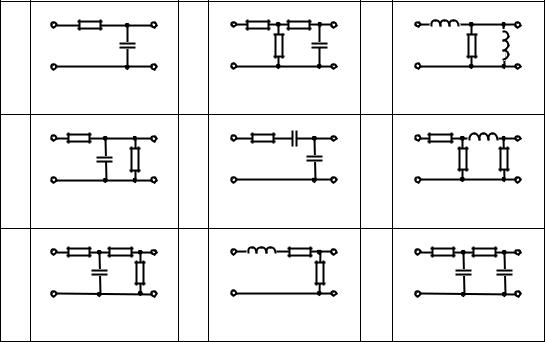

11. Изобразить качественно АЧХ фильтров, схемы которых приведены в табл. 11. Использовать при этом физическую трактовку понятия АЧХ и схемы замещения фильтра на нулевой и бесконечно большой частоте.

12. Какие линейные радиотехнические цепи называют минимально-фазо- выми? неминимально-фазовыми? Перечислить основные свойства минимальнофазовых цепей. К какому типу цепей относятся исследуемый в работе ФНЧ?

Литература: [1, с. 120-126; 130-137], [2, с. 65-68; 216-217; 570; 647-648], [3, с. 193-199].

33

ЛАБОРАТОРНАЯ РАБОТА № 4

ЛИНЕЙНОЕ АПЕРИОДИЧЕСКОЕ УСИЛЕНИЕ ВИДЕОСИГНАЛОВ

4.1. Цель работы

Цель работы — установить взаимосвязь характеристик линейного апериодического усилителя с номинальными значениями элементов его схемы. Выяснить на примере видеосигналов, при каких условиях возможно неискаженное усиление.

4.2. Краткие теоретические сведения

Неискажённое усиление сигналов предполагает, прежде всего, отсутствие искажений, обусловленных нелинейностью характеристик активных элементов. Самым простым способом реализации такого режима является обеспечение линейного усиления, которое возможно при малых уровнях сигналов в усилителе, таких, что задействованные участки вольтамперных характеристик (ВАХ) активного элемента (полупроводникового прибора) близки к линейным.

Идеальный линейный (или неискажающий) усилитель должен обладать равномерной АЧХ и линейной ФЧХ в пределах полосы частот, занятой спектром проходящего через усилитель (усиливаемого) сигнала (рис. 17). Равномерность АЧХ позволяет сохранить без изменения форму амплитудного спектра усиливаемого сигнала, линейность ФЧХ — обеспечить одинаковое запаздывание гармонических составляющих сигнала разных частот.

0Шf

Рис. 17

Поскольку большинство реальных сигналов обладает теоретически неограниченным спектром, то протяжённость участков равномерности АЧХ и линейности ФЧХ должна быть бесконечной. Последнее обеспечить на практике невозможно, поэтому при усилении реальных сигналов реальными усилителями всегда возникают линейные искажения (частотные – за счёт неравномерности АЧХ, фазовые – нелинейности ФЧХ). Для реализации допустимого уровня линейных искажений достаточно, чтобы характеристики реального и идеального усилителей соответствовали хотя бы в пределах практической ширины спектра входного сигнала.
