Таблица 20 |
|
Данные для определения зон действия монтажных кранов |
|||
|
|
|
|
Высота возможного |
Минимальное расстояние |
||
падения груза (предмета), |
отлета груза (предмета), м |
||
(высота здания Нзд), м |
|
|
|
перемещаемого краном |
предметов в случае их |
||
|
|||
|
груза в случае его |
падения со здания |
|
|
падения (x1) |
(x2) |
|
|
|
|
|
До 10 |
4 |
3,5 |
|
» 20 |
7 |
5 |
|
» 70 |
10 |
7 |
|
» 120 |
15 |
10 |
|
» 200 |
20 |
15 |
|
» 300 |
25 |
20 |
|
» 450 |
30 |
25 |
|
Примечание — При промежуточных значениях высоты возможного падения грузов |
|||
(предметов) минимальное расстояние их отлета допускается определять методом |
|||
интерполяции |
|
|
|
Опасные зоны дорог, подъездов, подходов – это часть территории строительной площадки в пределах опасной зоны работы крана, где осуществляется движение транспортных средств, работа других механизмов или могут находиться люди, не участвующие в работе с краном. Эти зоны на СГП необходимо выделять особо и обозначать с помощью штриховки (рис. 10).
При привязке башенных кранов в стеснённых условиях возникает необходимость введения ограничений в их работу (ограничения поворота стрелы, вылета стрелы, передвижения крана). Различаются принудительные и условные ограничения.
Принудительные ограничения заключаются в установке датчиков и концевых выключателей, обеспечивающих аварийное отключение крана в заданных пределах.
Условные ограничения рассчитаны на внимание и опыт крановщика, стропальщиков, монтажников и представляют собой условное обозначение строительной площадки предупреждающими сигналами: днём – красными флажками, в тёмное время суток – красными гирляндами из ламп и фонарей.
Размещение сигналов с указанием способа их исполнения необходимо отразить на СГП.
Дополнительные рекомендации по размещению монтажных кранов, подъёмников, по введению ограничений в их работу, а также сведения об условных обозначениях на СГП смотри в [29, 35, 38, 39, 40, 47,48].
36

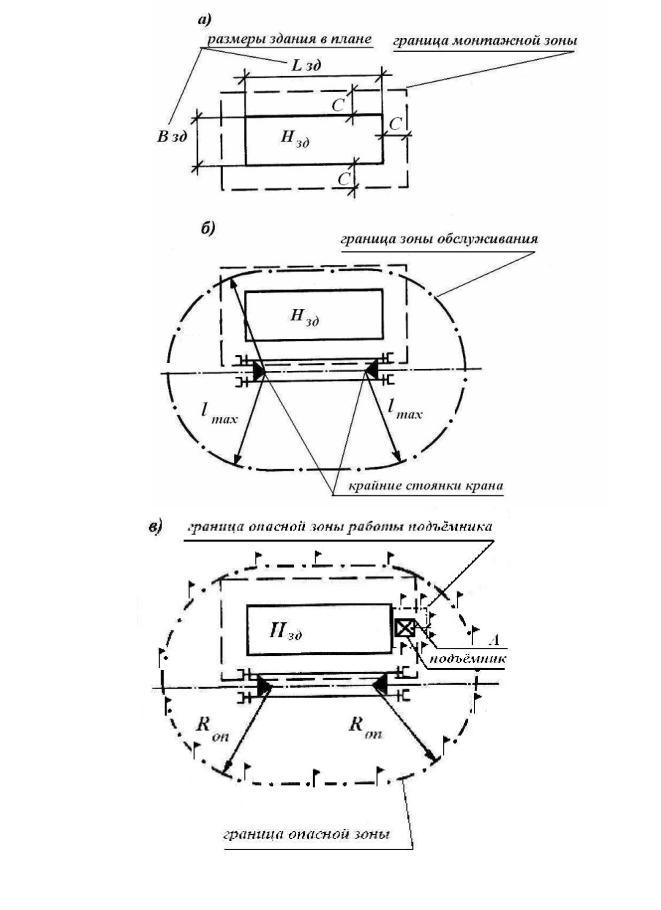

Рис. 6. Схема определения зон действия башенного крана при возведении надземной части здания: а - монтажной зоны; б - зоны обслуживания; в - опасной зоны
37

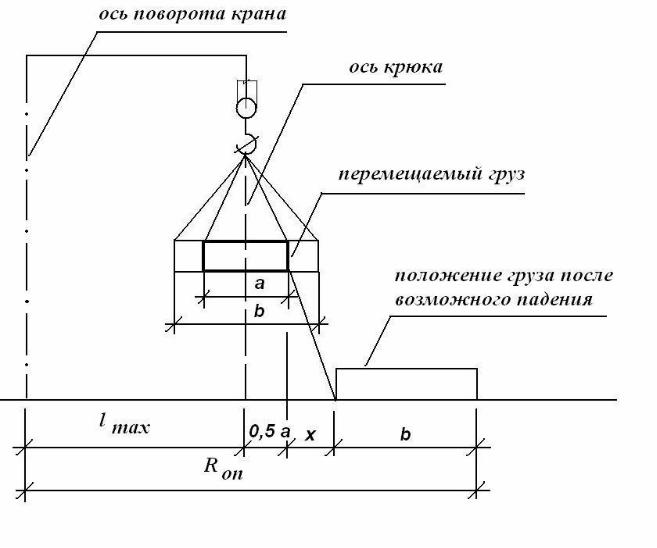

Рис.7. Схема для определения границы опасной зоны перемещаемого краном груза:
Rоп – радиус опасной зоны;
lmax – максимальный вылет стрелы крана;
a– наименьший габарит перемещаемого груза;
b– наибольший габарит перемещаемого груза;
x– минимальное расстояние отлёта груза согласно [5, табл. П. Г.1] или табл. 20
38

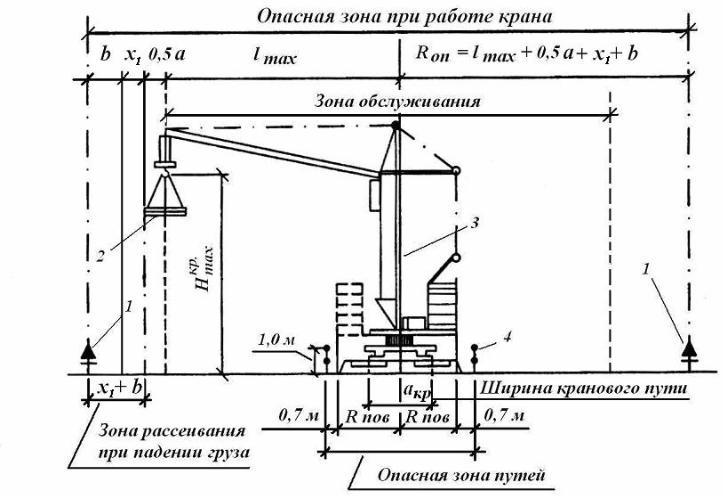

Рис. 8. Схема для расчета зон башенного крана:
1 – знак по технике безопасности на границе опасной зоны;
2 – груз;
3 – ось подкрановых путей (ось поворота крана);
4 – ограждение подкрановых путей
39

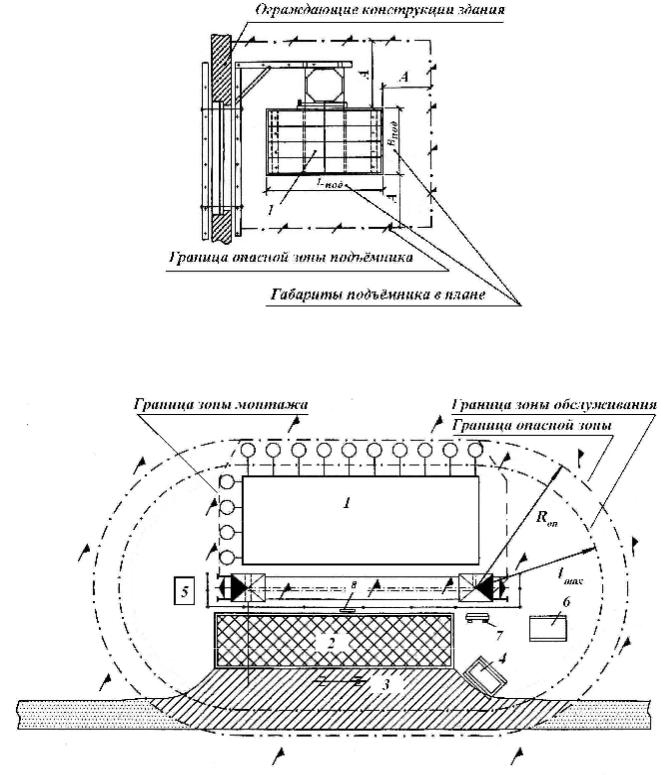

Рис.9. Схема определения опасной зоны при работе грузового подъёмника:
1 – подъёмник; А – привязка границы опасной зоны при работе подъёмника
Рис.10. Схема размещения элементов СГП внутри опасной зоны работы крана на рельсовом ходу: 1 – строящееся здание; 2 – площадка для складирования; 3 – площадка для разгрузки автотранспорта; 4 – площадка для приёма раствора; 5 – место нахождения контрольного груза; 6 – место хранения грузозахватных приспособлений и тары; 7 – стенд со схемами строповки грузов; 8 – шкаф электропитания крана
40
