Особенности размещения монтажных кранов при возведении различных по конфигурации в плане зданий жилищно-гражданского назначения (жилые дома, гостиницы, общежития, административные здания и т. п.) показаны на рис.11.

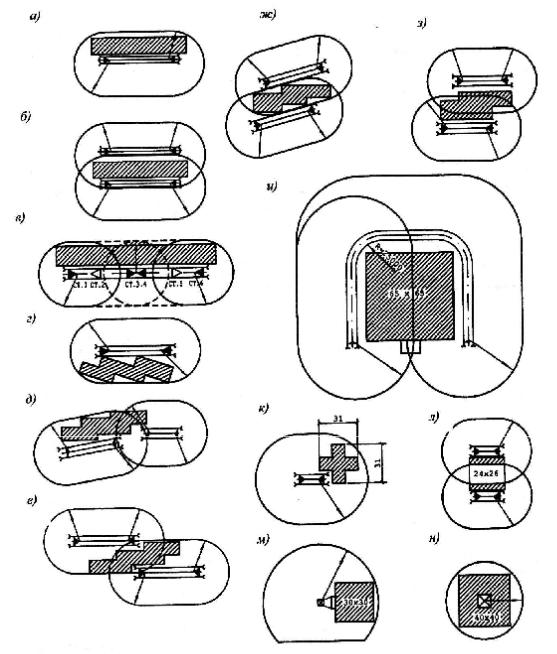

Рис.11. Схемы привязки монтажных кранов при возведении зданий жилищно-
гражданского назначения: а – при строительстве протяжённых зданий, прямоугольных в плане (1 кран с одной стороны); б – при строительстве протяжённых зданий, прямоугольных в плане (2 крана с двух сторон); в – при установке двух кранов на общих путях; г, д, е, ж, з – при строительстве зданий ступенчатой формы в плане (краны с одной и двух сторон); и – при строительстве зданий больших габаритов (1 кран с трёх сторон); к – при строительстве зданий башенного типа (1 кран с одной стороны); л – при строительстве зданий башенного типа (2 крана с двух сторон); м – при строительстве зданий башенного типа приставным краном; н –
при строительстве зданий башенного типа самоподъёмным или переставным краном
41
3.2.2. Внутрипостроечные автодороги
Проектирование автодорог предполагает:
–размещение монтажных механизмов на строительной площадке;
–определение зон действия монтажных механизмов;
–привязка постоянных дорог к строящемуся объекту;
–анализ расположения постоянных дорог относительно зоны обслуживания;
–размещение временных дорог (в случае расположения постоянных дорог вне зоны обслуживания);
–разработка схемы движения транспорта;
–определение параметров дорог;
–назначение конструкции дорог;
–расчёт объёмов работ и необходимых ресурсов.
При трассировке дорог следует соблюдать следующие основные расстояния
иразмеры:
–между дорогой и складом – 0,5 ÷1,0 м;
–между дорогой и подкрановыми путями – 6,5 ÷12,5 м;
–между дорогой и ограждением строительной площадки – 1,5 м;
–ширина дорог при движении в одном направлении – 3,5 м;
–ширина дорог при движении в двух направлениях – 6,0 м;
–минимальный радиус закругления – 12 м.
Подробные рекомендации по назначению конструкции временных дорог, расчёту объёмов работ и ресурсов, необходимых для их устройства смотри в [29, 35, 38, 39, 40, 47, 48, 49].
3.2.3. Размещение складов
После расчёта площади складов, определения их размеров в плане, необходимо разместить и привязать складские территории на стройгенплане. При этом следует учитывать, что:
–склады размещаются в пределах зоны обслуживания монтажным механизмом, как правило, с продольной стороны здания;
–привязка складов осуществляется вдоль дорог на расстоянии ≥ 1 м;
–на каждые 30 м длины склада по фронту устраиваются проходы шириной 1 м;
–на каждые 100 м длины склада по фронту устраиваются проезды шириной 3,5 ÷4,0 м.
Подробнее о размещении складов на СГП смотри в [29, 35, 38, 39, 40, 47, 48, 49].
42
3.2.4. Размещение временных зданий
После расчёта и подбора временных инвентарных зданий с определением габаритных размеров производится их размещение на стройгенплане исходя из следующих соображений:
–бытовые помещения располагаются отдельной группой вблизи входа на строительную площадку вне зоны действия монтажных кранов;
–временные здания располагаются при максимальном приближении к действующим коммуникациям;
–минимальное расстояние до границы опасной зоны – 1,5 м ;
–минимальное расстояние до ограждения строительной площадки
–1,5 м;
–минимальное расстояние между временными инвентарными зданиями
–1,0 м;
–при размещении временных зданий на СГП показываются габариты помещений, привязка в плане, подключение их к коммуникациям.
Более подробные рекомендации по размещению временных зданий смотри в [29, 35, 38, 39, 40, 47, 48, 49].
3.2.5. Трассировка водопроводной сети
Сети временного водопровода устраиваются по кольцевой, тупиковой или смешанной схемам. Более надёжной является кольцевая схема.
Привязка сети водоснабжения состоит в следующем:
–нанесение сетей постоянного и временного водопровода;
–обозначение мест подключения трассы временного водопровода к источнику и к потребителям;
–нанесение на план насосных, колодцев, гидрантов и раздаточных устройств.
Колодцы с пожарными гидрантами располагаются на расстоянии:
–не более 100 м от мест тушения пожара;
–не более 50 м и не менее 5 м от строящихся зданий;
–2 м от края дороги.
Подробнее о трассировке водопроводной сети смотри в [29, 35, 38, 39, 40, 47, 48, 49].
3.2.6. Трассировка сети электроснабжения
Рекомендации по расположению временной электросети на строительной площадке смотри в п. 3.1.5., а также в [29, 35, 38, 39, 40, 47, 48, 49].
43
4. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА И ПОЖАРНОЙ БЕЗОПАСНОСТИ
При разработке ППР следует предусматривать мероприятия по охране труда и технике безопасности в соответствии со СНиП 12-03-2001, а вопросы пожарной безопасности - в соответствии с требованиями «Правил пожарной безопасности при производстве строительно-монтажных работ».
При проектировании возведения объекта строительства следует предусматривать следующие мероприятия:
–при совмещённом выполнении нескольких механизированных работ минимальное расстояние между рабочими зонами машин должно быть не менее 5 м;
–на одной захватке может работать только одна крупная машина;
–в зоне механизированных строительных процессов не допускаются
работы, несвязанные с обслуживанием машин и механизмов;
–особое внимание следует обратить на работы с использованием ручного труда в неблагоприятных условиях (на высоте, с лакокрасочными составами и т.п.).
При разработке стройгенплана следует предусматривать следующие мероприятия:
–выделение опасных зон;
–размещение временных зданий вне зоны действия монтажных кранов;
–наибольшая удалённость при размещении санузлов ≤ 200 м;
–расстояние от питьевых установок до рабочих мест ≤ 75 м;
–создание условий труда, исключающих возможность поражения электрическим током в соответствии с [5];
–размещение мест курения, пожарных постов, оборудованных инвентарём для пожаротушения.
Подробнее о мероприятиях по охране труда при разработке ППР смотри в
[5, 29, 35, 38, 39, 40, 47, 48, 49].
5. РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПО ПРОЕКТУ
5.1. Технико-экономические показатели по календарному плану производства работ
Эффективность принятых в календарном плане решений оценивается следующими показателями (расчёт данных ТЭП смотри в п. 2.4.):
1.å Труч – общая трудоёмкость строительства объекта, чел.-дни;
2.Т – общая продолжительность строительства, дни;
44
3.Rmax – максимальное количество рабочих на объекте в сутки;
4.Rср – среднее количество рабочих на объекте в сутки;
5.Кнер – коэффициент неравномерности движения рабочих.
5.2.Технико-экономические показатели по стройгенплану
1.Площадь строительного участка Fу, м2;
2.Площадь временных зданий Fвз, м2;
3.Площадь складов Fскл, м2;
4.Площадь постоянных дорог Fпд, м2;
5.Площадь временных дорог Fвд, м2;
6.Протяжённость ограждения Pогр, м. п.;
7.Протяжённость сети постоянного водопровода Pпв, м. п.;
8.Протяжённость сети временного водопровода Pвв, м. п.;
9.Протяжённость сети временного электроснабжения Pвэ, м2;
10.Коэффициент застройки Kз:
Kз= (Fвз + Fскл) / Fу; |
(52) |
11. Коэффициент использования территории Kит: |
|
Kит= (Fвз + Fскл+ Fпд+ Fвд+ Fик) / Fу , |
(53) |
где Fик= (Pвв+ Pпв+ Pвэ)∙ 1, |
(54) |
1 – один метр условно принятой ширины инженерных коммуникаций.
6. ОСОБЕННОСТИ РАЗРАБОТКИ ПРОЕКТА ПРОИЗВОДСТВА РАБОТ ПРИ РЕКОНСТРУКЦИИ
6.1. Особенности календарного планирования при реконструкции объектов
Реконструкция – особая разновидность строительства, связанная с
переустройством существующих зданий и сооружений с целью изменения их функционального назначения, замены устаревшего оборудования, изношенных конструкций, приведения зданий в соответствие с современными требованиями.
Реконструкция жилищно-гражданских объектов проводится с целью повышения комфортности, продления жизни зданий, увеличения площади за счёт надстроек, пристроек и т.п.
При проектировании производства работ по реконструкции зданий и сооружений следует обратить внимание на следующие отличительные особенности:
