Материал: Разработка основных разделов проекта производства работ. Ткаченко А.Н., Матренинский С.И

1.3. Калькуляция трудовых затрат

Документом, отражающим перечень и объёмы работ, нормативные затраты труда и машинного времени, зарплату является калькуляция трудозатрат.

Номенклатура работ и единицы измерения их объёмов должны соответствовать Единым Нормам и Расценкам (ЕНиР) [14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24].

В перечень работ включаются все основные работы, определяющие технологическую последовательность строительства.

Используя подсчитанные объёмы работ [32] и нормативные данные из ЕНиР, определяются трудоёмкость, затраты машинного времени и зарплата работников.

Трудоёмкости неосновных (специальных и неучтенных) работ подсчитываются в процентах от суммы затрат труда на основные СМР:

–подготовительные работы – 2 %;

–внутренние санитарно-технические работы – 10 %;

–внутренние электромонтажные работы – 5 %;

–монтаж технологического оборудования – 10-15 %;

–пусконаладочные работы – 0,5-1,5 %;

–благоустройство территории – 4 %;

–подготовка объекта к сдаче – 1 %;

–прочие и неучтённые работы – 15-25 %.

Результаты расчётов сводятся в табл. 3.

6

1.4. Расчёт потребности в основных строительных материалах, изделиях и полуфабрикатах

Потребность основных строительных материалов, изделий, полуфабрикатов определяется по нормам расхода строительных материалов [33] на основании ведомости объёма работ (в составе калькуляции трудозатрат). Расчёт выполняется по форме табл. 4.

Таблица 4 Ведомость подсчёта потребности в материалах, изделиях и полуфабрикатах

2. ПРОЕКТИРОВАНИЕ ВОЗВЕДЕНИЯ ОБЪЕКТА СТРОИТЕЛЬСТВА

2.1. Проектирование вариантов производства работ

Проектирование технологии возведения здания предполагает назначение наиболее эффективных методов производства работ, выбор технических средств (строительных машин, механизмов, оборудования, оснастки и др.), комплектование трудовых коллективов (строительных бригад и звеньев), рациональное использование материальных ресурсов (строительных конструкций, изделий, полуфабрикатов и др.).

Проектирование возведения здания заключается в рассмотрении возможных методов производства работ (на основе предварительного анализа конструктивных особенностей объекта) с последующим выбором двух наиболее целесообразных для проведения дальнейшего сравнения.

При разработке способа производства работ для механизированного строительного процесса решающую роль играет выбор ведущего механизма и схемы производства механизированных работ.

При выборе методов производства монтажных работ необходимо рассматривать, как минимум, два варианта механизмов и один-два варианта схем производства работ, при этом сочетания схем монтажа и применяемых кранов могут быть различными. Некоторые из возможных вариантов возведения здания приведены в табл.5.

Выбор наиболее эффективного метода производства работ осуществляется по результатам технико-экономического сравнения альтернативных вариантов

(см. п. 2.1.4.).

Таблица 5

Сочетания факторов различия между вариантами производства работ

2.1.1. Разработка схемы производства работ

Схема производства работ разрабатывается для одного из основных строительных процессов (монтаж надземной части здания).

На схеме монтажа элементов каркаса (остова) здания должны быть отражены:

–план здания (план типового этажа);

–разбивочные оси здания;

–смонтированные и монтируемые конструкции;

–последовательность установки монтажных элементов;

–траектории движения, стоянки кранов и их привязки к разбивочным осям;

–крановые пути и их привязки к разбивочным осям (для башенных кранов);

–зоны складирования монтажных элементов;

–временные дороги и др.

Схема монтажа конструкций промышленных зданий разрабатывается в соответствии с [26, 27, 28, 30, 31, 35, 39, 54, 55, 57, 61, 62].

Схема монтажа конструкций жилых и общественных зданий

разрабатывается в соответствии с [31, 35, 38, 39, 40, 54, 55, 57, 61, 62].

Методы монтажа конструкций жилых и общественных зданий, отражаемые на схеме производства работ, зависят во многом от конструктивных особенностей этих зданий.

Крупнопанельные жилые и общественные здания по конструктивным схемам подразделяются на бескаркасные и каркасные.

В зависимости от конструктивной схемы последовательность монтажа конструкций типового этажа крупнопанельного здания может быть следующей:

1.Монтаж бескаркасных зданий с продольными несущими стенами (рис.1):

–панели стен, образующие угол секции;

–панели наружной продольной стены, удалённой от крана;

–внутренние поперечные панели, примыкающие к дальней продольной стене;

–панели торцовой и средней продольной несущих стен;

–панели продольной наружной стены, ближайшей к крану;

–внутренние поперечные панели, примыкающие к ближней продольной стене;

–санитарно-технические кабины;

–панели перекрытий.

9

а

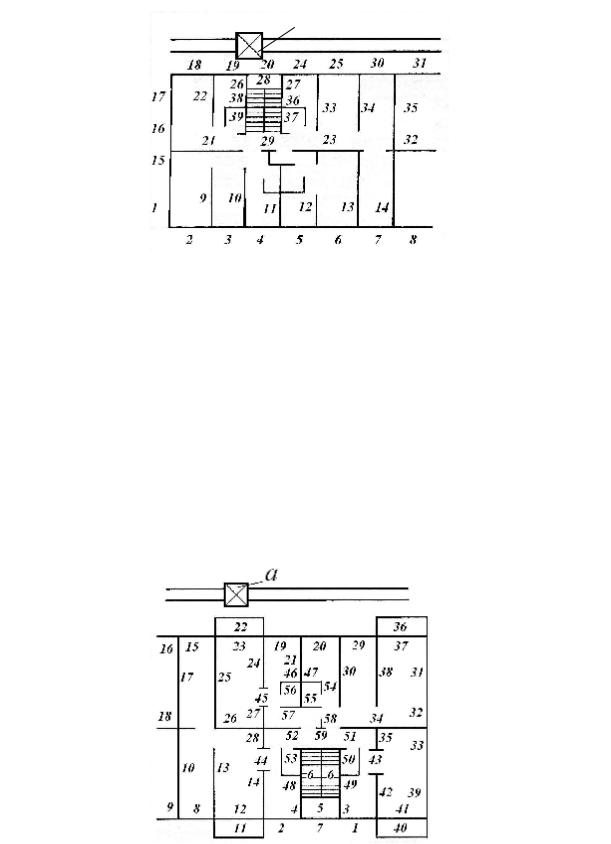

Рис. 1. Схема установки панелей в бескаркасных зданиях с продольными несущими стенами: а – монтажный кран; 1, 2, 3… – порядковый номер

очерёдности установки панелей

2. Монтаж бескаркасных зданий с поперечными несущими стенами (по принципу «на кран») (рис.2):

–наружные панели стен лестничной клетки;

–внутренние поперечные панели стен лестничной клетки;

–лестничные площадки и марши;

–внутренние поперечные панели стен;

–удалённые наружные продольные панели стен;

–внутренние продольные панели;

–ближние продольные панели;

–санитарно-технические кабины;

–панели перекрытий.

Рис. 2. Схема установки панелей в бескаркасных зданиях с поперечными несущими стенами: а – монтажный кран; 1, 2, 3… – порядковый номер

очерёдности установки панелей

10
