УДК 624.014
ПРИМЕНЕНИЕ BIM-ТЕХНОЛОГИЙ
ДЛЯ ПРОЕКТИРОВАНИЯ КРИВОЛИНЕЙНЫХ ПОКРЫТИЙ НА ОСНОВЕ ПРОСТРАНСТВЕННЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ
Д. И. Емельянов1, Д. Н. Кузнецов2, Л. А. Федосова3, А. А. Глушков4
Воронежский государственный технический университет1, 2, 3
ООО «Ресурс»4 Россия, г. Воронеж
1Канд. техн. наук, доц. кафедры металлических и деревянных конструкций
2Ст. преподаватель кафедры металлических и деревянных конструкций Тел.: +7(910)3468912, e-mail: kuznecov82@bk.ru
3Ассистент кафедры технологии, организации строительства, экспертизы и управления недвижимостью
4Инженер по экспертизе зданий и сооружений
Описывается последовательность реализации решетчатых криволинейных покрытий c применением BIMтехнологий. Приводится обоснование целесообразности применения решетчатых конструкций для покрытий криволинейной формы. Рассмотрен процесс формирования криволинейных покрытий на основе пространственных решетчатых конструкций с применением BIM-технологий. Выбрано два наиболее рациональных варианта регулярной решетки для формообразования пространственных решетчатых конструкций криволинейных покрытий положительной гауссовой кривизны. Для обоих вариантов решетки смоделированы типовые элементы структуры. Описан алгоритм формирования криволинейных покрытий в программном комплексе Revit.
Приводятся результаты параметрического моделирования на двух примерах покрытий криволинейного очертания. Для каждого варианта покрытия получено по две модели с разными вариантами решетки. Всего создано четыре модели. Затрагивается методология проектирования криволинейных пространственных решетчатых конструкций. Описаны преимущества моделирования сложных архитектурных форм с использованием BIM-технологий.
Ключевые слова: BIM-технологии, программный комплекс Revit, моделирование криволинейных покрытий, информационное моделирование, решетчатые конструкции.
Введение
В современном строительстве архитектурная выразительность зданий достигается использованием криволинейных геометрических форм, которые имеют как очертания стеновых ограждений, так и конструкций покрытия. Такие проектные решения обеспечивают целостность архитектурного стиля. Наиболее важными являются конструкции покрытия, которые должны отвечать следующим многочисленным условиям: перекрывать пролёт здания, воспринимать нагрузку от ограждающих конструкций и инженерных систем, воспринимать снеговую нагрузку, иметь низкое значение собственного веса и геометрию, позволяющую отводить осадки, технологично собираться при монтаже, иметь габариты, доступные для транспортировки с завода-изготовителя, и прочее. Совместить перечисленные требования к покрытию с криволинейным очертанием является сложной задачей. В отдельных случаях пространственную форму покрытия конструктивно можно реализовать плоскими ферменными конструкциями с криволинейным верхним поясом. При этом конструкции плоских ферм объединяются в пространственную несущую систему с помощью стержневых
___________________________________________
© Емельянов Д. И., Кузнецов Д. Н., Федосова Л. А., Глушков А.А., 2019
71
прямолинейных элементов: прогонов, распорок, связевых и других элементов. Однако применение плоских ферм для создания покрытий с пространственным криволинейным очертанием имеет существенные ограничения, связанные с необходимостью пространственного моделирования сложной формы. Применение таких конструкций также позволяет обеспечить плавный переход от стоек к покрытию, без резкого изменения геометрии здания.
Пространственные решетчатые конструкции имеют легкий вес и регулярную структуру [1]. В СССР были разработаны и до настоящего времени широко используются в строительстве серийные проектные решения пространственных решетчатых покрытий. Например, типовая серия 1.466-2 «Пространственные решетчатые конструкции из труб типа Кисловодск», в которой предлагаются для применения плоские структурные покрытия [3, 4]. Однако использовать регулярную структуру решетчатой конструкции при проектировании покрытия с пространственным криволинейным очертанием проблематично, так как возникают непреодолимые геометрические и технические трудности. Решение такой задачи значительно упрощается при использовании инженерами современных программных комплексов для автоматизированного проектирования с применением Информационного Моделирования Здания - Building Information Modeling (BIM) [2]. В настоящее время имеется большое количество публикаций, посвященных преимуществам использования BIM-технологий [5, 6, 7, 9, 10]. Однако в опубликованных для инженеров статьях весьма мало разработок реальных способов трехмерного моделирования с помощью программных комплексов [8, 11]. Наиболее широкую практику применения среди программ с использованием BIM-технологий получил программный комплекс Revit 2018, который содержит широкую линейку инструментов для моделирования различных конструктивных решений, включая трехмерные информационные модели для покрытий с криволинейным очертанием поверхности и решетчатыми несущими системами.
1. Объект моделирования
Рассмотрим компьютерные модели покрытия криволинейного пространственного очертания для здания прямоугольной формы в плане с размерами 21x36 м. В первой модели покрытия выберем две опорные точки покрытия на одной отметке вдоль одной из координационных осей и еще две опорные точки - на 3 м выше и на 3 м ниже относительно первой опорной линии по второй координационной оси. В шаблоне для создания моделей используя вкладки «Семейства -Новые концептуальные формы», через указанные точки проведем два сплайна – две кривые линии с стрелой подъема в середине пролета f=1,8 м (рис. 1). Выделяем данные линии и нажав кнопку на панели – «Создать форму» получаем поверхность №1 (рис. 2). Вторая модель покрытия будет иметь четыре опорные точки на одинаковой отметке, а сплайн, образующий поверхность, зададим по длине пролета 36 м со стрелой подъема, равной f=6 м (рис. 3). Мы создали две поверхности двоякой положительной гауссовой кривизны. Полученные модели необходимы для создания решетчатой конструкции покрытия описывающей поверхности №1 и №2 (см. рис. 2, 3). Элементы нижних поясов решетчатых конструкций будут повторять геометрию криволинейной поверхности. Структурные конструкции покрытий будут описывать данные поверхности.
72

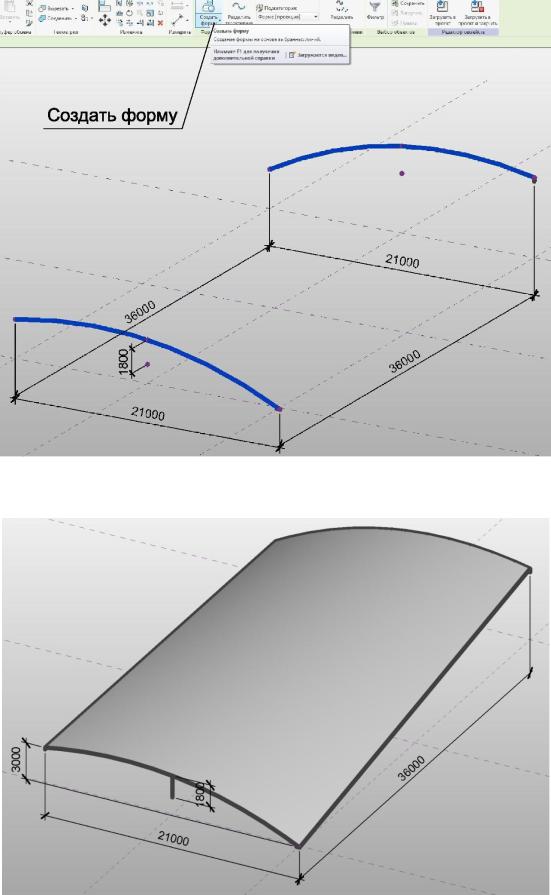

Рис. 1. Общий вид – поверхность №1
Рис. 2. Общий вид – поверхность №1
73

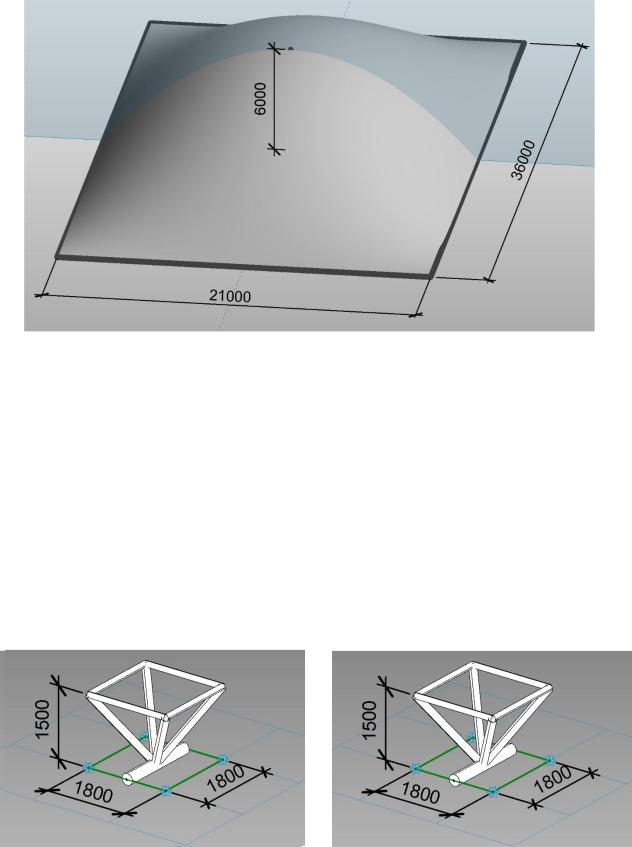

Рис. 3. Общий вид-поверхность №2
2. Методика моделирования решетчатой конструкции
Создадим два новых семейства – это два типа регулярной решетки пространственной конструкции, которые можно назначать криволинейным поверхностям для создания пространственных решетчатых моделей. Такие семейства создаются один раз. В дальнейшем можно менять геометрические параметры решетки модели (шаг, высоту и др.). Термин «Семейство» использует среда программы Revit и подразумевает модель конструкции или модель части строительной конструкции, которую возможно загружать в проекты. Для создания семейства выполним следующую последовательность действий: «Новое семействоВыбор шаблона – Метрическая система, панель витража на основе образца». И в указанном шаблоне создаем два типа решетки «Семейство №1» (рис. 4, а) и «Семейство №2» (рис. 4, б) с размерами в плане 1,8x1,8 м, а высоту структуры семейств назначаем h=1,5 м.
а) |
б) |
Рис. 4. Виды регулярной решетки пространственной конструкции:
а) вид решетки №1 (Семейство №1); б) вид решетки №2 (Семейство №2)
