после включения питания и не требует нажатия клавиши [rec]. Проверить режим «diskoverwrite» (Перезапись данных на диск) для выбора режима сохранения данных на жесткий диск: «ON» (По умолчанию данные будут записаны поверх старых после заполнения диска); «OFF» (После заполнения жесткого диска запись прекращается).

10)Установить длительность хранения всех данных на жестком диске и автоматического удаления старых файлов в течение 30 дней. В разделе «autodelete» (Режим автоудаления) выбрать, последовательно переключая, пос-

леднюю позицию [NONE → 12HOURS → 1DAY ... 6DAYS → 1WEEK ...

4WEEKS → 30 DAYS] (Не выполнять → 12 часов → 1 день ... 6 дней →

1 неделя ... 4 недели → 30 дней). Для выхода из меню без сохранения изменений, нажмите [ESC], с сохранением – [MENU].

11)Определить разрешение и скорость записи сигналов от каждой видеокамеры, для чего вызвать меню «setup», далее «record», затем «mode». Возмож-

ные настройки разрешения D1 – для NTSC 720 × 480 (PAL 720× 576), Field – для 720 × 240 (PAL 720 × 288), CIF – для 360 × 240 (PAL 360 × 288). Скорость записи указана после разрешения через дробь, как текущая / максимальная, к/с.

6.3.Содержание отчета

1)Краткие теоретические сведения о технических средствах видеонаблюдения.

3)Определить оставшееся время записи на видеорегистратор и статус режима «повторного использования».

4)Для режима последовательного переключения каналов записать время смены сигнала с видеокамер.

5)Оценить величину разрешения изображения при ее последовательном увеличении в 2, 4 и 8 раз на одной из видеокамер. Сделать вывод о возмож-

15

ности распознавания образа произвольного тестового объекта, например, авторучки, на различном расстоянии от видеокамеры.

6)Отразить настройки параметров записи видеоинформации.

7)Записать настройки разрешения и скорости записи сигналов от каждой видеокамеры.

8)Ответы на контрольные вопросы.

6.4.Контрольные вопросы

1)Какие виды технических средств видеонаблюдения существуют?

2)Места установки и особенности технических средств видеонаблюдения, обеспечивающих:

а) видеоидентификацию; б) видеораспознавание; в) видеообнаружение; г) видеомониторинг.

Практическая работа 7

СИСТЕМА КОНТРОЛЯ ДОСТУПА

Ц е л ь р а б о т ы: изучить назначение, структуру, устройство и принцип работы системы контроля доступа, реализованной на базе системы безопасности «Цирконий-С2000».

7.1. Краткие теоретические сведения

Интегрированная система безопасности «Цирконий-С2000» предназначена для использования в качестве системной основы для создания централизованных комплексов безопасности объектов различного назначения. Система обеспечивает разграничение и контроль доступа персонала внутри объекта, разграничение и контроль доступа к пультам управления, охрану периметров и расположенных на территории объекта зданий, сооружений, зон (помещений), а также информационное взаимодействие с системами охранного телевидения. Система предназначена для сбора, обработки и отображения информации о сос-

16

тоянии и режимах работы технических средств обнаружения, контроля доступа и других устройств, включаемых в состав комплексов безопасности, управления их работой, взаимодействия с внешними системами, формирования отчетов о работе системы.

При создании централизованного комплекса безопасности на базе системы «Цирконий-С2000» охраняемый объект делится на участки по периметру и зоны по территории, зданиям, сооружениям.

Для управления доступом каждому абоненту выдается карта-пропуск, которая используется как один из идентификаторов личности при проходе через точки доступа. Дополнительным идентификатором может служить набираемый сотрудником личный код, может использоваться один из биометрических признаков (изображения кисти руки или отпечаток пальца) при подключении соответствующих устройств.

Система «Цирконий-С2000» является гибкой, архитектурно открытой системой с иерархическим распределением функций по компонентам нескольких уровней (рис. 7.1).

Автоматизированные рабочие места (АРМы) операторов, работающие непрерывно в круглосуточном режиме, образуют оперативный уровень управления комплексом безопасности объекта и обеспечивают, в том числе с использованием графических планов, интерфейс пользователя для управления разнообразной периферийной аппаратурой: контроллерами, средствами обнаружения (СО), электромеханическими запирающими устройствами (ЭМЗУ), турникетами и т. п.

АРМ для изготовления пропусков на основе prox-карт обеспечивает подготовку макетов пропусков, ввод персональных данных абонентов, в том числе ввод их фотографии с помощью цифрового фотоаппарата или сканера, печать пропусков и учетных карточек о выдаче пропуска.

АРМ администратора предназначен для конфигурирования системы, ведения базы данных абонентов с разрешительными данными, формирования и печати отчетов о событиях в системе по архиву сообщений.

АРМ отдела кадров осуществляет формирование отчетов о трудовой дисциплине (опоздание, отсутствие на рабочем месте, уход с работы ранее установленного времени) и ведет электронный табель учета использования рабочего времени.

17

Основой периферийной аппаратуры системы являются контроллеры, к которым подключаются считыватели пропусков, СО, кнопки экстренного вызова, отметки наряда, ЭМЗУ, турникеты, внешние устройства, управляемые релейными выходами контроллеров и т. п.

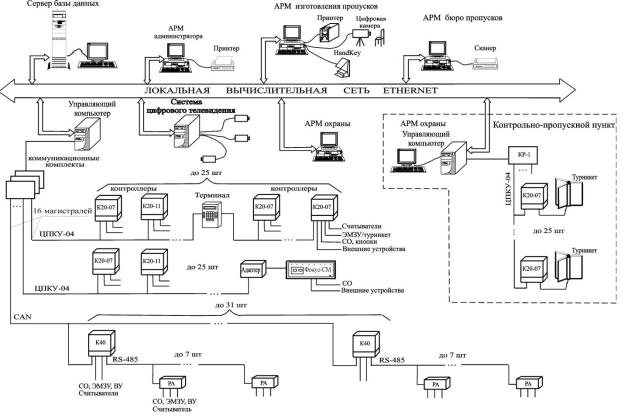

Рис. 7.1. Структурная схема системы контроля доступа, реализованной на базе системы безопасности «Цирконий-С2000»

Программное обеспечение системы, структура которого представлена на рис. 7.2, функционирует в среде Windows и включает в себя модули (табл. 7.1).

В качестве системы управления базами данных (СУБД) используется

SQL-сервер (Interвase, Microsoft SQL, Oraсle и др.).

Для повышения уровня защиты от несанкционированных действий на каждом АРМе может устанавливаться соответствующий аппаратно-программ- ный комплекс типа «SecretNet».

Нарушение условий безопасности в системе отображается в модуле «Монитор» в виде тревожных сообщений.

Для существенного улучшения динамических характеристик в системе используются магистрали связи с интерфейсом CAN, который, в отличие от
