Меры безопасности и предупреждения

Тахеометры Trimble M3 DR 3” и 5”

Характеристики лазера

Лазерный указатель Class 2

Длина волны	630-680 нм
Выходная мощность	Непрерывный режим, P0 ≤1 мВт
Дальномер Class 1
Длина волны	850-890 нм
Выходная мощность	импульс P0 ≤6,4 Вт1,2 нс/400 МГц – 1,6 нс/320 МГц
Продолжительность	< 5 нс
импульса
Лазерный центрир Class 2
Длина волны	635 нм
Выходная мощность	Непрерывный режим, P0 ≤1,0 мВт

Соответствие стандартам

Европейский союз	EN60825-1/Am.2:2001 (IEC60825-1/Am.2:2001)
	Лазерный указатель: class 2
	Дальномер: class 1
	Лазерный центрир: class 2
США	FDA21CFR Part 1040 Sec.1040.10 and 1040.11, за исключением
	отклонений, указанных в Laser Notice No.50 от 24 Июня 2007 г.

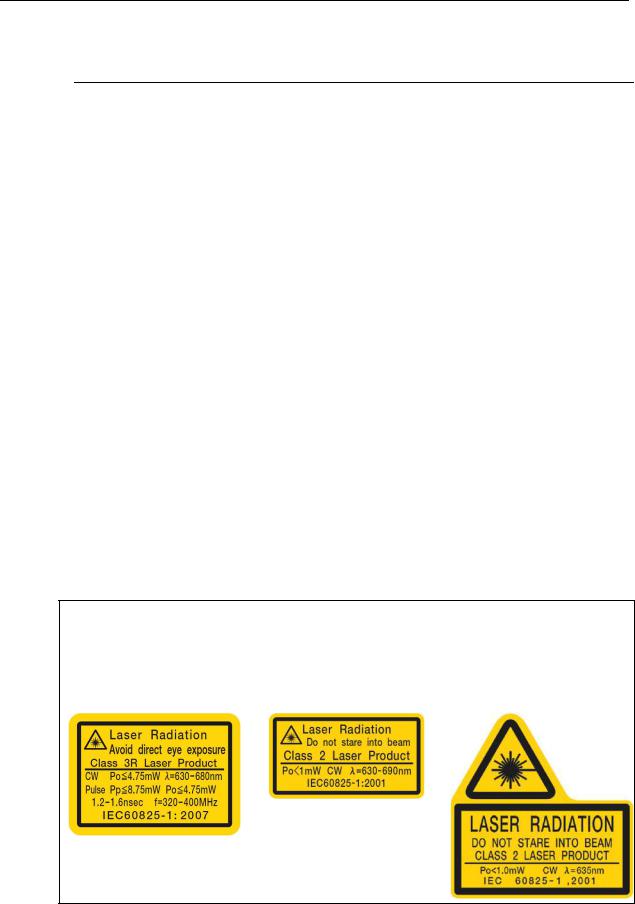

Шильдики на приборе

Лазер

Trimble M3 DR 2”	Trimble M3 DR 3” и 5”	Trimble M3 DR 2”, 3” и 5”
Лазерный указатель и	Лазерный указатель.	Лазерный центрир.
дальномер	Приборы Trimble M3 DR 3” и	Шильдик прикрепляется при
	5” оснащены дальномерами	приобретении лазерного
	Class 1 и специальными	центрира.
	шильдиками не отмечены.

8 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Меры безопасности и предупреждения

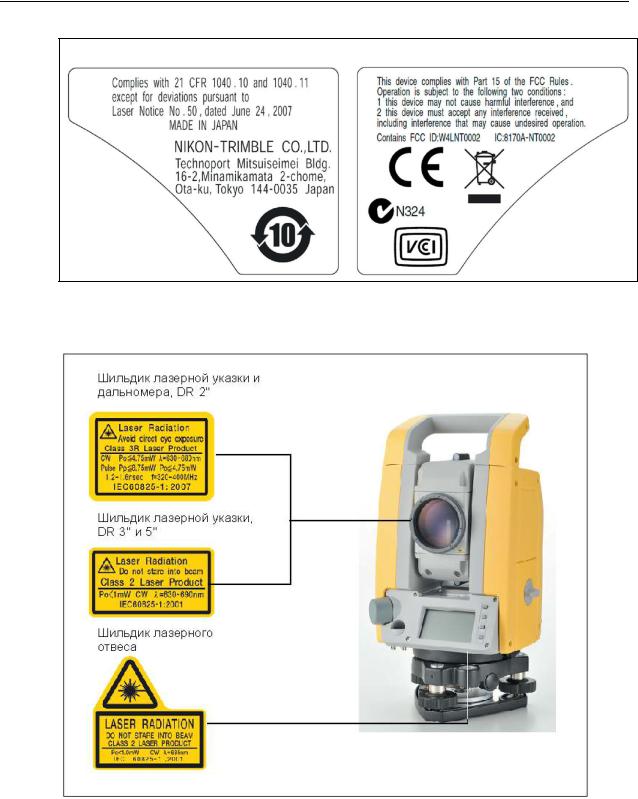

Шильдики CFR и FCC

Шильдик CFR

Шильдик FCC

Размещение шильдиков лазерного указателя, дальномера и центрира на приборе

Руководство по эксплуатации тахеометра серии Trimble M3 DR 9

Меры безопасности и предупреждения

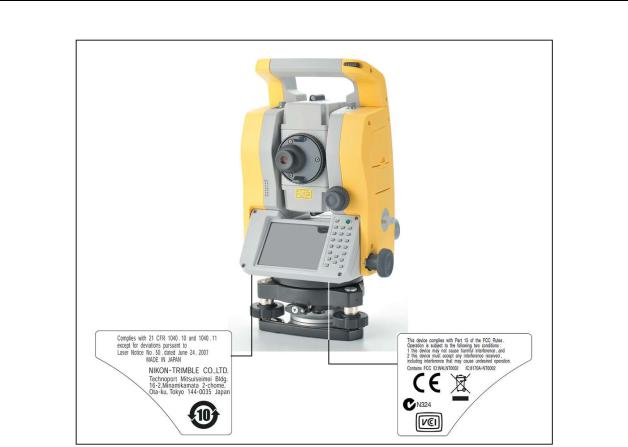

Размещение на приборе шильдиков FCC и CFR

10 Руководство по эксплуатации тахеометра серии Trimble M3 DR

	Содержание
Содержание
Меры безопасности и предупреждения.....................................................................	3
Предостережения и предупреждения .............................................................................................	3
Предостережения ...................................................................................................................	3
Предупреждения .....................................................................................................................	4
Правила обращения с батареями....................................................................................................	5
Меры безопасности при эксплуатации лазеров.............................................................................	6
Тахеометр Trimble M3 DR 2” ..................................................................................................	7
Тахеометры Trimble M3 DR 3” и 5” ........................................................................................	8
Шильдики на приборе.............................................................................................................	8
Введение.......................................................................................................................	13
Элементы конструкции прибора ....................................................................................................	14
Обслуживание .................................................................................................................................	16
Подготовка к работе....................................................................................................	19
Распаковка и упаковка прибора.....................................................................................................	20
Распаковка.............................................................................................................................	20
Упаковка.................................................................................................................................	20
Зарядка батарей..............................................................................................................................	20
Подача питания.....................................................................................................................	22
Зарядка батареи ...................................................................................................................	22
Тренировка / калибровка батареи .......................................................................................	23
Подключение и отключение батареи ............................................................................................	24
Отключение батареи.............................................................................................................	24
Подключение батареи ..........................................................................................................	24
Установка штатива..........................................................................................................................	25
Центрирование ................................................................................................................................	25
Центрирование с помощью лазерного центрира...............................................................	25
Центрирование с помощью нитяного отвеса .....................................................................	26
Горизонтирование ...........................................................................................................................	26
Наведение на цель..........................................................................................................................	27
Выбор режима измерений и установка визирной марки .............................................................	28
Измерение по призме ...........................................................................................................	28
Измерение в безотражательном режиме ...........................................................................	29
Сборка призменного отражателя...................................................................................................	30
Настройка высоты адаптера трегера..................................................................................	31
Ориентация призменного отражателя ................................................................................	31
Закрепление визирной марки ..............................................................................................	31
Начало работы .............................................................................................................	33
Включение и выключение инструмента ........................................................................................	34
Включение инструмента.......................................................................................................	34
Выключение инструмента ....................................................................................................	34
Основные операции ........................................................................................................................	35
Руководство по эксплуатации тахеометра серии Trimble M3 DR 11

Содержание

Включение и выключение подсветки ..................................................................................	35
Прочие функции ....................................................................................................................	35
Установка автоматического отключения ............................................................................	37
Установка даты и времени...................................................................................................	38
Поверки и юстировки..................................................................................................	39
Юстировка электронного уровня ...................................................................................................	40
Поверка и юстировка круглого уровня ..........................................................................................	40
Поверка и юстировка лазерного центрира ...................................................................................	40
Поверка места нуля вертикального круга и коллимационной ошибки.......................................	41
Поверка..................................................................................................................................	41
Юстировка .............................................................................................................................	42
Первый этап ..........................................................................................................................	42
Второй этап............................................................................................................................	44
Компенсация угла наклона горизонтальной оси ................................................................	46
Поверка постоянной светодальномера.........................................................................................	47
Поверка лазерного указателя ........................................................................................................	48
Технические характеристики .....................................................................................	49
Тахеометр ........................................................................................................................................	50
Зрительная труба..................................................................................................................	50
Диапазон определения дальности ......................................................................................	50
Точность определения дальности.......................................................................................	51
Продолжительность цикла измерения дальности .............................................................	52
Угловые измерения...............................................................................................................	52
Датчик угла наклона..............................................................................................................	52
Микрометренный винт ..........................................................................................................	53
Трегер.....................................................................................................................................	53
Уровни....................................................................................................................................	53
Лазерный центрир.................................................................................................................	53
Дисплей и клавиатура...........................................................................................................	53
Внешние интерфейсы...........................................................................................................	54
Аккумуляторная батарея......................................................................................................	54
Диапазоны температур.........................................................................................................	54
Габаритные размеры............................................................................................................	54
Масса......................................................................................................................................	55
Защита от внешних воздействий.........................................................................................	55
Комплект поставки ..........................................................................................................................	55
Разъём для подключения внешних устройств..............................................................................	56
Составные части..........................................................................................................	59
Составные части .............................................................................................................................	60

12 Руководство по эксплуатации тахеометра серии Trimble M3 DR
