Г Л А В А

1

Введение

2 Введение

Элементы конструкции прибора

На рисунках 1.1 и 1.2 показаны составные части тахеометра серии Trimble M3 DR.

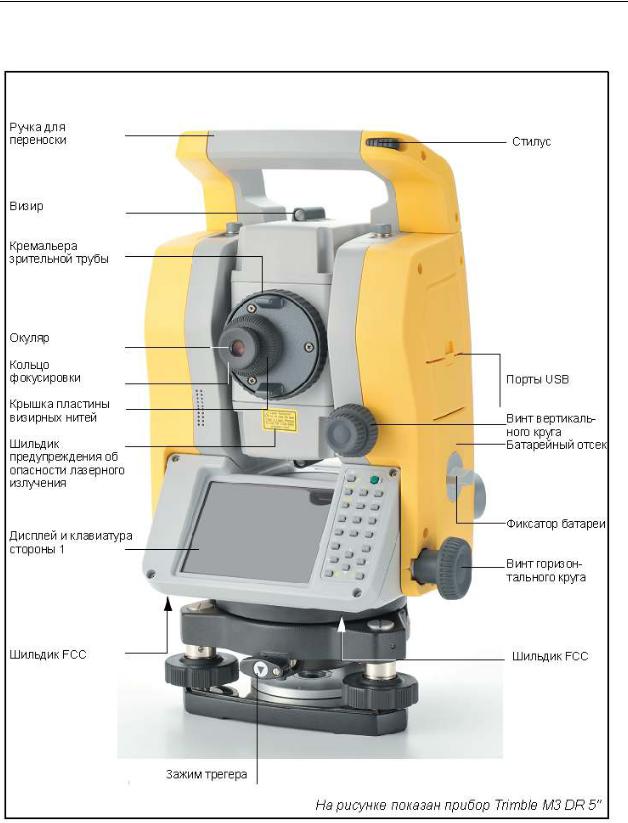

Рисунок 1.1 Тахеометр серии Trimble M3 DR – сторона 1

14 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Введение 1

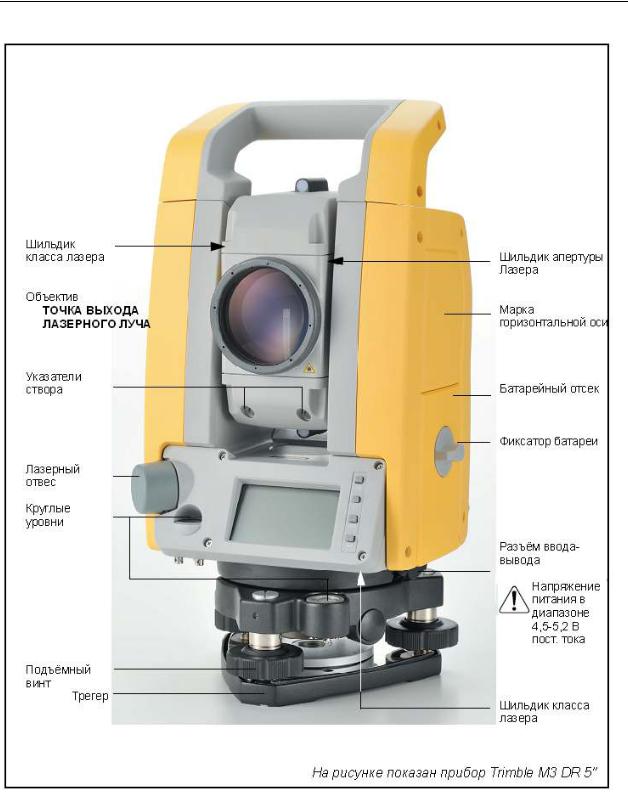

Рисунок 1.2 Тахеометр серии Trimble M3 DR – сторона 2

Руководство по эксплуатации тахеометра серии Trimble M3 DR 15

2 Введение

Обслуживание

Перед использованием инструмента прочтите инструкции по хранению прибора и

следуйте им в дальнейшем:

•Не оставляйте инструмент надолго на солнце или в закрытом транспортном средстве. Перегрев оказывает на прибор неблагоприятное воздействие.

•Если тахеометр серии Trimble M3 DR использовался при дожде, перед укладкой в транспортировочный ящик с него следует удалить влагу и полностью высушить. Инструмент содержит электронные узлы, и его корпус спроектирован для их защиты от пыли и влаги. Тем не менее, если пыль или влага попадут в инструмент, могут произойти серьезные отказы.

•Внезапное изменение температуры может привести к запотеванию оптических элементов, сильно уменьшить дальность действия прибора и стать причиной сбоя в электронных узлах. Внося инструмент в теплое помещение, оставляйте его в закрытом ящике до тех пор, пока его температура не сравняется с комнатной.

•Избегайте хранения тахеометра серии Trimble M3 DR в жарких и влажных местах. Батарея должна храниться в сухом помещении при температуре ниже 30°С. Высокая температура и чрезмерная влажность могут привести к появлению плесени на оптических элементах и отказу электронных узлов, что ведет к повреждению инструмента.

•Храните батарею в разряженном состоянии.

•При хранении инструмента в районах с экстремально низкими температурами, оставляйте транспортировочный ящик открытым.

•При работе вертикальные и горизонтальные винты точной настройки и уровневые винты по возможности следует устанавливать по центру их хода, отмеченной линией.

•Если трегер не будет использоваться в течение длительного времени, заблокируйте закрепительный винт трегера и затяните его становой винт.

•Не используйте органические растворители (эфир или растворители красок) для протирки неметаллических или окрашенных частей инструмента (например, клавиатуры). Протирайте эти элементы мягкой тканью, слегка смоченной водой или моющим средством.

•Оптические линзы могут быть очищены мягкой кисточкой или специальной тканью для линз, смоченных спиртом.

16 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Введение 1

•Крышка основания визирных нитей должна быть правильно установлена. Для обеспечения водонепроницаемости не ослабляйте её и не закручивайте с излишним усилием.

•Перед установкой батареи проверьте чистоту контактов батареи и инструмента.

•Колпачок, закрывающий разъем для вывода данных и подачи внешнего электропитания, следует

защёлкнуть. Инструмент не является водонепроницаемым, пока этот колпачок не закрыт, а также при использовании разъема для вывода данных и подачи внешнего питания.

•Транспортировочный ящик разработан водонепроницаемым, но оставлять его под дождем на длительное время не следует. Если ящик должен долго оставаться под дождём, его следует расположить так, чтобы табличка Nikon

находилась вверху.

•В батарее применены литиевые элементы. Утилизировать их следует в соответствии с правилами, действующими в Вашей стране.

•При подключении разъема вывода данных и подачи внешнего электропитания инструмент может быть поврежден статическим электричеством, накапливающемся на теле человека. Перед использованием прибора прикоснитесь к проводящему предмету (например, металлическому) для снятия статического электричества.

•Следите за тем, чтобы Ваши пальцы не попали между зрительной трубой и корпусом прибора.

Руководство по эксплуатации тахеометра серии Trimble M3 DR 17
