Измеряемое напряжение подается на клеммы U и * (символом * обозначена «земля»). Измеряемое сопротивление соединяется с клеммами rx и *.

Измеряемая величина определяется по одной из шкал «Индикатора». По двум верхним шкалам отсчитываются значения напряжения: по нижней шкале (30 делений) на пределах 3, 30 и 300 В, а по верхней (10 делений) на пределах 10 и 100 В. Для измерений на пределе 1В применяется третья сверху шкала 1V, на ней нулевое значение вынесено вправо относительно других шкал и используется для калибровки прибора. Измерение сопротивлений производится по четвертой сверху шкале , полученные отсчеты умножаются на множитель, задаваемый переключателем «Пределы измерения».

Ручки U и 1VU используются для калибровки нуля вольтметра, а правая «∞ » - для калибровки бесконечных показанийомметра.

РАБОТА С ПРИБОРОМ

Калибровка. Прибор включается тумблером «Сеть» и после самопрогрева в течение нескольких минут выполняется его калибровка, которая затем повторяется каждые 15-20 минут. Для калибровки отключаются все внешние цепи и с помощью переключателя «Режим» выбирается измеряемая величина (напряжение или сопротивление).

В режиме измерения переменного напряжения переключатель «Режим» устанавливается в положение U, замыкаются клеммы U и *, выбирается предел измерения 1V и ручкой установки нуля 1VU устанавливается нулевой уровень по шкале 1V (смещен вправо по сравнению с другими шкалами). Затем выбирается предел 30 В и ручкой установки нуля U устанавливается общий ноль по остальным шкалам. Процедура повторяется 2-3 раза.

В режиме измерения сопротивления переключатель «Режим» устанавливается в положение rx, замыкаются клеммы rx и *, ручкой установки нуля U добиваются нулевых показа-

85

ний по шкале . Затем клеммы rx и * размыкаются и ручкой установки бесконечности «∞ » добиваются бесконечных показаний по шкале измерения сопротивления. Эта процедура повторяется 2-3 раза.

Подготовка к работе. Переключателем «Режим» выбирается измеряемая величина и подбирается подходящий предел измерения. Напряжение подается на клеммы U и * (земля), а сопротивление подключается к клеммам rx и *.

В режиме омметра не забывайте отключать все источники сигнала от измеряемого сопротивления.

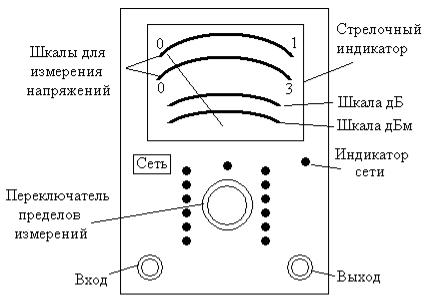

Микровольтметром АВМ-1071 измеряются переменные напряжения с действующим значением от 100 мкВ до 300 В на частотах до 1МГц. Передняя панель прибора показана на рис. 11.3.

Рис. 11.3

Вольтметр включается кнопкой «Сеть», проводит процесс самотестирования и через 1 мин готов к работе (ручная

86

калибровка не проводится).

Напряжение измеряется по одной из двух верхних шкал максимальным значением 1 (для пределов 1мВ, 10мВ, 100 мВ, 1В, 10В и 100В) и 3 (для 300мкВ, 3мВ, 30мВ, 300мВ, 3В, 30В и

300В). Предел измерения выбирается с помощью переключателя, светодиод указывает на выбранное значение.

Измеряемое напряжение подается на вход вольтметра (разъем в левом нижнем углу). Выход прибора (разъем в правом нижнем углу) используется для подключения осциллографа.

РАБОТА С ПРИБОРОМ

Для измерения напряжения с неизвестным уровнем переключатель пределов устанавливается в положение «300 В» и затем поворотом ручки подбирается необходимое значение.

11.1.3. Электронный осциллограф С1-55

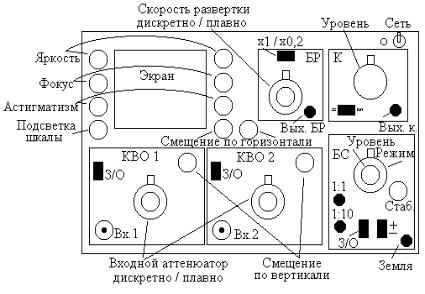

Двулучевой электронный осциллограф С1-55 предназначен для одновременной визуализации временных диаграмм двух сигналов и измерения их параметров по осям времени и уровня. Общее описание его работы приведено в предшествующем разделе. Внешний вид прибора показан на рис. 11.4.

Временная диаграмма входного напряжения изображается при движении электронного луча по слою люминофора на экране электронно-лучевой трубки. С двух сторон экрана находятся ручки управления лучами: яркостью - «Яркость» и «толщиной» луча – «Фокус» и «Астигматизм». Смещение изображения по горизонтали производится двумя ручками (грубо и плавно).

Наблюдаемое напряжение поступает на вход «Вх.1» или «Вх.2» одного из двух каналов вертикального отклонения луча КВО 1 или КВО 2. Переключатель З/О выбирает тип входа: закрытый или открытый. При выборе закрытого входа последовательно в сигнальную цепь включается разделительный кон-

87

денсатор и постоянная составляющая входного сигнала отсекается и не приводит к смещению луча по экрану. При выборе открытого входа разделительный конденсатор замыкается и по экрану осциллографа можно проводить измерения, как переменных, так и постоянных во времени напряжений. Отдельно для каждого канала имеются ручки смещения луча по вертикали.

Рис. 11.4

Вертикальный размер изображения сигнала выбирается входным переключателем. Он состоит из непосредственно переключателя чувствительности канала, обеспечивающего заданный размер изображения в делениях сетки экрана (В/дел.), и плавного регулятора, расположенного сверху. В крайнем правом положении его ручки регулировки имеется фиксирующая защелка. Только в этом случае развертка по вертикали калибрована, и можно проводить измерение уровня сигнала по размеру изображения с учетом положения переключателя чувствительности канала, указывающего, сколько вольт приходит-

88

ся на одно деление сетки экрана. Развертка изображения по горизонтали осуществляется пилообразными импульсами напряжения up (t) (рис. 11.5) от блока развертки (БР), обеспечиваю-

щими пропорциональность времени горизонтальной оси изображения входного сигнала uвх (t).

Скорость развертки определяется переключателем, указывающим, сколько миллисекунд (ms) или микросекунд ( s) приходится на одно деление сетки экрана по горизонтали при крайнем правом положении плавного регулятора развертки (в защелке), в противном случае развертка не калибрована и нельзя проводить измерения по оси времени.

Рис. 11.5

Скорость развертки может изменяться тумблером « 1/ 0,2» с двумя положениями: 1 (скорость определяется положением переключателя скорости развертки) и 0,2 (показания переключателя необходимо умножать на 0,2). Последний вариант используется для анализа высокочастотных сигналов и в лабораторных работах не используется.

Для обеспечения устойчивого изображения пилообразное напряжение развертки должно быть синхронизировано с входным сигналом. Это обеспечивает блок синхронизации БС. Применяются два вида синхронизации:

- внешняя, за счет подачи импульсов синхронизации на один из входов «1:1» или «1:10» БС, последний ослабляет сигнал синхронизации с коэффициентами 1:10;
