- внутренняя, за счет выделения в БС синхроимпульсов из исследуемого сигнала первого или второго каналов вертикального отклонения.

Режим синхронизации выбирается переключателем «Режим» с положениями «Внешн.» (от внешнего источника), «Внутр. 1» и «Внутр. 2» (от входного сигнала первого или второго). Переключатель З/О выбирает закрытый или открытый вход для внешнего синхросигнала.

Переключатель « » определяет способ формирования начала развертки по фронту («+») или срезу («-») синхроимпульса.

Используют два режима работы генератора развертки: - непрерывной развертки, в котором пилообразные

импульсы развертки формируются всегда и независимо от наличия или отсутствия синхроимпульсов от БС и входного сигнала осциллографа;

- ждущей развертки, в котором каждый очередной пилообразный импульс развертки выдается в ответ на поступивший синхроимпульс от БС, и если они не поступают, то развертка луча отсутствует (на экране нет изображения).

Наиболее устойчивое изображение получается в режиме ждущей развертки и внешней синхронизации.

Режим развертки выбирается ручками «Уровень» (над переключателем режима) и «Стабильность».

РАБОТА С ОСЦИЛЛОГРАФОМ

Осциллограф включается тумблером «Сеть» и при отсутствии входного сигнала на экране появляется изображение горизонтальной линии.

Ручка «Стаб.» устанавливается в крайнее правое положение, а ручка «Уровень» - в среднее, при этом осциллограф будет работать в режиме непрерывной развертки.

Изображение луча может отсутствовать по следующим причинам:

- недостаточна яркость луча, тогда требуется ручку «Яр-

90

кость» повернуть вправо; - луч смещен за пределы экрана, тогда необходимо

установить требуемое положение луча ручками смещения по вертикали и горизонтали.

На экране наблюдается горизонтальная линия с началом

влевой части экрана. После подачи входного сигнала устанавливаются требуемые размеры изображения по вертикали переключателем чувствительности канала вертикального отклонения луча (В/дел.) и по горизонтали переключателем скорости развертки (с/дел.). Изображение может быть неустойчивым.

Для формирования устойчивого изображения выполняется синхронизация осциллографа (в режиме внешней синхронизации на вход «1:1» БС должен быть подан внешний синхросигнал). Для этого ручка «Стаб.» из крайнего правого положения поворачивается влево до погасания луча и возвращается назад до появления изображения. Затем ручкой «Уровень» в окрестности среднего положения добиваются стабилизации (хотя бы частичной) изображения. После этого опять поворачивают ручку «Стаб.» влево до погасания луча и возвращают назад до появления изображения, а затем вновь ручкой «Уровень» добиваются его устойчивости.

Процедура синхронизации повторяется 2-3 раза, при этом устанавливается режим ждущей развертки, в котором синхронность не нарушается при переключении переключателей чувствительности канала вертикального отклонения или скорости развертки.

По осциллограмме входного сигнала можно проводить измерения его уровня (амплитуды) и временных параметров (например, периода повторения) по их размерам в делениях сетки с последующим вычислением их величины по цене деления сетки.

Необходимо следить, чтобы ручки плавной регулировки входного переключателя и скорости развертки находились

вкрайнем правом положении (в защелке), в противном слу-

чае будет нарушаться калибровка вертикальной и горизонтальной осей изображения.

91

11.1.4. Лабораторный стенд

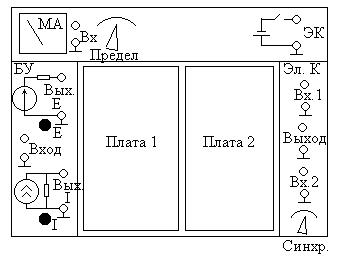

Лабораторный стенд предназначен для выполнения лабораторных работ. Его внешний вид показан на рис. 11.6. Для каждой лабораторной работы используется специальная плата с установленными элементами (на стенд можно установить две платы).

Рис. 11.6

Ток в исследуемой цепи измеряется миллиамперметром (МА), расположенным в верхней части стенда, его вход расположен рядом с измерителем тока. Предел измерения выбирается переключателем «Предел» с положениями 0,5 мА, 2 мА и 5 мА.

11.2.Лабораторные работы

11.2.1.Лабораторная работа № 1

Ознакомительная

11.2.1.1.В ходе лабораторной работы необходимо получить инструктаж по технике безопасности (прил. 1), ознако-

92

миться с измерительными приборами, приобрести простейшие навыки измерений тока, напряжения и сопротивления, ознакомиться с работой осциллографа.

11.2.1.2.К цепи, схема которой показана на рис. 11.7, подключите генератор гармонических сигналов, вольтметр и амперметр. С помощью вольтметра установите напряжение источника 4 В на частоте 40 кГц.

11.2.1.3.Установите максимальное переменное сопротивление R2 , измерьте его значение. Измерьте ток в цепи.

11.2.1.4.Установите минимальное сопротивление R2 , вновь измерьте ток в цепи.

анализируйте изменение напряжения, сделайте выводы.

11.2.1.6. Подключите к выходу цепи осциллограф, установите устойчивое изображение напряжения, измерьте амплитуду и период сигнала.
