восемь частей, называемых октантами (рис. 3, б). Каждому октанту соответствует своя система знаков направлений координатных осей (табл. 2).

а) б)

Рис. 2. Эпюр Монжа [6]

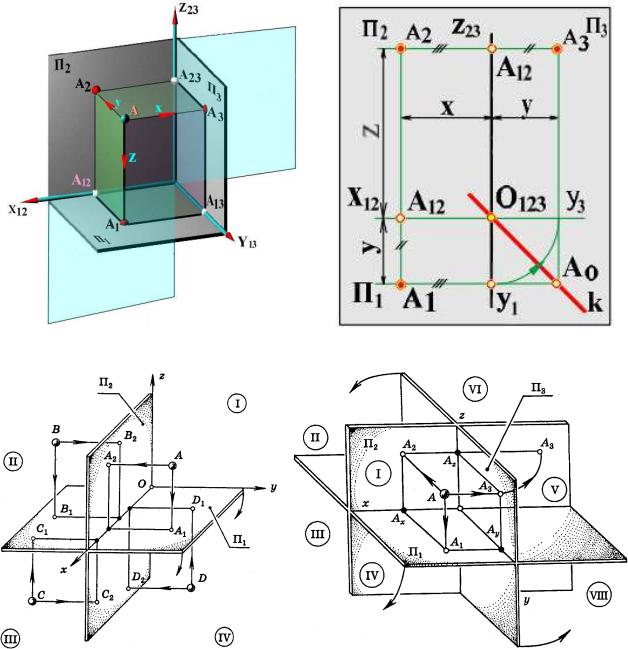

Рис. 3. Расположение четвертей (а) и октантов (б) [5]

11

Примеры тестовых заданий

Задание 4.

Чертеж точки, расположенной в I

четверти, показан на рисунке ...

Решение. Если точка А располагается в I четверти, то координаты X, Y и Z положительны. На чертеже точки А горизонтальная проекция точки А1 должна располагаться ниже оси х, фронтальная проекция точки А2 должна располагаться выше оси и линия проекционной связи А1А2 х.

Задание 5.

Положение точки на чертеже четырьмя однозначно определяется как пятью минимум … проекциями. тремя

двумя

12

Решение. Комплексный чертеж точки (эпюр Монжа), то есть чертеж точки на две плоскости проекций - горизонтальную и фронтальную, является обратимым: по нему можно восстановить однозначно положение точки в пространстве.

Решение. Если точка лежит на фронтальной плоскости проекций, ее координата Y равна нулю. На представленном чертеже координата Y равна нулю для точек С (С1 лежит на оси x) и Е (Е1 лежит на оси х).

Чертеж прямой линии, чертеж плоскости

Прямая в пространстве может быть расположена относительно плоскостей проекций по-разному. Прямую, не параллельную и не перпендикулярную ни к одной из плоскостей проекций, называют прямой общего положения

(рис. 4, а).

Точки пересечения прямой линии с плоскостями проекций называют сле-

дами прямой (рис. 4, б):

-М - горизонтальный след прямой;

-N - фронтальный след прямой;

-Р - профильный след прямой.

Относительно плоскостей проекций прямые линии могут занимать и особые положения. Такие прямые, параллельные или перпендикулярные к плоско-

стям проекций, называют прямыми частного положения.

К ним относятся прямые уровня и проецирующие прямые (рис. 5). Прямая, параллельная какой-нибудь одной плоскости проекций, называ-

ется прямой уровня. В начертательной геометрии различают три линии уровня: - горизонтальную - прямую, параллельную горизонтальной плоскости

проекций;

13

-фронтальную - прямую, параллельную фронтальной плоскости проекций;

-профильную - прямую, параллельную профильной плоскости проекций.

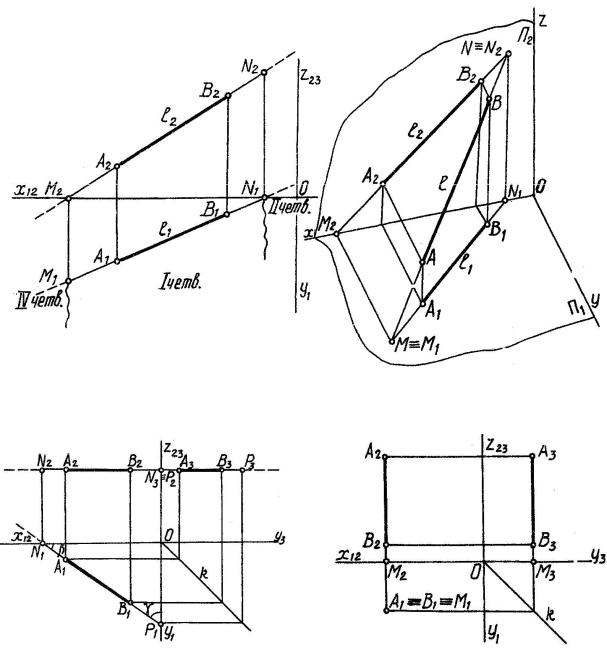

Рис. 4. Прямая общего положения [7]

Рис. 5. Прямые частного положения:

а - прямая уровня; б - проецирующая прямая [7]

Проецирующими называют прямые, перпендикулярные к плоскости проекций. Таких прямых три:

-горизонтально проецирующая, перпендикулярная к горизонтальной плоскости проекций;

-фронтально проецирующая, перпендикулярная к фронтальной плоскости проекций;

14

-профильно проецирующая, перпендикулярная к профильной плоскости проекций.

Плоскость является простейшей поверхностью. На чертеже плоскость может быть задана следующими способами:

-проекциями трех точек, не лежащих на одной прямой (рис. 6, а);

-проекциями прямой и точки, не лежащей на ней (рис. 6, б);

-проекциями двух пересекающихся прямых (рис. 6, в);

-проекциями двух параллельных прямых (рис. 6, г);

-проекциями плоской фигуры - треугольником, кругом, прямоугольником и т. п. (рис. 6, д).

Кроме того плоскость может быть задана следами (рис. 6, е). Следом плоскости называется линия пересечения заданной плоскости с плоскостью проекций.

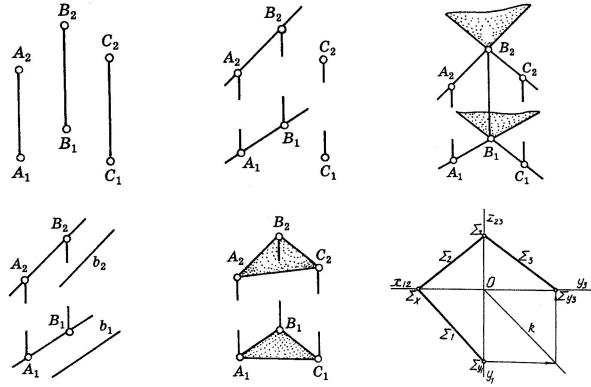

Рис. 6. Способы задания плоскости:

а- точками; б - точкой и прямой; в - пересекающимися прямыми;

г- параллельными прямыми; д - плоской фигурой; е - следами [5, 7]

Плоскость может занимать произвольное положение в пространстве. Плоскость, не параллельную и не перпендикулярную ни к одной из плоскостей проекций, называют плоскостью общего положения.

Плоскости, параллельные или перпендикулярные к плоскостям проекций, называют плоскостями частного положения. К ним относятся проецирующие плоскости и плоскости уровня.
