Если при выполнении работ не выполняются вышеуказанные правила необходимо изменение проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).

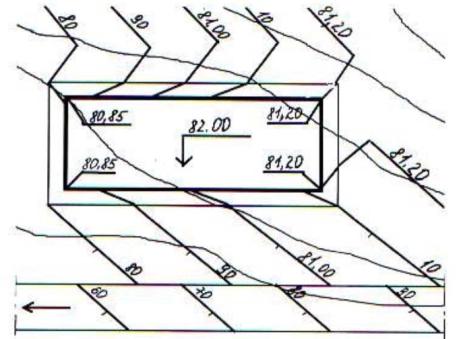

Пример посадки здания представлен на рис. 7.

Рис. 7. Посадка здания на рельеф

Лабораторная работа № 7

ОРГАНИЗАЦИЯ ТЕРРИТОРИИ МЕТОДОМ ПРОЕКТНЫХ (КРАСНЫХ) ГОРИЗОНТАЛЕЙ

Цель работы – научиться проектировать схемы вертикальной планировки методом проектных (красных) горизонталей.

Задание

На основании задания выполнить фрагмент дворовой территории микрорайона с организацией поверхностного стока дождевых и талых вод.

16

1. Теоретические положения

Разработка схемы осуществляется методом проектных (красных) отметок по отдельным планировочным элементам - дорогам, дорожкам, площадкам.

Сущность метода заключается в том, что на схеме генплана, выполненной на геодезической подоснове с существующими горизонталями или отметками, наносят проектные отметки, характеризующие планируемый рельеф и определяют организацию поверхностного стока дождевых и талых вод. Этот метод дает возможность определить превышение, уклон и высотное положение проектируемого рельефа. Для определения этих характеристик используют черные отметки, красные отметки и рабочие отметки.

Направление продольного уклона улицы показывают при помощи стрелки вдоль улиц и проездов от более высоких отметок до низких. Значение продольного уклона улицы проставляют над стрелкой, а расстояние, между точками, ограничивающие участок улицы с этим уклоном под ней. Затем проверяют соответствие фактического продольного уклона нормативному, на всех элементах улично-дорож- ной и дорожно-тропиночной сети. Если полученный продольный уклон соответствует допустимым значениям, он округляется до тысячных долей (в промилле) и принимается за проектный. Если существующий уклон не соответствует нормативным требованиям, то при определении проектных (красных) отметок его корректируют и назначают проектный уклон, который наносят на чертеже над выносной стрелкой.

Красные отметки наносят на чертеже схемы организации рельефа, в соответствующих характерных точках, сверху выносной линии над черной отметкой. При этом красные отметки следует назначать с таким расчетом, чтобы рабочие отметки, по возможности, не превы-

шали 0,5 м.

2. Выполнение работы

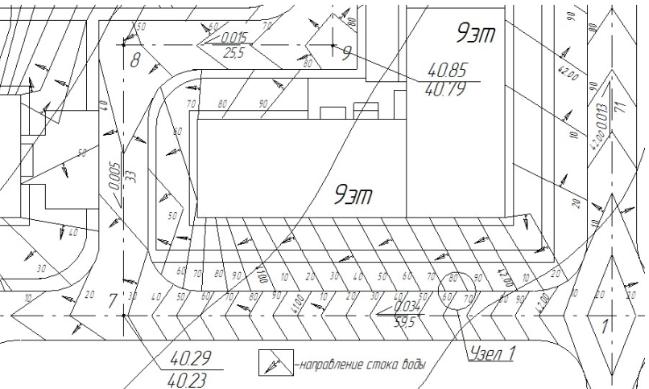

На основе выполненных работы №2, 3 и 4, необходимо, выполнить фрагмент дворовой территории микрорайона с организацией поверхностного стока дождевых и талых вод (рис. 8).

17

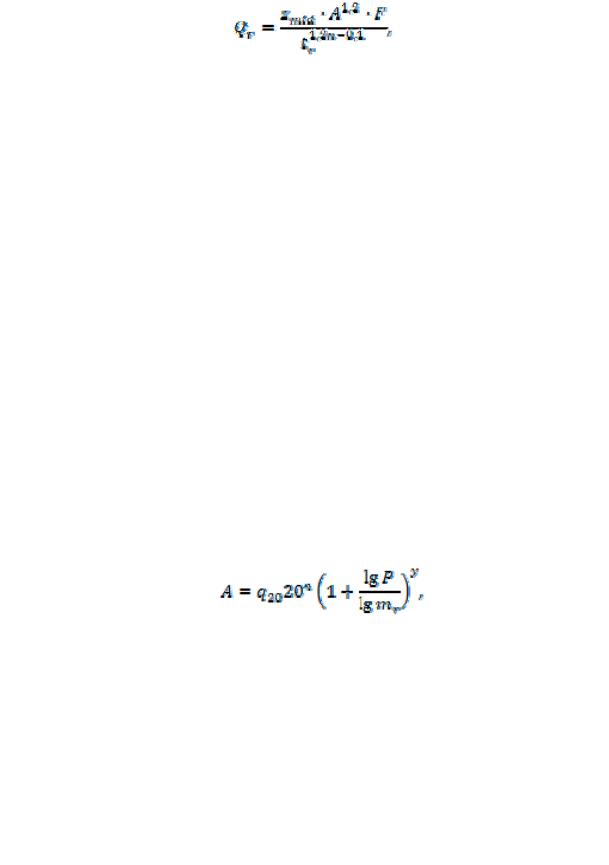

приятий, следует определять методом предельных интенсивностей по формуле

(8)

где A, n параметры, характеризующие соответственно интенсивность и продолжительность дождя для конкретной местности (опре-

деляются по 7.4.2 7 ); zmid среднее значение коэффициента покрова, характеризующего поверхность бассейна стока, определяемое по таб-

лице 14 7 ); F расчётная площадь стока, га; tr расчётная продолжительность дождя, равная продолжительности протекания дождевых вод по поверхности и трубам до расчетного участка (определяется в соответствии с указаниями, приведенными в 7.4.5 7 ).

Расход дождевых вод для гидравлического расчета дождевых сетей, Qcal, л/с, следует определять по формуле

где β коэффициент, учитывающий заполнение свободной емкости сети в момент возникновения напорного режима (приведен в таблице

8 СП 7 ).

Параметры A и n определяются по результатам обработки многолетних записей самопишущих дождемеров местных метеорологических станций или по данным территориальных управлений Гидрометеослужбы. При отсутствии обработанных данных параметр А допускается определять по формуле

(10)

где q20 интенсивность дождя для данной местности продолжительностью 20 мин при Р = 1 год (определяют по рисунку Б.1 7 ); n показатель степени, определяемый по таблице 9 7 ; mr среднее коли-

чество дождей за год, принимаемое по таблице 9 7 ; Р период однократного превышения расчетной интенсивности дождя, годы; у -

показатель степени, принимаемый по таблице 9 7 .

Расчетную продолжительность протекания дождевых вод по поверхности и трубам tr до расчетного участка (створа) следует определять по формуле
