QIV ст 3,6 3,23 174,2 (50 - 20) 60767,93.

Площадь поперечной стенки

Fст L2 Hk 67 2,6 174,2 м2 .

2. Потери тепла через пол

QIV пол 3,6 0,56 194,3 (80 - 20) 11751,26.

Площадь пола Fп L2 Bk 67 2,9 194,3м2. 3. Потери тепла через потолок

QIV пот 3,6 0,57 194,3 (80-20) 11961,11.

Суммарные потери тепла ограждениями камеры

QIV огр QIV ст QIV пол QIV пот

60767,93 11751,26 11961,11 84480,30.

IV-III. Тепло, выбивающееся из зоны через торцы, со стороны зоны подогрева (см. ст. I-VI) QIтор = 239510,33; со стороны зоны охлаждения принимаем температуру смеси около воздушной завесы в зоне охлаждения t III = 70 °С.



Q





-t



0,6















H





Тогда

19700 t

II



F

к

тор



III



к







19700 (80-70)0,6 2,9 2,62,6 953507,79.

Следовательно,QIVтор QIтор Qтор 239510,33 953507,79 1193018,12.

Суммарный расход тепла в период изотермического прогрева

3

Qрасх QIVc.o. QIVогр QIVтор

1

409077,27 84480,30 1193018,12 1686575,69.

Тепловой баланс камеры в период изотермического прогрева

4 3

QII прих QII расх ,

1 1

т.е. 1344977,30 + QIII кал= 1686575,69 QI кал= 341598,39.

Удельный расход пара на нагрев воздуха для зоны изотермического прогрева

70

qII



QIIIкал



341598,39

24,32 кг/м3.

Jп Vб

2680 5,24









Удельный расход пара впериоды подогрева и изотермического прогрева

q qI qII 276,08 24,32 300,40 кг/м3.

2.10. Щелевая камера

Применение щелевых камер непрерывного действия, имеющих небольшую высоту, значительно снизило торцовые теплопотери, что повысило технико-экономическую эффективность тепловой обработки

(рис. 27).

В щелевых камерах высота входа намного (в 4 6 раз) меньше ширины. Располагают их на полу цеха или заглубляют в грунт. В последнем случае на перекрытии камеры находится формовочное оборудование. Теплоносителем служит пар или электроэнергия. Типы щелевых камер разнообразны.

Щелевая камера с паронагревом представляет собой туннель длиной L = 100–130 м. Ширина туннеля проектируется в расчете на движение через него одного – двух изделий на каждой форме-вагонетке и находится в пределах B = 5–7 м. Высота H = 1,0–1,17 м. В камере помещается от 17 до 27 вагонеток с изделиями.

Щелевые пропарочные камеры по длине разделяются на соответствующие зоны: зону подъёма температуры среды, изотермической выдержки и охлаждения. В первую и вторую подводится тепловая энергия, третья зона – зона охлаждения, теплом не снабжается, а наоборот, вентилируется холодным воздухом. Разделение камеры на функциональные зоны позволяет экономить тепловую энергию за счет затрат теплоты на нагрев конструкций после каждого цикла по сравнению с установками периодического действия.

4

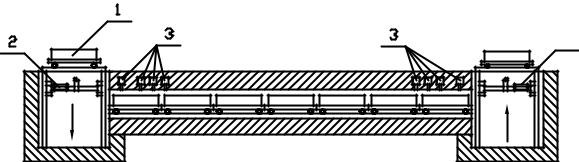

Рис. 27. Схема горизонтальной камеры щелевого типа: 1 – вагонетка с изделием в форме; 2 – снижатель;

3 – вытяжные вентиляционные системы; 4 – подъёмник

71

Камера разделяется на три зоны: зону подъёма температуры – подогрева, зону изотермической выдержки и зону охлаждения. Тепловая обработка изделий в камере сводится к следующему. Материал, поступивший в камеру, может подогреваться либо паром, либо ТЭНами. При нагреве паром для его подачи используют двухсторонние стояки, причем первая пара стояков располагается на расстоянии 20–25 м от входа с шагом от 2 до 6 м, а последняя – на расстоянии 35–40 м от выгрузочного торца камеры. Пар смешивается с воздухом, образуя паровоздушную смесь. Для улучшения использования теплоты пара устраивают рециркуляцию: паровоздушную смесь отбирают у загрузочного конца камеры и возвращают в конец зоны подогрева. Рециркуляция помогает уменьшить потери пара, проникающего в зону охлаждения за счет его передвижения к загрузочному концу камеры. Кроме того, в этих же целях между зоной изотермической выдержки и охлаждения устраивают воздушные завесы или перегородки из термостойкой резины. Воздушные завесы в целях экономии тепла устраивают ив месте загрузки камеры. Максимальный нагрев изделий при использовании пара составляет 80–85 °С, ибо в данном случае в камере кроме пара находится воздух.

2.11. Расчёт щелевой камеры

Материальный баланс камеры.

Ритм выпуска

Vб

Gгод



26700

3,7 м3/ч.

Вр







7272



Приход материалов, кг/ч:

1.Цемент…………………………….. Gц Ц Vб 336,73 3,7 1246кг.

2.Вода…………………………………… Gв В Vб 165 3,7 610,5кг.

3.Заполнители…….. Gз П Щ Vб 583,44 1311,8 3,7 7012кг.

4.Арматура……………………………. Ga A Vб 350,5 3,7 1297кг.

5.Металл форм…………………… Gф1 Gф nи 8060 2,89 23293кг.

Расход материалов:

1. Масса испарившейся

воды…………………….. Wi 0,01 б.с Vб 0,01 2396,97 3,7 88,7кг. 2. Масса оставшейся

в изделиях воды………………….. Gв1 Gв Wi 610,5 88,7 521,8кг.

Масса остальных материалов на протяжении всего цикла тепловой обработки не изменяется.

Тепловой баланс камеры.

72

Период подогрева

1. Приход тепла:

1-1. Тепло сухой части бетона

Q1c Gц Gз ссt1 1246 7012 0,84 20 138734.

1-2. Тепло воды затворения

Q1в Gвсвt1 610,5 4,185 20 51099.

1-3. Тепло арматуры и закладных деталей

Q1a Gacat1 1297 0,46 20 11932.

1-4. Тепло форм-вагонеток

Q1ф Gфcфt1 23293 0,46 20 214296.

1-5. Тепло экзотермии цемента при t1 2 0,5 t1 t2 50oC:

Q1э 0,0023Qэ28 В/Ц 0,44t1 2 1Gц

0,0023 420 0,731 50 3 1246 131979.

1-6. Тепло, выбивающееся в зону подогрева из зоны изотермического прогрева,

Q1выб 19700 t0,6Fk Hk 19700 1 2,9 1,6 1,6 115623.

1-7. Тепло, отдаваемое поверхностью регистров,

Q1рег 3,6F1рег kрег(tп t1 2),

где

F1рег dтр lтр 3,14 0,0735 90 5 103,9м2;

kрег 1,67вт/(м2 С);

tп 120 С.



Тогда

Q1рег 3,6 103,9 1,67(120 50) 43725.

1-8. Тепло острого пара





Q1п Gп(iп i1 2), где

Gn Gkp f0.

Здесь расход насыщенного пара Gkp=1,66 кг/(ч∙мм2), суммарное сечение отверстий для пропуска острого пара



f

0



d02



n



3,14 32

24 170мм2.







4



0

4



















Gn 1,66 170 282,2кг/ч,

in 2707кДж/кг,

i1 2 280,15кДж/кг.

73

Следовательно, Q1п 282,2(2707 280,15) 684857.

1-9. Тепло воздуха, поступающего в камеру из калорифера,

Qкал Gкал(i1 i").

Суммарный приход тепла в период подогрева

∑Qприх=Q1c+Q1в+Q1а+Q1ф+Q1экз+Qвыб+Q1рег+Q1п+Qкал=

=138734+51099+11932+214296+131979+

+115623+43725+684857+Qкал=1392245+Qкал .

2. Расход тепла, кДж/ч:

2-1. Тепло сухой части изделия

Q2c Gц Gз ссtцо 8258 0,84 58,6 406492.

2-2. Тепло на испарение части воды затворения

Qисп Wi 2493 1,97t1 2 88,7 2493 1,97 50 229866.

2-3. Тепло воды, оставшейся в бетоне к концу периода подогрева,

Q2в Gв1свt2 521,8 4,185 58,6 127967.

2-4. Тепло арматуры и закладных деталей

Q2a Gacat2 1297 0,46 80 47730.

2-5. Тепло форм-вагонеток

Q2ф G2фсфt2 23293 0,46 80 857182.

2-6. Тепло смеси, заполняющей свободный объём камеры,



Q2c.o. Gc.o. i1 2 Vc.o. 1 2 i1 2,

где

Vc.o. V1 Vф L1 Bk Hk n lф bф hф

31,3 2,9 1,6 5 6,06 2,52 0,4 114,69м3;



При

t1-2=50 °C ρ1-2 = 1,0 кг/м3, i1-2 = 280,15 кДж/кг.

Тогда

Q2c.o. 114,69 1,0 280,15 32130.

2-7. Тепло, потерянное через ограждения камеры,

Q2огр 3,6kiFi (t1 2 tc.o.).

Потери тепла через наружную стенку ст 0,4м, ст 1,56Вт/(м С). Определяем коэффициент теплопередачи:

74
