Материал: 2348

На основании полученных данных для практического использования были рекомендованы ПБВ, содержащие: 81,5 – 87% битума; 3,0 –4,5% ДСТ; 10,0 – 15,0% по массе индустриального масла. Представленные на рис. 24 – 29 зависимости показателей свойств ПБВ от его состава позволяют:

− оценить структурные изменения, происходящие в ПБВ как при изменении ДСТ, так и пластификатора;

− суд ть о вл ян и содержания ДСТ и пластификатора на свойства ПБВ оцен ть вклад каждого из них;

− коррект ровать состав ПБВ на производстве в целях экономии

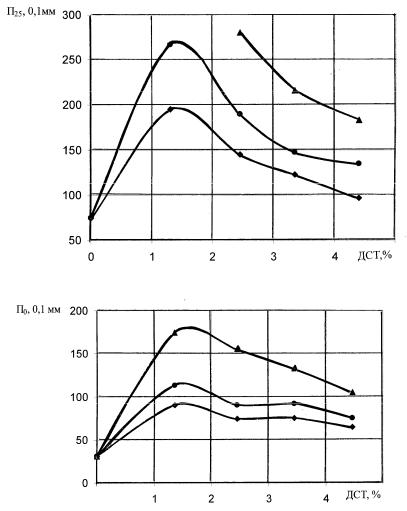

Рис. 24. Зависимость глубины проникания иглы при 25 °С (а) и 0 °С (б) от содержания ДСТ и пластификатора в ПБВ: – 10% И-40А;

– 15% И-40А; ▲ – 20% И-40А

126

Си бА Д

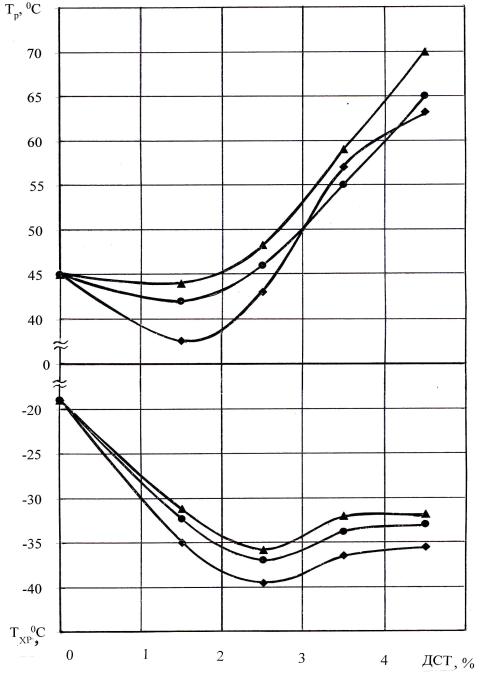

Рис. 25. Зависимость температуры размягченияИи температуры хрупкости от содержания ДСТ и пластификатора в ПБВ:

▲ – 10% И-40А; – 15% И40А; – 20% -40А

127

а

Си б А Д

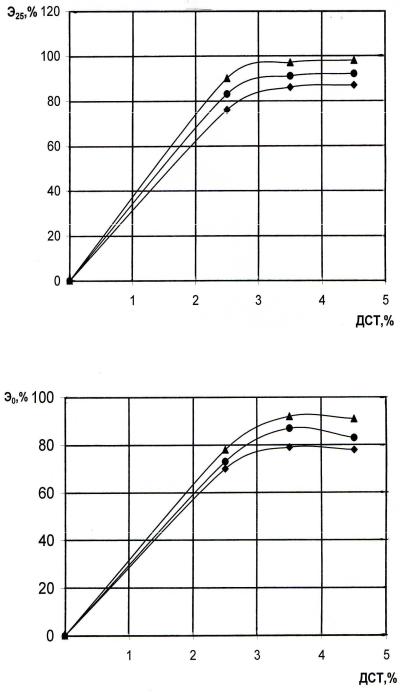

Рис. 26. Зависимость эластичности при 25И°С (а) и 0 °С (б) от содержания ДСТ и пластификатора в ПБВ:

– 10% И-40А; – 15% И-40А; ▲ – 20% И-40А

128

Си бА

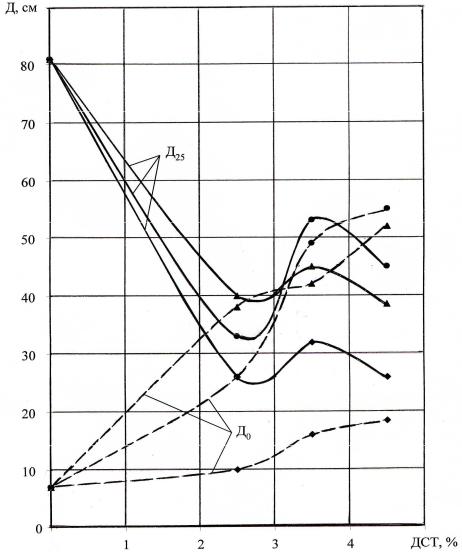

Рис. 27. Зависимость растяжимостиДпри 25 и 0 °С от содержания ДСТ и пластификатораИв ПБВ:

– 10%; – 15%; ▲ – 20% И-40А

129

Си бА Д И

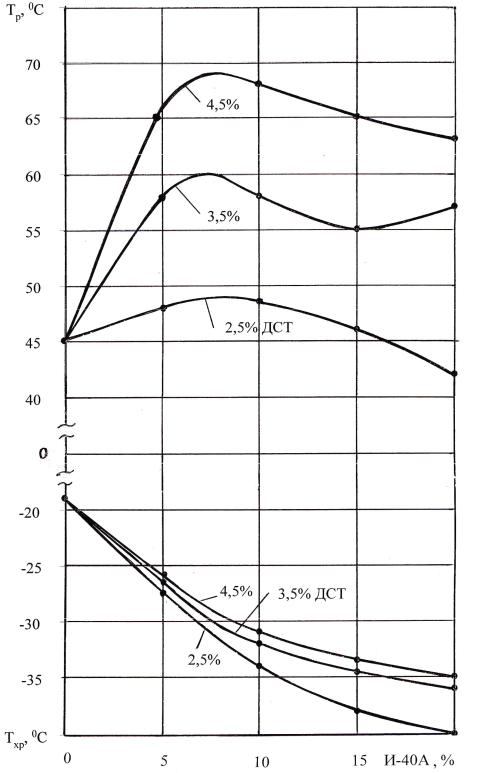

Рис. 28. Зависимость температуры размягчения и температуры хрупкости от содержания в ПБВ пластификатора и ДСТ

130
