Лабораторная работа № 3
ОПРЕДЕЛЕНИЕКАЧЕСТВА ЭЛЕКТРОЛИТА И ТЕХНИЧЕСКОГО СОСТОЯНИЯАККУМУЛЯТОРНОЙ
БАТАРЕИ
3.1.Цели работы
1.Знакомство с методами определения основных показателей качества электролита.
2.Приобретение навыков в методике определения качества электролита и технического состояния аккумуляторной батареи (АБ).
3.2.Применяемое оборудованиеИ4.Мерная трубка. Д
5.Испытуемый образец аккумуляторной батареи. |
||
|
|
б |
|
3.3. Порядок проведения работы |
|
1. |
и |
|
Произвести внешн й осмотрАбатареи. |
||
2. |
Замерить ЭДС |
напряжение каждого аккумулятора или |
|
С |
|
батареи в целом с помощью нагрузочной вилки или пробника. |
||
3. |
Замерить температуру электролита. |
|
4. |
Замерить плотность электролита в каждом аккумуляторе и |
|
определить степень разряжённости батареи. |
||
5. |
Измерить уровень электролита в каждом аккумуляторе. |
|
6. |
Сделать заключение о техническом состоянии батареи и |
|
принять соответствующее решение о степени ее пригодности к эксплуатации.
3.3.1. Внешний осмотр батареи
Осматривая батарею, необходимо обратить внимание на наличие трещин в мастике, крышках и моноблоке, а также подтекания электролита. Поверхность батареи должна быть чистой, клеммы без следов окислов, значительных износов и повреждений.
21
Если наблюдается приподнятость крышек со стороны положительных выводов аккумуляторов (или деформирован моноблок), то это свидетельствует о том, что разрушены токоотводы положительных электродов; состояние таких батарей, как правило, плохое, они обычно не ремонтируются и подлежат списанию.
Для определения повышенного саморазряда через поверхность батареи обычно используют вольтметр на небольшие пределы измерения напряжения, в том числе и вольтметр описанных ниже пробников (нагрузочной вилки) при отпущенных контактных гайках. Если вольтметр, подключенный одним проводом к перемычке (выводу), а вторым к различным участкам поверхности батареи (в том числе и боковым), показывает напряжение, то поверхность батареи
необходимо нейтрализовать 10 %-ным раствором кальцинированной соды или нашатырного спирта. Если же вольтметр не реагирует (стрелка стоит на нуле), то в нейтрализации поверхности батареи нет необходимости.
3.3.2. Замер ЭДС иДнапряженияИ
Замер ЭДС и напряжения аккумуляторов и в целом батареи осуществляется с помощью нагрузочной вилки ЛЭ-2 или пробников
Э107 и Э108. |
Технические характеристики аккумуляторных |
||||
|
|
и |
|
|
|
пробников и нагрузочной в лкиАуказаны в табл. 3.1. |
|
||||
|
С |
б |
|
Таблица 3.1 |
|
|
|
|
|
||
|
Технические характеристики аккумуляторных пробников |
||||
|
|
|
и нагрузочной вилки |
|
|
|
|
|
|
|
|
Характеристика |
|
|
Прибор |
|
|
Э107 (контроль |
Э108 (контроль |
ЛЭ-2 (контроль |
|||
|
|
|
батарей) |
аккумуляторов) |
аккумуляторов) |
|
1 |
|
2 |
3 |
4 |
Емкость |
проверяемых |
|
45...190 |
45...190 |
40...135 |
АБ, А·ч |
|
|
|||
|
|
|
|
|
|
Пределы |
измерения |
|
0...20 |
3...0...3 |
3...0...3 |
шкалы, В |
|
|
|||
|
|
|
|
|
|
22
|
|
Окончание табл. 3.1 |
||
|
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
|
|
|
Ориентировочный ток |
|
140 – для ёмкости |
75 – для ёмкости |
|
|
45...100 А·ч; |
40...65 А·ч; |
||
нагрузки (при напря- |
90-для ёмкости |
230 – для ёмкости |
150 – для ёмкости |
|
жениях батареи 9 В и |
до 190 А-ч |
100...145 А·ч; |
70...100 А·ч; |
|
аккумулятора 1,5 В), А |
|
370 – для ёмкости |
220 – для ёмкости |
|
|
|
145...190 А·ч |
100...135 А·ч |
|
|
|
0,011 – для ёмкости |
0,02 - для ёмкости |
|
|
|
45...100 А·ч; |
40.. .65 А·ч; |
|
Сопротивление |
0,10 |
0,0065 – для ёмко- |
0,01 – для ёмкости |
|
нагрузки, Ом |
сти 100... 145 А·ч; |
70.. .100 А·ч; |
||
|
||||
|
|
0,0041 – для ёмко- |
0,0067 – для ёмко- |
|
|
|
сти 145...190 А·ч |
сти 100...135 А·ч |
|
Нагрузочные вилки и пробники имеют встроенные нагрузочные |
||||
резисторы, изолированные выводы которых |
могут быть |
|||
|
|
И |
|
|
|
|
Д |
|
|
подсоединены к контактным ножкам или щупу или отсоединены от
них. Подсоединение и отсоединение производятся с помощью
контактных гаек. Наворачивание гайки ведет к соединению
изолированного вывода резистора с контактной ножкой и наоборот. |
|
|
б |
При отпущенных гайках (т. е. при отключенной нагрузке) к |
|
и |
|
контактным ножкам подключен только вольтметр, что позволяет в |
|
этом случае производ ть замерАЭДС аккумулятора или батареи. |
|
С |
|

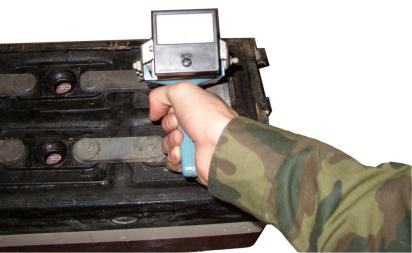

Рис. 3.1. Замер ЭДС и напряжения аккумуляторов пробником Э108
23
Таким образом, ЭДС определяется прижатием контактных ножек к полюсным выводам аккумулятора при отпущенных гайках. ЭДС исправного аккумулятора должна быть не менее 2 В. Если же ЭДС аккумулятора менее 2 В или равна нулю, то в таком аккумуляторе обычно имеется короткое замыкание. Батарея с таким аккумулятором неработоспособна и подлежит разборке для выявления и устранения причины короткого замыкания (рис. 3.1).
3.3.3. Измерение плотности электролита
Для измерения плотности электролита необходимо сжать резиновую грушу ареометра и опустить его заборную трубку в электролит. Затем, отпуская грушу, засасывать электролит до всплытия поплавка по шкале которого и определить плотностьИэлектролита с точностью до 0,01 г/см3. При определении плотности электролита поплавок не должен касаться стенок стеклянного цилиндра и упираться в резиновую грушу (рис. 3.2). Д
https://www.youtube.com/watch?v=QFaPVnZfQek
В комплекте Э412 вместоАареометра имеется плотномер или индикатор плотности, которые позволяют примерно определить плотность электролита. Принципбдействия этих приборов основан на всплытии тех или иных поплавков (их всего четыре) в зависимости от плотности проверяемогоиэлектролита. С помощью такого плотномера можно узнать, что плотность электролита меньше или больше 1,23; 1,25; 1,27 и 1,30Сг/см3. Так, например, в электролит плотностью 1,26 г/см3 всплывут поплавки с отметками 1,23 и 1,25 г/см3, а поплавки с отметками 1,27 и 1,30 г/см3 останутся на месте. Следовательно, пределы и точность определения плотности электролита и степени разряжённости аккумуляторной батареи с помощью данного плотномера (индикатора) значительно ниже по сравнению с возможностями ареометра.
Поскольку плотность электролита зависит от его температуры, то за исходную принята температура электролита 25 °С. Поэтому при измерении плотности необходимо учитывать температуру электролита и в некоторых случаях вносить поправку в показания ареометра. Если температура электролита выше 25 °С, то к показаниям ареометра надо прибавлять по 0,01 на каждые 15 °С превышения температуры, а в случае замера плотности электролита при температуре его ни-
24
же 25 °С необходимо из показаний ареометра вычитать 0,01 на каждые 15 °С понижения температуры.
|
|
|
|
И |
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|

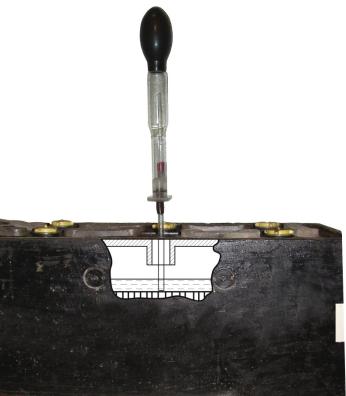

Рис. 3.2. Измерение плотности электролита в |
|||||
аккумуляторе с помощью ареометра |
|
||||
и |
|
|
|
соответствует раз- |
|
Понижение плотности электролита на 0,01 г/см3 |
|||||
С |
|
|
|
|
|
ряду аккумулятора (батареи) на 6 %. Если размерность шкалы поплавка дана в кг/м3 (в этом случае цена одного деления 10 кг/м3), то понижение плотности на 10кг/м3 соответствует разрядуаккумулятора на 6 %.
Следовательно, для определения степени разряжённости аккумулятора (батареи) необходимо знать, какую плотность имел электролит при полностью заряженной аккумуляторной батарее. Следует иметь в виду, что разряжённость аккумуляторной батареи считается по наиболее разряженному аккумулятору.
3.3.4. Определение степени разряженности батареи
Степень разряжённости батареи определяется наихудшим аккумулятором, который и определяет степень разряжённости всей батареи. Следовательно, первоначально необходимо оценить плотность
