усилителю, работающему в режиме "моно", подводят входной си гнал. Регулятор усиления - в положение 75 % максимума, низшие частоты завален ы, высшие - подняты. Вращая ручку "баланс", добиваются такого положения, когда з вук сигнала будет исходить из точки, находящейся на биссектрисе угла, образ ованного головой слушателя и двумя колонками. В качестве источника сигнала при настр ойке лучше всего использовать шум свободной от записи дорожки пластинки и ли начало магнитной ленты без записи.

В двухканальном ультралинейном УМЗЧ А. Межеровского (Р-5/68) применен весьма редко встречающийся метод разделения каналов с по мощью глубокой отрицательной обратной связи, напряжение которой подает ся с обоих выходных трансформаторов в катодную цепь лампы разделительного к аскада. Это дало возможность получить те же частотные характеристики, что и в ранее известных сложных усилителях с дополнительными разделительными к аскадами и громоздкими частотными фильтрами, но при значительно меньшем количес тве усилительных каскадов, при меньшем числе фильтров и их предельно упрощ енной схеме. Номинальная выходная мощность каждого канала усилителя 7,5 вт при нелинейных искажениях в низкочастотном канале 0,8%, в высокочастотном 0 ,85%. Полоса воспроизводимых звуковых частот от 15 гц до 30 кГц при неравн омерности частотной характеристики 0,5 дБ. Частота раздела каналов 1000 гц со сниже нием мощности каждого из них на этой частоте на 3 дБ. Диапазон регулировки усиления низкочастотного канала +20...-30 дБ на частоте 30...40 Гц, а высокочас тотного канала +19...-26 дБ на частоте 15 кГц. Чувствительность усилителя 0,15 в. Уров ень фона - 65 дБ.

На входе усилителя (рис.46) установлены три пары гнезд с переключателем для наиболее часто используемых источников сигнала. При рабо те усилителя от трансляционной сети необходимо добавить четвертую пане ль входных гнезд с делителем напряжения сигнала, как это показано пунктиром на схеме.

Первый каскад усиления собран на левом триоде лампы Л1. В эт ом каскаде сосредоточены частотные регулировки обоих каналов. Выбр анная схема регулировок по сравнению с другими обеспечивает меньшее изменение ур овня сигнала в крайних положениях регуляторов на средней частоте (1000 гц) и более к рутые подъем и спад частотной характеристики на краях воспроизводимого диа пазона частот.

Резонансная цепь, состоящая из дросселя L1 и конденсатора С 6, настроена на частоту 30 Гц и на этой частоте имеет минимальное сопротивл ение, а конденсатор С5 имеет небольшое сопротивление на высоких частотах. Поэто му в верхнем (по схеме) положении движков потенциометров R7 и R8 эти элементы шунтируют сопротивление анодной нагрузки и ослабляют усиление соответствующих ч астот. Дополнительное ослабление усиления получается из-за увеличения обратной связи. В нижнем положении движков потенциометров R7 и R8 шунтируется катодн ая нагрузка, напряжение обратной связи на резисторе R6 ослабляется и, сл едовательно, усиление на низших и высших частотах увеличивается.

Разделение полосы усиливаемых частот на низкочастотную и высокочастотную осуществляется с помощью фильтров каналов R15, С11 и С17, R30, включ енных в анодную цепь правой половины лампы Л1 разделительного кас када.

Âцепь катода этого каскада подается напряжение обратной связи одновременно

ñобоих выходов усилителя. Глубина обратной связи в обеих цепях регулируется переменными резисторами R29 и R44. Цепочка R 6,5 кОм и С 180 пФ, показанная пунктиром, ставится в случае самовозбуждения усилителя.

На входе низкочастотного канала включен простой RC-фильтр низких частот R15, С11. Далее следуют предоконечный усилитель и фазоинвертор , собранные на лампе Л2. В цепь сетки фазоинвертора включен переменный резистор R2 2. Он используется для

62

установки постоянного уровня сигнала только при налажив ании усилителя.

Выходной каскад низкочастотного канала собран на лампах Л3 и Л4 по ультралинейной схеме.

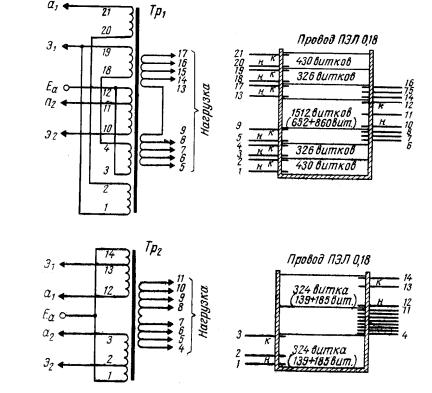

Выходной трансформатор выполнен по схеме, приведенной на рис.47.

Ðèñ.46

63

Он рассчитан на мощность 10 Вт, Индуктивность первичной обм отки 18,5 Гн. Нижняя граничная частота - 40 Гц. Вторичная обмотка, как и отв оды от нее, сделаны в соответствии с имевшимися громкоговорителями и их компо новкой в акустических агрегатах.

Отличие высокочастотного канала от низкочастотного сос тоит только в разных фильтрах, включенных на входе усилителя. В остальном оба к анала одинаковы. На заданную полосу пропускания рассчитаны лишь первый и пос ледний элементы канала: на входе фильтр и на выходе трансформатор. Индуктивность его первичной обмотки равна 0,6 Гн. Нижняя граничная частота - 800 Гц. Мощность - 10 Вт.

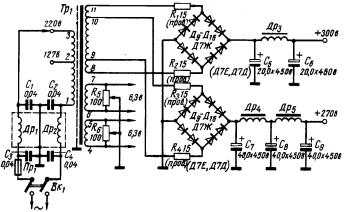

Лампы выходных и предварительных каскадов усилителя пит аются от двух отдельных выпрямителей (рис.48). Фильтр анодного напряжения выходного каскада однозвенный, а предварительных каскадов - двухзвенный с д росселями, имеющими индуктивность по 40 Гн каждый. Для снижения габаритов дросс елей фильтров Д3 - Д5 необходимо применить сердечники из высококачественной стали или еще лучше такие, как для дросселя L1. В последнем случае их обмотки будут сод ержать по 5500 витков провода ПЭЛ 0,1. Дроссели Др1 и Др2 намотаны на каркасах контур ов СВ и ДВ диапазонов радиоприемника "Балтика". Их обмотки содержат по 400 витков провода ПЭЛ 0,55. Повышающая обмотка силового трансформатора одна с двумя симметрично расположенными отводами для напряжения, подаваемого на предварительные каскады. Намоточные данные силового трансформатора приведены в т аблице.

Ðèñ.47

64

Напряжение под нагрузкой на выходе фильтра оконечных кас кадов 300 В, а предварительных 270 В. Анодные токи - соответственно 160...180 мА и 3 - 4 мА.

Дроссель L1 имеет индуктивность 7 Гн. Его обмотка намотана н а гетинаксовом каркасе проводом ПЭЛ 0,12 и содержит 2280 витков. Сердечник типа ОШ-7 (2000НМ), состоящий из двух равных частей. Если нет такого сердечни ка, то его следует сделать из пермаллоя, так как необходимы малые габариты и хорошая добротность. Размеры стального экрана (внутренние) дросселя 27х31х31 мм, толщина стенок 2 мм. Экран имеет съемную крышку. Поместить дроссель целесообразно н а верхней панели шасси - это облегчит монтаж. Необходимо иметь в виду, что число вит ков дросселя следует определять практически, в зависимости от типа сердечника . В некоторых случаях можно обойтись без экрана - это определяется практически по отс утствию фона и наводок. Резисторы R7 и R8 необходимо подбирать так, чтобы их начальны е сопротивления не превышали 1-2 кОм.

Выходной трансформатор низкочастотного канала собран н а сердечнике из пластин Ш-28 толщиной 0,5 мм с окнами 15х46 мм. Толщина набора 23 мм. В ыходной трансформатор высокочастотного канала собран на сердечнике из пластин УШ-16 толщиной 0,4 мм с окнами 10х28 мм. Толщина набора 16 мм. Схемы соеди нения обмоток трансформаторов приведены на рис.47. Число витков и места отводов вторичных обмоток не приводятся: это зависит от типа примененного а кустического агрегата. Поэтому при определении числа витков вторичных обмоток и мест отводов необходимо пользоваться следующей формулой коэффициента трансформ ации для каждого громкоговорителя: n = 1,2 rгр Ргр: 68000; где rгр - активное сопротивле ние звуковой
