полностью остаются. Поэтому разделение частотного диапа зона на входе усилителя дает более высокое качество звучания, так как уменьшаются комбинационные частоты, возникшие не только в громкоговорителе, но и в усилителе. О днако не следует думать, что применение разделенных громкоговорителей при одноп олосном усилении малоэффективно. Прежде всего, значительно расширяется ди апазон воспроизводимых частот. Если построить усилитель на широкий диапазон част от, например, 40...10000 Гц нетрудно, то воспроизвести такую полосу частот одним гром коговорителем невозможно.

Применение нескольких громкоговорителей уменьшает иска жения, вызванные эффектом Доплера. При воспроизведении одним громкоговор ителем одновременно низших и высших частот сигнала диффузор медленно колебле тся с большой амплитудой на низших частотах и в то же время совершает бы стрые колебания с мало амплитудной на высших частотах. Высокочастотное звучани е по частоте оказывается промодулированным низкочастотным. Подобная частотная м одуляция воспринимается на слух подобно нелинейным искажениям.

Многополосные системы воспроизведения звука эффективно уменьшают наиболее вредные виды искажений - комбинационные частоты и частотн ую модуляцию от эффекта Доплера в громкоговорителях,

При трехполосном усилении отпадает необходимость в особ ом регуляторе тона; регулировка частотной характеристики в широких предела х осуществляется обычным регулятором усиления на входе низкочастотного и высокоч астотного каналов. Отсутствие отдельного регулятора тона заметно упрощает схему. По сравнению с двухполосным усилителем, у которого оба канала имеют один аковую мощность и одинаково высокое качество воспроизведения, в трехполос ном добавлены всего два каскада канала высших частот. Высокое качество воспроизв едения, удобство регулировки при незначительном усложнении - таковы преим ущества трехполосного усилителя.

Принципиальная схема трехполосного усилителя приведена нарис.53. Первый каскад усиления, выполненный на левой (по схеме) половине лампы Л1, о6щкй для всех трех каналов; он усиливает всю полосу частот. После него пр оисходит разделение диапазона усиливаемых частот на три полосы. Частота разде ления каналов низших и средних частот 300 Гц, средних и высших - 2500 Гц. При таких частот ах раз деления на каждый канал приходится одинаковая полоса частот (в лога рифмическом масштабе частотной шкалы).

В канале высших звуковых частот (лампы Л2 и Л3) для ослаблени я низших и средних частот переходные конденсаторы С1 и С3, а также конд енсатор в цепи смещения первого каскада С2 имеют емкость значительно мен ьше обычной величины. Оконечный и предоконечный каскады охвачены отрицательн ой обратной связью, напряжение которой подается в цепь катода второго каскад а.

Канал средних частот имеет два каскада усиления напряжен ия, выполненных на правой половине лампы Л1 и лампе Л4 и двухтактный оконечный каскад на лампах Л5

èЛ6. Цепь частотного разделения имеет здесь наиболее слож ную задачу: необходимо ослабить низшие и высшие частоты при хорошем усилении сре дних частот. Ослабление низших частот достигается за счет уменьшения емкости пер еходных конденсаторов С11

èС14 и конденсатора цепи смещения C13, т. е. такими же средствам и, как в канале высших частот, но емкости конденсаторов здесь больше. Осл абление высших частот достигнуто за счет шунтирующего действия конденсаторов С12 и С15. Фазоинверсный каскад выполнен по схеме с заземленной сеткой на правой п оловине лампы Л4. Такая схема обладает хорошей симметричностью и удобна для введ ения обратной связи. Напряжение обратной связи подается на сетку правого трио да лампы Л4. Может

72

показаться, что при такой схеме обратная связь будет дейс твовать только на правый триод лампы Л4. Однако это не так. Правый и левый триоды ламп ы Л4 включены совершенно симметрично. На сетку левого триода подается п рямой сигнал; из-за сопротивления связи между каскадами он действует и на сет ку правого триода. Глубина обратной связи зависит от соотношения величин сопротивл ений R22 и R24.Конденсатор С20 предотвращает возникновение высокочастотной генерац ии. Для подъема низших и высших частот усиление среднечастотного канала в нескол ько раз занижено делителем напряжения R14, R15. Чем больше ослабление этого делителя, тем в ыше может быть относительный подъем частотной характеристики в област и высших и низших частот.

Канал низших частот выполнен по аналогичной схеме, за иск лючением цепи частотного разделения. Для ослабления высших и средних ча стот в первом каскаде

Ðèñ.54

73

канала (лампа Л7а) введена отрицательная обратная связь, н апряжение которой подается с анода на сетку лампы Л7а через конденсаторы С23, С 24, С22. Кроме того, вход второго каскада (лампа Л8а) зашунтирован конденсатор ом С28.

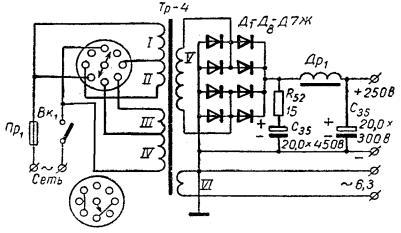

Выпрямитель (рис.54) имеет фильтр для оконечных каскадов низших и средних частот и всех остальных каскадов усиления.

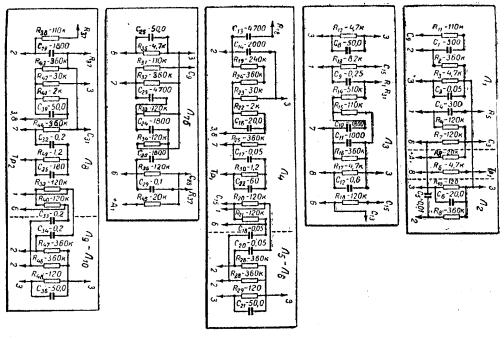

Детали усилителя расположены на монтажных платах (рис.55). Данные трансформаторов и дросселей приведены в таблице.

Звуковоспроизводящая установка В. Власенко (МРБ-1969) выполнена по трехканальной схеме, что позволяет усиливать диапазон ча стот от 20 Гц до 20 кГц. Кроме общей регулировки усиления с тонкомпенсацией глуб иной 50 дБ, каждый канал имеет отдельную регулировку усиления, что дает возможнос ть в широких пределах регулировать тембр звука. Номинальная выходная мощность низкочастотного канала - 6 Вт при коэффициенте нелинейных искажений 1%, среднечастот ного - 4 Вт при нелинейных искажениях 0,7 % и высокочастотного - 2 Вт при искаж ениях 1 %. Уровень фона - 65 дБ. Минимальная чувствительность при номинальной в ыходной мощности - 50 мВ. Мощность, потребляемая от сети, - не более 100 Вт.

При работе установки входной сигнал поступает на один из ее входов Вх1, Bx2 (рис.56). Ко входу Вх1 подключаются источники сигнала напряжением более 3 В, ко входу Вх2 - напряжением от 50 мВ до 3 В.

Первый каскад усилителя собран на левой половине лампы Л1 . С его нагрузки через конденсатор С3 усиливаемый сигнал подается на тонко мпенсированный регулятор громкости R5, R7, R8, С4 и C5.

На левой половине лампы Л2 собран второй каскад усилителя . Для согласования

Ðèñ.55

74

его выхода с входным сопротивлением нагрузочных фильтро в и уменьшения нелинейных искажений каскад охвачен глубокой отрицател ьной обратной связью.

Через конденсатор C6 и регуляторы тембра R12, R13, R14 сигнал проход ит на входы разделительных фильтров, каждый из которых пропускает то лько определенные частоты. Таким образом, весь диапазон усиливаемых частот разбивается на три поддиапазона.

Ðèñ.56

75

С фильтра С9, R17, C8, R16 начинается канал низких частот. Его фазоин верторный каскад собран на правой половине лампы Л2, а выходной-на дву х лампах Л3, Л4. Симметрия выходного каскада устанавливается переменным резистором R31.

Для уменьшения нелинейных искажений и снижения выходног о сопротивления канал низких частот охвачен отрицательной обратной связ ью, напряжение которой снимается с вторичной обмотки выходного трансформатора Тр2 и через резистор R33 подается на второй каскад усилителя. Канал низких частот нагружен на динамический громкоговоритель типа 6ГД-1 РР3, подключенный к обмотке 6 - 7 вы ходного трансформатора Tp2.

Канал средних частот начинается с фильтра С10, R18, С11, R19, фазоинв ертор его собран на правой половине лампы Л1, а выходной каскад - на дв ойном триоде Л5. Симметрия выходного каскада устанавливается резистором R39. Нагрузкой его служит

Ðèñ.57

Ðèñ.58
