Материал: 40 лучших ламповых УМЗЧ за 40 лет (1999)

Переменные резисторы R7 и R17 служат для регулировки громкости сигналов, поступающих на микрофонные усилители.

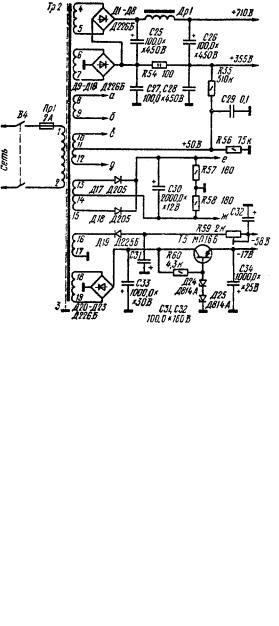

Для устранения фона переменного тока накальные нити ламп Л1 и Л2 питаются постоянным током, подаваемым с выпрямителя, собранного на диодах Д17, Д18 (рис.37). С этой же целью в цепь накала лампы Л3 с делителя R55. R56 подается положительное (относительно катода) напряжение 50 В.

После фазоинверторного каскада (Л2) сигналы усиливаются каскадом на лампе Л3. Сопротивления резистров в анодных

цепях триодов этой лампы выбраны Ðèñ.37 так, чтобы получить максимальное

неискаженное напряжение на управляющих сетках выходных ламп.

Анодные цепи ламп Л1, Л2, Л3 питаются через развязывающие фильтры R27, C10, R37, C17 и R43,

C20, устраняющие фон переменного тока и предотвращающие пар азитную связь между каскадами усилителя.

Оконечный каскад усилителя мощности собран по двухтактн ой схеме на лампах Л4 и Л5. Смещение на управляющие сетки ламп оконечного каскад а подается от отдельного выпрямителя, собранного на диоде Д19. Переменны й резистор R59 служит для установки величины напряжения смещения на управляющ их сетках - 58 В. При этом напряжении ток покоя каждой из выходных ламп составляет 4 0 мА. Переменный резистор R47 предназначен для выравнивания напряжений сме щения на управляющих сетках, а резистор R52 - для установки напряжения на экранной сетке лампы Л5, равного напряжению на экранной сетке лампы Л4. Выключател ь В3 предназначен для отключения накала выходных ламп в тех случаях, когда не тр ебуется одновременная

52

таблице. Он выполнен на магнитопроводе Ш32Х42, окно 32Х Х80 мм. Др оссель Др1 содержит 900 витков провода ПЭВ-2 0,41, магнитопровод-Ш20Х20.

Завершает обзор одноканальных двухтактных усилителей н едавно опубликованная

âжурнале "Рад³оаматор" схема стереофонического мостового УМЗЧ К. Вайсбейна (РА- 3/99). Автор считает, что выходной трансформатор является наи более критичным компонентом любого высококачественного усилителя звуко вой частоты, именно он создает многие виды искажений. Выходной каскад предлагае мого усилителя построен по схеме последовательно-параллельного двухтактного ус илителя (PPP-Push-Pull- Parаllel), предложенного немецким инженером Футтерманом в 1953 г. К аскад представляет собой мост, два плеча которого образованы вн утренними сопротивлениями выходных ламп, а два других - сопротивлен иями источника анодного питания.

Постоянные составляющие анодных токов ламп протекают че рез нагрузку в противофазе, поэтому постоянное подмагничивание выходн ого трансформатора, как и

âобычном двухтактном усилителе, отсутствует. Переменные же составляющие анодных токов выходных ламп протекают через нагрузку в фазе, так к ак на сетки ламп подаются противофазные напряжения.

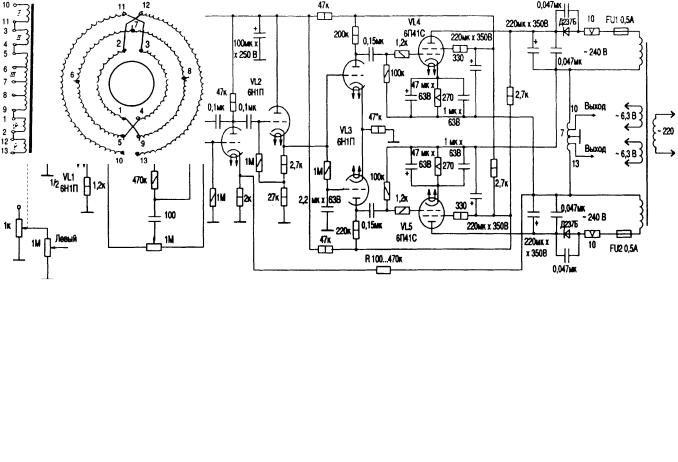

Если в обычном двухтактном усилителе выходные лампы по пе ременному току включены последовательно, то в противопараллельном усил ителе - параллельно. Поэтому оптимальное сопротивление нагрузки для противо параллельного усилителя в 4 раза меньше, чем для обычного двухтактного. Это значит, что индуктивность первичной обмотки выходного трансформатора в противопараллельном усилителе при одних и тех же нелинейных искажениях на заданной низшей частоте буде т в 4 раза меньше, чем в обычном. Значительно упрощается конструкция выходного т рансформатора. В противопараллельном усилителе выходной трансформатор м ожно заменить своеобразным автотрансформатором со средней точкой, что приведет к уменьшению искажений на высших частотах, обусловленных индуктивнос тью рассеяния и распределенными емкостями между обмотками выходного тр ансформатора. Принципиальная схема усилителя показана на рис.39.

Технические характеристики УМЗЧ следующие. Выходная мощ ность при нелинейных искажениях менее 1 % 20 Вт. Чувствительность по вх оду 250 мВ. Чувствительность усилителя мощности 0,5 В. Полоса воспроиз водимых частот 10-70 000 Гц. Сопротивление нагрузки 2, 4, 8, 16 Ом. Диапазон регулировки тембра 10 дБ.

53

57

Ðèñ.39

Ðèñ.40

Первый каскад усилителя выполнен на половине лампы 6Н23П (6Н 1П, 6Н2П, 6Н4П), второй каскад представляет собой обычный резистивный ус илитель. Между первым и вторым каскадом включен широкодиапазонный регулятор те мбра. В качестве потенциометра использован переключатель П2К.

Применение фазоинверторного каскада, собранного по схем е с катодной связью (VL3), обеспечивает высокую симметрию выходных напряжений в широком диапазоне частот и малые нелинейные искажения. С предыдущим каскадо м (VL2), представляющим собой катодный повторитель, фазоинверто рный каскад связан гальванически, чтобы уменьшить сдвиг фаз на низких частот ах, что улучшает стабильность работы усилителя.

Выходной каскад собран по схеме РРР на лампах 6П41С, имеющих достаточную мощность и небольшое внутреннее сопротивление (12 кОм). Вме сто 6П41С можно применить лампы 6ПЗС, 6П27С, EL34. Усилитель охвачен отрицательн ой обратной связью, напряжение которой через резистор подается с выхо дной обмотки автотрансформатора в цепь катода первого каскада усилит еля мощности.

Питание усилителя - от двух одинаковых однополупериодных выпрямителей на диодах Д237Б. Трансформатор питания имеет 4 обмотки анодного напряжения по 240 В каждая. Примечательно, что конденсаторы в блоке питания не соединены с корпусом.

Силовой трансформатор намотан на тороидальном сердечни ке. Лучше если каждый канал стереоусилителя будет иметь отдельный сило вой трансформатор. В усилителе предусмотрено раздельное включение накальног о и анодного напряжений, что позволяет увеличить ресурс выходных ламп.

Усилитель смонтирован на металлическом шасси методом на весного монтажа с использованием монтажных плат, а также лепестков ламповы х панелей, что уменьшает наводки и емкость монтажа.

Налаживание сводится к проверке правильности монтажа. Пе репад напряжений между катодом катодного повторителя и катодами лампы фаз оинвертора должен быть 2 В. При правильно собранном усилителе между выводами 10 и 13 в ыходного трансформатора напряжение должно равняться нулю. В случа е появления фона необходимо перефазировать одну из анодных обмоток транс форматора питания.

На конструкции выходного трансформатора (рис.40) следует остановиться более подробно. Трансформатор намотан проводом марки ПЭВ-2 на то роидальном магнитопроводе, собранном из стальной ленты толщиной 0,35 мм и шириной 50 мм. Наружный диаметр тора 80 мм, внутренний 50 мм. Марка стали Э330. О бмотка разбита на секции для снижения индуктивности рассеяния и получен ия высокой симметрии двух половин обмотки. Намоточные данные трансформатора приве дены в таблице. Выходной трансформатор можно выполнить и на Ш-образном сердечнике сечением 7-8 см, обмотки которого разбиты на секции. Секции между собой со единены последовательно.

*В один слой, отводы через 30 витков.

55

Сложные многоканальные УМЗЧ

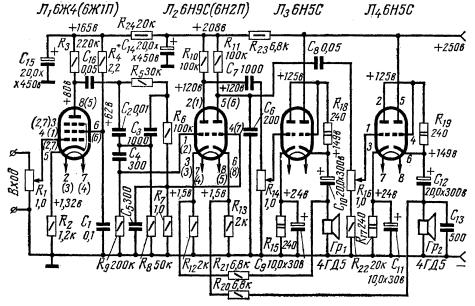

Несложный по набору деталей двухканальный усилитель А. Слонима (Р-9/67) вполне можно спутать с простой схемой, но основные призна ки сложной схемы говорят о правильном отнесении рассматриваемого усилителя к дан ной статье классификации. Схема его приведена на рис.41, он предназначен для высококачественного воспроизведения грамзаписи. Низкочастотный канал усили вает низшие звуковые частоты от 40 до 1 000 гц, а высокочастотный - высшие от 1 000 до 15 000 гц. Чувствительность усилителя -100 дБ, выходная мощность каждого канала -3,5 Вт.

Первый каскад усиления собран на лампе Л1 типа 6Ж4, он являет ся общим как для высших, так и для низших звуковых частот. Между первым и вто рым каскадами включены разделительные фильтры. Фильтр R5, С2, С3, С4, R9, R8 выделя ет высшие звуковые частоты (на резисторе R9), а фильтр R5, С3, R6, С5, R7 - низшие. Н апряжение высших частот с резистора R9 подается на сетку левого (по сх еме) триода лампы 6Н9С. Напряжение высших частот с резистора R7 подается на сетку п равого (по схеме) триода этой же лампы.

Таким образом, каскад, собранный на левой половине лампы Л 2, является предоконечным каскадом усиления низших звуковых частот , а каскад, собранный на правой половине этой же лампы, предоконечным каскадом уси ления низших звуковых частот. Потенциометры R14 и R16 регулируют усиление каждого из каналов в отдельности.

Выходные каскады обоих каналов одинаковы. Они собраны на лампах 6Н5С по широко распространенной двухтактно-параллельной бестра нсформаторной схеме. Триоды лампы 6Н5С работают в противофазе: на сетку каждого п равого триода подается напряжение сигнала в противофазе с напряжением на сетке каждого левого триода. Это обстоятельство позволяет обойтись без фазоин верторных каскадов и сократить число ламп в усилителе. В нагрузке колебания ан одного тока выходных ламп

Ðèñ.41
