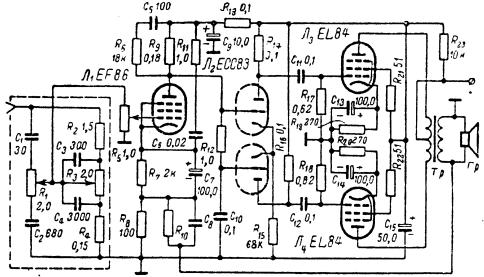

прокладками из бумаги толщиной 0,1 мм.

Последовательность намотки следующая. Первой на каркас н аматывают одну из секций первичной обмотки, затем половину вторичной обмот ки, после этого две секции первичной обмотки, потом другую половину вторичной, после дняя наматывается четвертая секция первичной обмотки. Две средние секции пе рвичной обмотки соединены параллельно и намотаны в одну сторону, а осталь ные - в противоположную. Обе крайние секции также соединены параллельно. Составле нные таким образом группы включают последовательно. Также последовательно включают обе половины вторичной обмотки (при сопротивлении громкоговорителя 16 Ом).

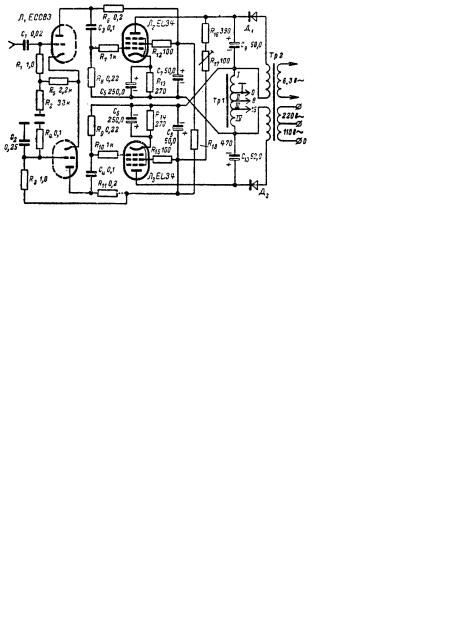

Следующий УМЗЧ Ф. Кюне на 20 Вт содержит мостовую схему включения нагрузки в оконечном двухтактном каскаде. В ней постоянная составл яющая рис( .20) не течет через нагрузку, поэтому питание анодной цепи осуществляе тся помимо выходного трансформатора, и он представляет собой согласующий авто трансформатор.

Трансформатор питания имеет две обмотки анодного напряж ения (по 270 В каждая). Постоянное напряжение на электролитических конд енсаторах С9 и С10 составляет 290 В, напряжение в цепи катода при холостом ходе 18 В. Примечательно, что конденсаторы в блоке питания не соединены с корпусом.

Напряжение смещения оконечных ламп Л2 и Л3 снимается с сопр отивлений в цепи катода R13 и R14. Целесообразно одно из них сделать переменным, чтобы иметь возможность точно отрегулировать симметрию в обеих окон ечных лампах. Напряжение на экранирующую сетку лампы одного плеча подается из анод ной цепи лампы другого плеча. В цепи экранирующей сетки лампы Л3 включено перемен ное сопротивление R17, служащее для подавления фона переменного тока. В случае с ильного фона необходимо перефазировать одну из обмоток трансформатора питания. С опротивления R7, R10 и R12, R15 в цепях управляющих и экранирующих сеток оконечных лам п служат для защиты от возникновения генерации, их припаивают непосре дственно к панелям ламп.

Напряжение на катоде лампы Л1, верхняя половина которого р аботает в режиме

32

рассматриваемой схеме для нижнего триода применен делит ель напряжения R3, R4, С2, который подает на управляющую сетку заданное напряжение и одновременно через конденсатор C2 замыкает ее на шасси. Емкость конденсатора С 2 выбрана большой для того, чтобы на низших частотах возникала ООС и усиление на частоте 50 Гц подавлялось на 10 % (фон практически становится неслышным), а на частоте 20 Гц - на 50 %. Ниже 20 Гц усиление резко уменьшается. Такое построение с хемы иногда вызывает некоторое недоумение, если сказать, что усилител ь должен пропускать максимально широкую полосу частот. Однако радиолюбитель , имеющий опыт в обращении с высококачественными усилителями, знаком с их капризами. Тон с частотой 20 Гц практически не прослушивается. Тем более не слышны тоны более низкой частоты. Если же наш "слишком хороший" усилитель возбудитс я на очень низких, не воспринимаемых слухом частотах, то в результате перекрес тной модуляции с прослушиваемыми тонами могут возникнуть помехи, сильно и скажающие звуковую картину.

Оконечный каскад охвачен отрицательной обратной связью . Оптимальная нагрузка оконечного каскада около 800 Ом. Однако даже при другой нагр узке (например, при 600 или 1600 Ом) выходная звуковая мощность составляет 17,5 Вт. К ка честву выходного автотрансформатора Тр1 не предъявляют столь больших треб ований, как для обычных двухтактных каскадов. Каждая лампа работает на целую обмо тку, а так как лампы по переменному току соединены параллельно, общее сопротивл ение обмотки уменьшается до 25 % от номинала. Для того чтобы получить полную симметрию и заземлить выходной зажим, средний отвод обмотки соединяют с шасси. Э тот зажим служит

33

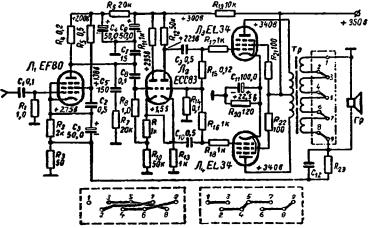

усилитель повторяет рассмотренные прежде схемные решен ия, которые обеспечивают высококачественное звуковоспроизведение, но как оконеч ный усилитель он не содержит регулировок громкости и тембра, а также в нем предусмотре на возможность подключения громкоговорителей на разные номиналы нагру зочных сопротивлений. В положении переключателя, как показано на схеме, сопротивл ение динамических головок составляет 16 Ом. Ниже под схемой приведены положения перек лючателей для сопротивления 8 Ом (слева) и 4 Ом.

Во всех перечисленных схемах Кюне применены лампы иностр анного производства, порядок замены которых на отечественные приведен в конце книги в специальной таблице.

ля обеспечения повышенной мощности выходного усилителя при сохранении качественного звучания часто применяют параллельное со единение ламп выходного каскада в каждом плече двухтактной схемы, как это сделано в20-ваттном оконечном УМЗЧ В. Большова (Р-7/60).

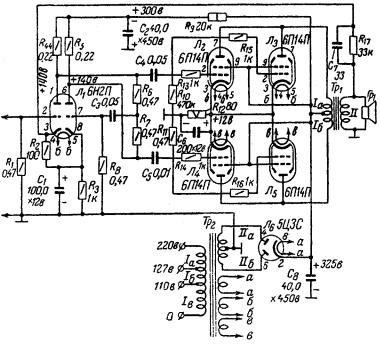

Âсхеме усилителя (рис.23) имеются всего два каскада - входной фазоинвертор на лампе 6Н2П двойном триоде и выходной оконечный каскад на че тырех лампах-тетродах типа 6П14П. Все катоды выходных ламп Л2...Л5 соединены в одной то чке на резисторе цепочки катодного автосмещения R12-С6, а сами тетроды по пост оянному току включены как триоды. Это несколько снижает крутизну проходной ВАХ, но делает ее более линейной.

Âцепи анодного питания вместо кенотрона Л6 лучше постави ть мостик из полупроводниковых диодов на величину обратного напряже ния 400 В и прямой ток в открытом состоянии 0,5 А, а также добавить сглаживающий филь тр П-образного типа.

Êслову сказать, дроссель фильтра лучше всего выполнять н а тороидальном сердечнике и закрывать его заземленным экраном. Трансформатор питан ия Тр2 стандартный на мощность 200 Вт.

Аналогичный по схемотехническому решению, но более мощный УМЗЧ на 100 Вт

В. Шушурина (МРБ-1967) предназначен для работы с аппаратурой ансамбля электромузыкальных инструментов, а также может быть испо льзован для озвучивания небольших залов, клубных помещений.

Номинальная выходная мощность усилителя 100 Вт. Коэффициен т гармоник на частоте 1000 Гц не более 0,8%, на частотах 30 и 18000 Гц - не более 2%. В диап азоне частот 30-18000 Гц неравномерность частотной характеристики +1 дБ. Номинальная

Ðèñ.22

34

чувствительность 500 мВ, номинальное выходное напряжение н а нагрузке 12,5 Ом - 35 В. Уровень помех усилителя относительно номинального вых одного уровня около -70 дБ. Потребляемая от сети мощность 380 ВА.

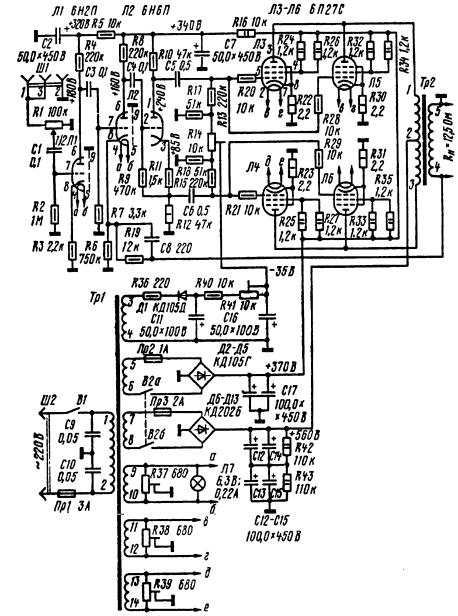

Принципиальная схема усилителя мощности приведена на рис.24. Первые два каскада выполнены на лампах Л1 и Л2а. Второй триод лампы тип а 6Н6П (Л2б) используется в фазоинверсном каскаде с разделенной нагр узкой (R10 и R12). Оконечный каскад усилителя собран по двухтактной схеме на лампах Л3 , Л6, причем для обеспечения необходимой мощности в каждом плече включен ы параллельно по две лампы.

Для получения равномерной частотной характеристики и ма лых нелинейных искажений три последних каскада усилителя охвачены глуб окой отрицательной обратной связью по напряжению. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора Тр2 и через цепочку R19C8 по дается в цепь катода лампы Л2а.

Лампы Л8-Л6 оконечного каскада работают в режиме АВ. Отрицат ельное смещение на их управляющие сетки подается от отдельного и сточника - однополупериодного выпрямителя на диоде Д7.

Питание анодных цепей оконечных ламп осуществляется от д вухполупериодного выпрямителя на диодах Д6-Д13, включенных по мостовой схеме, а питание экранирующих сеток этих ламп и анодных цепей ламп Л1 и Л2-от выпрямителя на диодах Д2-Д5. Фильтры выпрямителей - емкостные. Емкость фильтрующих конденсаторов выбрана такой, чтобы при изменении отдаваемой усилителем мощности от нуля до номинальной питающие напряжения изменялись не более чем на 10 %.

Усилитель мощности в виде отдельного, полностью закончен ного в электрическом

Ðèñ.23

35

èконструктивном отношении блока смонтирован на металли ческом шасси размерами 490Х210Х70 мм. Сверху на шасси установлены все электронные ламп ы, трансформаторы

èэлектролитические конденсаторы. Остальные детали смон тированы в подвале шасси. Трансформатор питания выполнен на магнитопроводе Ш32Х80. ок но 32Х80 мм.

Ðèñ.24

36
