поступает на сетку правого триода Л1. В цепь катода (R9) второ го каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резист оры R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрица тельной обратной связью, значительно снижающей нелинейные искажения.

Анодные цепи лампы Л1 питаются через развязывающие фильтр ы С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие пара зитную связь между каскадами. После каскадов предварительного усиления вкл ючены цепи регулировки тембров по низшим и высшим звуковым частотам.

Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется во зможность отключения двух выходных ламп (Л5 и Л6) переключателем В3. При отключени и двух ламп

42

Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципи альной схеме рис( .29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора . Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управля ющих сетках ламп выходного каскада. После этого проверяют режимы работы вс ех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо п роверить номиналы резисторов и исправность конденсаторов. В последнюю очер едь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при о чень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный ф он переменного тока.

Менее мощной, но более качественной является схема переносного усилителя звуковых частот Б. Морозова (МРБ-1965). Описываемый усилитель (рис.31) может найти самое широкое применение при радиофикации сельских клуб ов и домов культуры, школ и других аудиторий.

Номинальная выходная мощность усилителя 35 Вт, а максималь ная 45. Он воспроизводит полосу частот в диапазоне от 20 Гц до 20 кГц. Час тотная характеристика усилителя имеет завал - 3 дБ на частоте 20 кГц и подъем на част оте 20 гц +7 дБ. Неравномерность частотной характеристики в полосе част от от 40 Гц до 12 кГц не превышает +1 дБ. Нелинейные искажения при мощности до 25 Вт пр актически отсутствуют, уровень шумов при максимальном усилении и за короченном входе-48 дБ. При тех же условиях и включенном микрофонном каскаде уров ень шума - 40 дБ. Выход усилителя - 24 В, рассчитан на нагрузку 18 ом, 12 В на 4,5 ом, а 3 В на 0,28 о м.

Каждый вход усилителя НЧ имеет свой регулятор громкости, что позволяет производить комбинированные записи, например, записать р ечь на фоне музыки. Микрофонный каскад усилителя собран по реостатно-емкостной схеме на левом (по схеме) триоде лампы Л1 типа 6Н9. Второй каскад усилителя собр ан на правом триоде лампы 6Н9; он представляет собой обычный усилитель напряже ния. Сопротивление R14 является омическим эквивалентом микрофонного каскада. Э то сопротивление поддерживает заданный режим лампы Л1 при выключении микро фонного каскада. Нить накала лампы Л1 питается постоянным током, что значительн о снижает уровень фона всего усилителя, когда микрофонный каскад не работает (ус илитель работает от другого источника сигнала), анодное питание лампы микроф онного каскада следует отключить выключателем Вк2. При работе от звукоснимателя "Зв" и трансляционной линии "Л" сигнал, минуя микрофонный каскад, сразу поступает на сетку лампы первого усилителя напряжения. Сопротивления R15, R16 и R6, R7 образуют дели тель напряжения, позволяющий получить равные сигналы от звукоснимателя, т рансляционной линии и микрофонов.

43

Благодаря такой глубокой отрицательной обратной связи (2 0 дБ) резко снижаются частотные и нелинейные искажения, вносимые оконечным и пр едоконечным каскадами, а также уменьшается зависимость уровня выходного напряж ения от сопротивления нагрузки.

Для симметрии предоконечного каскада во всем диапазоне ч астот параллельно сопротивлению R38 (390 кОм) включен симметрирующий конденсато р C17. Шунтируя сопротивление R32, он компенсирует завал частотной характе ристики на высших звуковых частотах. Чтобы исключить самовозбуждение усил ителя на высоких частотах, в цепь сетки верхнего (по схеме) триода лампы 6НВ включено с опротивление R32.

Ðèñ.31

44

Оконечный каскад усилителя собран по двухтактной схеме н а четырех лампах 6ПЗ; работает он в режиме класса AВ1. Каждая из ламп 6ПЗ нагружена на отдельную обмотку выходного трансформатора. Для борьбы с высокочас тотной генерацией в цепи управляющих и экранных сеток каждой из ламп включены сопр отивления R39, R41, R42, R43, R44, R45, R46, R47.

Отрицательное смещение подается от специального выпрям ителя, что делает работу оконечного каскада более устойчивой, а также снижа ет вносимые им искажения.

Усилитель питается от выпрямителя, собранного по мостово й схеме на 16 диодах типа Д7Ж. Диоды шунтируют сопротивлениями 100 ком, которые за щищают их от пробоя в том случае, если сопротивления диодов обратному току будут резко отличаться друг от друга (сопротивление диодов обратному току должно быть не менее 200 ком),

Силовой трансформатор Тр1 собран на сердечнике из пластин Ш-40, толщина набора 60 мм. Все обмотки трансформатора намотаны на общем г етинаксовом каркасе. Первой наматывают сетевую обмотку. Она содержит 250 витков п ровода ПЭЛ 0,93 и 190 витков провода ПЭЛ 0,74. Обе секции включены последовательно . На сетевую обмотку наматывают обмотку II накала ламп 6ПЗ, включенных последова тельно. Она содержит 50 витков провода ПЭЛ 0,8 с отводом от 25-го витка, который заземл яется. Эта обмотка одновременно экранирует сетевую обмотку от других. Повер х накальной обмотки наматывают повышающую обмотку, которая состоит из 920 витко в провода ПЭЛ 0,35. На эту обмотку с одного края наматывают 13 витков провода ПЭ Л 0,8 для питания накала ламп Л2 и Л3, а затем, отступив на 3 мм от накальной обмо тки, в этом же ряду наматывают в два слоя обмотку для питания выпрямителя сме щения, которая содержит 160, витков провода ПЭЛ 0,15. При намотке трансформатора между р ядами прокладывают парафинированную бумагу, а между обмотками - два слоя лакоткани.

Дроссель выполнен на сердечнике Ш26х30 намоткой 2000 витков про вода ПЭЛ 0,31. Для выходного трансформатора используют набор пластин Ш25 толщиной 60 мм. Анодная обмотка состоит из четырех секций по 1350 витков про вода ПЭЛ 0,2. Вторичная обмотка состоит из пяти секций, четыре содержат 80 витков провода ПЭЛ 0,66 и одна - 25 витков ПЭЛ 1,5. Сначала наматывают одну секцию I вто ричной обмотки в один слой. Поверх нее наматывают два слоя лакоткани, пото м - секцию II анодной обмотки в пять слоев, прокладывая их слоем лакоткани или д вумя слоями тонкой парафинированной бумаги. Поверх секции первичной обмотк и наматывают два слоя лакоткани, потом наматывают секцию вторичной обмотки, зат ем снова первичной и так далее. Последней будет пятая секция вторичной обмотки. По рядок намотки показан порядковыми номерами на схеме.

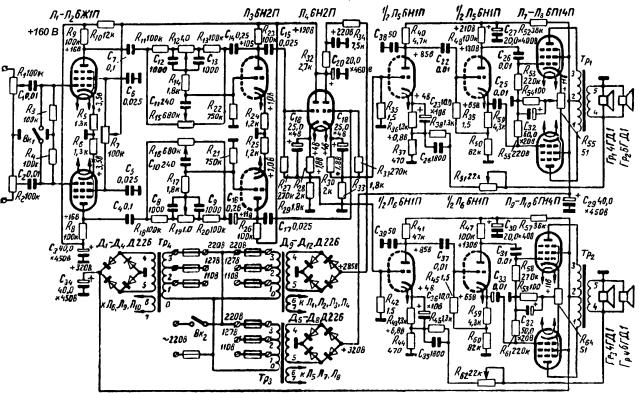

Высококачественный стереофонический усилитель И. Степи на(МРБ-1967) может работать как с пьезоэлектрические звукоснимателем, так и с приемником, имеющим УКВ диапазон и специальную приставку для приема стереофо нических передач. Усилитель обладает большим усилением и высокой чувствит ельностью. С входа звукоснимателя она не менее 100 мВ. Пределы регулировки темб ра усилителей 15-20 дБ на низших звуковых частотах и 12-16 дБ на высших. Диапазон регу лировки громкости для каждого канала 40 дБ. Усилитель воспроизводит полосу зв уковых частот от 50 до 13000 Гц при неравномерности частотной характеристики 6 дБ.

Разбаланс регулировки громкости, тембров и частотных хар актеристик усилителей для обоих каналов не превышает 4 дБ. Переходное затухание н а частоте 1000 Гц около 45 дБ, на частоте 10000 Гц - 30 дБ. Благодаря применению раздельного питания оконечных и предварительных каскадов усиления уровень ф она на выходе усилителя при номинальной выходной мощности 10 Вт (для каждого канала ) и разомкнутом входе

45

46

Ðèñ.32
