Материал: 40 лучших ламповых УМЗЧ за 40 лет (1999)

Обмотка 1-2, рассчитанная на напряжение сети 220 В, содержит 374 в итка провода ПЭВ- 1 1,0, обмотка 5-4-85 витков провода ПЭВ-1 0,25, обмотка 5-6-790 витков провод а ПЭВ- 1 0,55, обмотка 7-5-550 витков провода ПЭВ-1 0,41, обмотка 9-10-11 витков прово да ПЭВ- 1 0,9, обмотки Л-12 и 13-14-по 11 витков провода ПЭВ-1 1,4. Расположение обм оток на каркасе трансформатора питания показано на рис.25.

Выходной трансформатор Тр2 выполнен на таком же магнитопр оводе, что и трансформатор питания. Обмотки секционированы. Схема рас положения секций обмоток на каркасе изображена на рис.25,б. Первичная обмотка 1-3 состоит из четырех секций провода ПЭВ-1 0,55 по 450 витков в каждой секции. Секции со единены последовательно, и от середины сделан отвод (вывод 2). Втори чная обмотка 4-5 состоит из десяти соединенных параллельно секций провода ПЭВ-1 0,55 п о 130 витков в каждой секции.

включать усилитель мощности без нагрузки нельзя, так как это может вызвать электрический пробой между обмотками выходного трансфо рматора.

Высокое качество звучания обеспечивает также усилитель мощности стационарного типа, приведенный Г. Гендиным в книге "Самодельные УНЧ", МРБ-1964. По странному совпадению, схема этого усилителя (рис.26) очень похожа на стандартный 10-ваттник фирмы "Кинап", который в 60-70-х годах был в каждом радиоузле, разве что лампы заменены с 6П3С на более современ ные. Схема фазоинвертора и выходного каскада аналогична рассмотре нной выше рис( .12), а предварительные каскады на лампах Л1, Л2 разгоняют оконечн ый усилитель до такой мощности, чтобы при наличии глубокой ООС через R26-R34 обеспечи ть номинальную выходную мощность.

Отличает данный усилитель законченная функциональность , в нем имеются все необходимые регулировки, на входе можно подключать любой источник звука, будьто микрофон, звукосниматель, магнитофон, радиоприемник, т елевизор или радиотрансляционная линия. На выходе можно подключать лю бые из имеющихся типов динамических головок, для чего предусмотрен перекл ючатель П2 во вторичной обмотке выходного трансформатора Тр2.

Питание анодных цепей осуществляется при низком уровне п ульсаций благодаря наличию фильтра С12-Др1-С13, все средние точки накальных обмот ок через подстроечные резисторы R19, R23, причем на них еще подается сме щение 27 В через делитель R16-R17. В выпрямителе В1 можно использовать диоды тип а Д226 или Д7Ж.

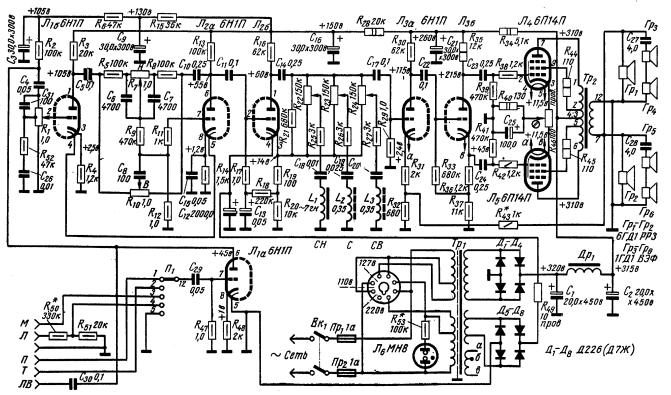

Высококачественный УМЗЧ Н. Зыкова (Р-4/66) использует совместно регуляторы тембра низших и высших частот и регуляторы тем бра на три фиксированные средние частоты (каждая из которых отличае тся от предыдущей

37

приблизительно на октаву f = 2f2= 4f3), что позволяет получить практически л юбую частотную характеристику канала звуковоспроизведения, а также значительно увеличивает возможную степень коррекции характеристики усилителя н а высших и низших частотах (до 30-40 дБ). Кроме того, использование регуляторов средних часто т значительно упрощает разработку и конструирование акустических систем для вы сококачественного

38

Ðèñ.27

39

или телевизора Т. В последующие два каскада, собранные на л ампе Л2 включены типовые регуляторы тембра низших и высших частот II типа (п отенциометры R7 и R10) и регулятор тембра средних частот (потенциометры R22, R23 и R 24).

Для уменьшения уровня шумов, соединенные последовательн о накальные цепи ламп Л1 и Л2 питаются от низковольтного выпрямителя.

На лампе Л3 смонтирован усилитель предоконечного каскада и фазоинвертор. Хорошая симметрия при минимальных искажениях в случае бо льших управляющих сигналов достигается применением сравнительно низкоомн ой анодной и катодной нагрузки фазоинвертора.

Оконечный каскад усилителя двухтактный, он собран по ульт ралинейной схеме. Три последних каскада усилителя охвачены глубокой отриц ательной обратной связью, напряжение которой снимается со вторичной обмотки выход ного трансформатора и подается в катодную цепь лампы Л3.

Силовой трансформатор Тр1 собран на сердечнике из пластин Ш20, толщина набора 45 мм. Сетевая обмотка содержит 2х(50+315) витков провода П ЭЛ 0,38, повышающая - 700 витков провода ПЭЛ 0,29. Обмотка низковольтног о выпрямителя состоит из 45 витков того же провода, а обмотка накала ламп - 1 7+4 витка провода ПЭЛ 1,0.

Дроссель фильтра Др1 индуктивностью 4 Гн намотан на сердечнике из пластин УШ16, толщина набора 15 мм, его обмотка содержит 2300 витков провода ПЭЛ 0,25. Катушка L1 = 6,5 - намотана на сердечнике из пластин УШ12, толщина набора 18 мм, обмотка его состоит из 3100 витков провода ПЭЛ 0,14. Катушки L2 и L3 выполнены на броневых сердечниках типа СБ-4а. Катушки намотаны внавал на цилиндрических каркасах из эбонита или текстолита и содержат 2200 витков провода ПЭВ-2 0,1 (индуктивность 0,35...0,4 Гн).

Выходной трансформатор Тр2 собран на сердечнике из пластин Ш19 толщиной набора 45 мм. На рис.28 показаны схема и вариант расположения его обмоток. Первичная обмотка 1-6 наматывается проводом ПЭВ-2 0,18 и содержит 3000 витков, вторичная 7-12 - проводом ПЭВ-2 0,57, 180 витков. Выводы располагаются так, чтобы сделать короткими

перемычки выводов 3-4, 7-9-11, 8-10-12. На выводы нужно Ðèñ.28 надеть трубки и распаять их на монтажных колодках,

установленных на трансформаторе.

Достоинством усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей , электрическая схема его хорошо отработана и при повторении легко налаживается с п омощью одного вольтамперметра. Усилитель развивает максимальную выхо дную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном ка скаде (две или четыре).

Полоса воспроизводимых частот 30...18000 Гц; нелинейность часто тной характеристики не более 3 дБ. Чувствительность в режиме ра боты "Микрофон" порядка 5 мВ, а в режиме "Звукосниматель" - 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощ ности.

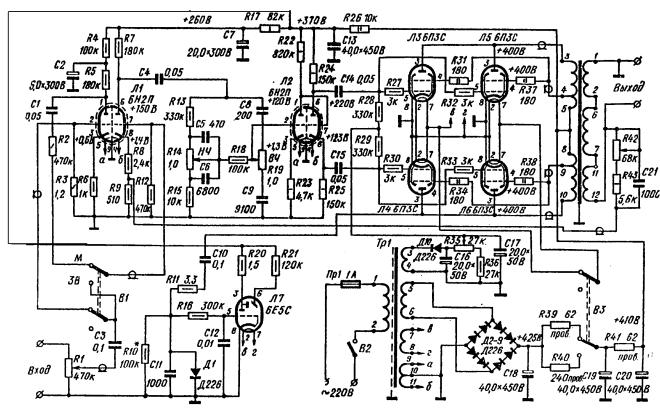

Принципиальная электрическая схема усилителя НЧ изобра жена на рис.29. Микрофонный усилитель собран на левом триоде лампы Л1. С на грузки этого каскада через конденсатор С1 и переключатель "Микрофон-звукоснима тель" (В1) сигнал

40

Ðèñ.29

41
