5.9.10. Взвешивание с выборкой массы тары
Режим однократной выборки массы тары из диапазона взвешивания выполняется, когда для взвешивания груза необходима тара. При этом допускается взвешивать лишь грузы меньшей массы так, чтобы сумма груза и массы тары (масса брутто) не превышала наибольший предел взвешивания.

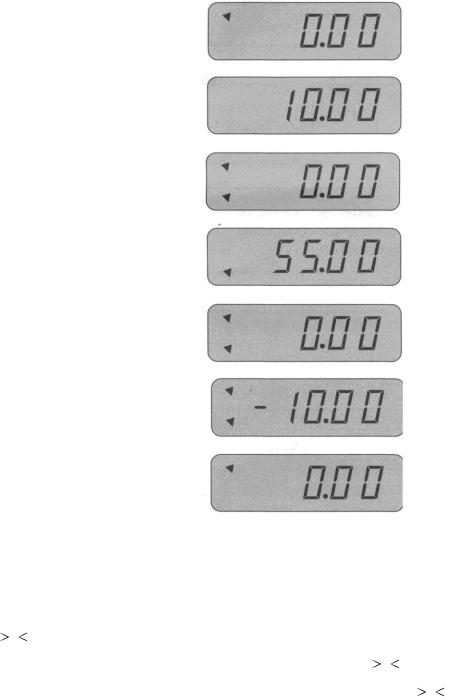

Рис. 45. Схема последовательности набора веса
Проверьте отсутствие груза на платформе.
Положите тару на платформу (например – тара весит 10 кг). Указатель 0 погаснет.
Нажмите клавишу ►т◄, включая указатели 0 и NET.
Положите взвешиваемый груз в тару. Указатель 0 погаснет. Индикатор показывает массу нетто груза (пример – 55 кг).
71
Если убрать груз из тары, показание индикатора обнулится (после этого можно взвешивать следующий груз в той же самой таре), а если убрать всё с платформы, индикатор покажет массу тары со знаком минус.
Для обнуления показаний и выхода из режима выборки тары нажмите вновь клавишу ►т◄. Указатель NET погаснет.
5.9.11. Техническое обслуживание
Осмотры и все виды ремонтов выполняются изготовителем или специализированным предприятием, имеющим с изготовителем договор.
При эксплуатации весов потребителем должно производиться ежедневное (межосмотровое) обслуживание весов: протирка платформы, корпуса весов и индикатора сухой тканью (во время обеденного перерыва и после окончания смены).
После настройки или ремонта весов, связанных со снятием пломбы, весы должны быть предъявлены представителю Госстандарта для проверки. Вызов представителя производится потребителем.
Проверка производится в соответствии с ГОСТ 8.453.
5.9.12.Характерные неисправности и способы их устранения приведены
втабл. 10 и 11
|
|
|
Таблица 10 |
|
|
|
|
|
|
Наименование |
Вероятная причина |
Метод устранения |
Примечание |
|
неисправности |
|
|||
|
|
|
|
|
|
Отсутствует |
Проверьте |
|
|
|
напряжение в сети |
напряжение в сети |
|
|
|
Плохо вставлена |
Вставьте аккуратно |
|
|
|
вилка питания в |
|
|
|
Весы не |
вилку в розетку |
|
|
|
розетку |
|
|
||
включаются |
|
|
|
|
|
|
Запасные |
|
|
|
|
|
|
|
|
Перегорел сетевой |
Замените сгоревший |
предохранители |
|
|
предохранитель |
предохранитель |
входят в комплект |
|
|
|
|
ЗИП |
|
Во время работы весов производится их автоматическое диагностирование и при обнаружении дефектов на индикаторе дисплея появляется сообщение
ErrXX , по номеру которого ХХ устанавливается тип неисправности.
72
|
|
Таблица 11 |
|
|
|
|
|
Сообщение |
Описание неисправности |
Рекомендации |
|
|
Неправильная установка нуля (в |
Проверьте отсутствие груза на |
|
Err 1 |
частности, из-за нагруженной |
платформе, а также правильность |
|
|
платформы при включении весов) |
установки крышки платформы |
|
Err 2 |
После калибровки весы не |
Обратитесь в ремонтную |
|
переходят в режим взвешивания |
мастерскую |
|
|
|
|
||
Err 10 |
Неисправность аналоговой схемы |
Обратитесь в ремонтную |
|
мастерскую |
|
||
|
|
|
|
Err 11 |
Неисправность АЦП |
Обратитесь в ремонтную |
|
мастерскую |
|
||
|
|
|
|
Err 12 |
Нарушение кодировки |
Обратитесь в ремонтную |
|
мастерскую |
|
||
|
|
|
|
5.10. Электронные весы типа SW
Электронные весы типа SW (далее – весы) предназначены для взвешивания материалов, полуфабрикатов и готовой сельскохозяйственной и промышленной продукции. Весы могут применяться и в других отраслях народного хозяйства.
Весы обладают следующими функциями:
определение массы груза;
автоматическая калибровка коэффициента усиления и автоматическая установка нуля;
выборка массы тары из диапазона взвешивания;
автоматическое отключение дисплея при перерыве в работе весов;
индикация разрядки аккумулятора
сообщение об ошибках в работе весов.
По дополнительному заказу весы комплектуются:
платформой из нержавеющей стали;
дублирующим дисплеем на задней стенке весов.
Электропитание весов выполняется с помощью сухих или перезаряжаемых аккумуляторов, а также через адаптер 9 В, 300 мА от сети 100/220 В.
Весы сертифицированы Госстандартом РФ, сертификат № 9087 на утверждение типа средств измерений «Весы электронные модели SW»; номер по реестру № 20533-00 от 02.12.00. Электробезопасность: класс II по ГОСТ
12.2.007.0.
При эксплуатации весы должны быть проверены. Межпроверочный интервал – не более 12 месяцев.
Гарантийный срок эксплуатации – 12 месяцев.
73
5.10.1. Меры предосторожности
Не нагружайте весы сверх допустимого, не допускайте резких ударов по платформе; не подвергайте весы сильной вибрации.
Не пользуйтесь для протирки индикатора растворителями или другими летучими веществами.
Не работайте в запылённых местах.
Храните весы в сухом месте.
Избегайте резких перепадов температуры.
Не работайте в близи высоковольтных кабелей, двигателей, радиопередатчиков, и других источников электромагнитных помех.
при работе не нажимайте сильно на клавиши.
После перевозки или хранения при низких отрицательных температурах весы можно включать не раньше чем через 2 часов пребывания в рабочих условиях.
Технические данные (приведены в табл. 12)
|
|
|
|
|
Таблица 12 |
|
Модель |
SW-1 |
SW-2 |
SW-5 |
SW-10 |
SW-20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пределы взвешивания, кг |
0,01~1 |
0.02~2 |
0.04~5 |
0.1~10 |
0.2~20 |
|
Дискретность индикации и |
0,5 |
1 |
2 |
5 |
10 |
|
цена поверочного деления, г |
|
|
|
|
|
|
Пределы допускаемой |
±0.5 |
±1 |
±2(до 4 кг |
±5 |
±10 |
|
погрешности при первичной |
|
|
вкл.) |
|
|
|
поверке на предприятиях: |
|
|
±4(свыше |
|
|
|
изготовителе и ремонтном, г |
|
|
4 кг) |
|
|
|
Пределы допускаемой |
±0,5(до |
±1(до 0,5 |
±2(до 1 кг |
±1(до 5кг |
±10(до 5 кг |
|
погрешности при |
0,25 кг |
кг вкл.) |
вкл.) |
вкл.) |
вкл.) |
|
эксплуатации и после |
вкл.) |
±2(свыше |
±4(свыше |
±10(свыше |
±20(свыше |
|
ремонта на |
±1(свыше |
0, 5 кг |
1 до 4 к |
0, 2,5кг |
5 кг) |
|
эксплуатирующих |
0,25 кг |
|
вкл.) |
|
|
|
предприятиях: изготовителе |
|
|
±6(свыше |
|
|
|
и ремонтном, г |
|
|
4 0,25 кг |
|
|
|
|
Автоматическая калибровка коэффициента усиления и |
|
||||
|
автоматическая установка нуля; выборка массы тары из |
|
||||
Функции |
диапазона взвешивания; автоматическое отключение |
|
||||
|
дисплея при перерыве в работе весов; индикация разрядки |
|
||||
|
аккумулятора сообщение об ошибках в работе весов |
|
||||
Количество знаков |
|
|
7 |
|
|
|
индикатора дисплея |
|
|
|
|
|
|
|
|
|
|
|
|
|
Указатели дисплея |
|
►0◄, NET, |
, O |
|
|
|
Тип измерения |
|
Тензометрический |
|
|
||
Тип индикаторов |
|
Жидкокристаллический |
|
|
||
74
1 |
2 |
|
Диапазон рабочих |
-10... +40 |
|
температур, С |
||
|
||
Питание от сухого или |
|
|
перезаряжаемого |
|
|
аккумулятора или через |
49...51 |
|
адаптер от сети |
||
187...242 |
||
переменного тока |
||
|
||
частотой, Гц, |
|
|
напряжением, В |
|
|
Потребляемая мощность, |
10 |
|
ВА не более |
||
|
||
Время работы |
600(перезаряжаемые) |
|
аккумуляторных батареек, |
||
1200(сухие) |
||
час |
||
|
||
Размеры платформы, мм |
241 × 192 |
|
Габаритные размеры, мм |
260 × 287 × 119 |
|
Масса кг не более |
2,7 |
ПРИМЕЧАНИЯ!!!
1.Допускаются отклонения от приведённых технических характеристик в сторону улучшения.
2.Средний срок службы – 8 лет.
3.На показания весов оказывает влияние широтный эффект, то есть зависимость силы тяжести от географической широты места, где проводится взвешивание. Поэтому потребитель при покупке весов должен указывать место предполагаемой эксплуатации для соответствующей калибровки.

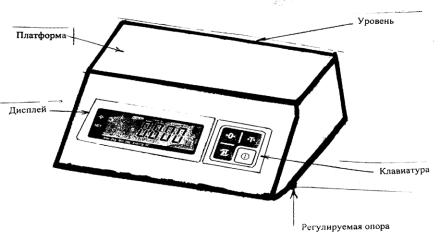

5.10.3. Общий вид весов представлен на рис. 46
Рис. 46. Общий вид весов
