Материал: 5690
5.Храните весы в сухом месте.
6.Избегайте резких перепадов температуры и воздушных потоков от вентиляторов.
7.Не работайте вблизи высоковольтных кабелей, двигателей, радиопередатчиков и других источников электромагнитных помех.
8.При работе не нажимайте сильно на клавиши.
9.При работе платформа и взвешиваемый груз не должны касаться сетевого шнура или других посторонних предметов.
10.После перевозки или хранения при низких отрицательных температурах весы можно включать не раньше чем через 2 часа пребывания в рабочих условиях.
Технические характеристики весов (приведены в табл. 8)
Таблица 8
Модели |
DB-60H |
|
|
DB-150H |
|
1 |
2 |
|
|
3 |
|
Наибольший предел |
60 |
|
|
150 |
|
взвешивания, кг |
|
|
|||
|
|
|
|
||
Дискретность |
|
|
|
|
|
индикации и цена |
10 / 20 |
|
|
20 / 50 |
|
поверочного делен., г |
|
|
|
|
|
Пределы допускаемой |
10 (до 20 кг вкл.) |
|
20 (до 40 кг вкл.) |
||
|
40 (св. 40 кг до 60 кг вкл.) |
||||
погрешности при |
20 (св. 20 кг до 40 кг вкл.) |
||||
50 (св. 60 кг до 100 кг вкл.) |
|||||
первичной проверке, г |
40 (св. 40 кг) |
|
|
||
|
|
100 (св. 100 кг) |
|||
|
|
|
|
||
|
10 (до 5 кг вкл.) |
|
20 (до 10 кг вкл.) |
||
Пределы допускаемой |
|
40 (св. 10 кг до 40 кг вкл.) |
|||
20 (св. 5 кг до 20 кг вкл.) |
|||||
погрешности при |
60 (св. 40 кг до 60 кг вкл.) |
||||
40 (св. 20 кг до 40 кг вкл.) |
|||||
эксплуатации, г |
100 (св. 60 кг до 100 кг вкл.) |
||||
60 (св. 60 кг) |
|
|
|||
|
|
|
150 (св. 100 кг) |
||
|
|
|
|
||
Выборка и индикация |
до 59,98 |
|
|
до 99,98 |
|
массы тары, кг |
|
|
|||
|
|
|
|
||
Функции |
Автоматическая установка нуля; выборка массы тары из |
||||
диапазона взвешивания; диагностика неисправностей |
|||||
|
|||||
Тип индикатора |
|
Флуоресцентный |
|||
Разрядность |
|
|
5 знаков |
||
индикатора |
|
|
|||
|
|
|
|
||
Указатели индикатора |
|
|
0 , NET |
||
Тип измерения |
Тензометрический |
||||
Диапазон рабочих |
|
|
- 10...+ 40 |
||
температур, С |
|
|
|||
|
|
|
|
||
Питание от сети |
Частота 49 |
51 Гц, напряжение 187 242 В |
|||
|
|
|
|
|
|
66
1 |
2 |
Потребляемая |
|
мощность, ВА, не |
10 |
более |
|
Размеры платформы, |
420 510 |
мм |
(литье, крышка из нержавеющей стали) |
Габаритные разм., мм |
420 655 710 |
Масса, кг, не более |
17 |
ПРИМЕЧАНИЯ!!!
Допускаются отклонения от приведённых технических характеристик в сторону улучшения.
Средний срок службы – 8 лет.
На показания весов оказывает влияние широтный эффект, т.е. зависимость силы тяжести от географической широты места, где проводится взвешивание. Поэтому потребитель при покупке весов должен указывать место предполагаемой эксплуатации для соответствующей калибровки.
5.9.3. Обозначения и функции. Общий вид весов
ДИСПЛЕЙ

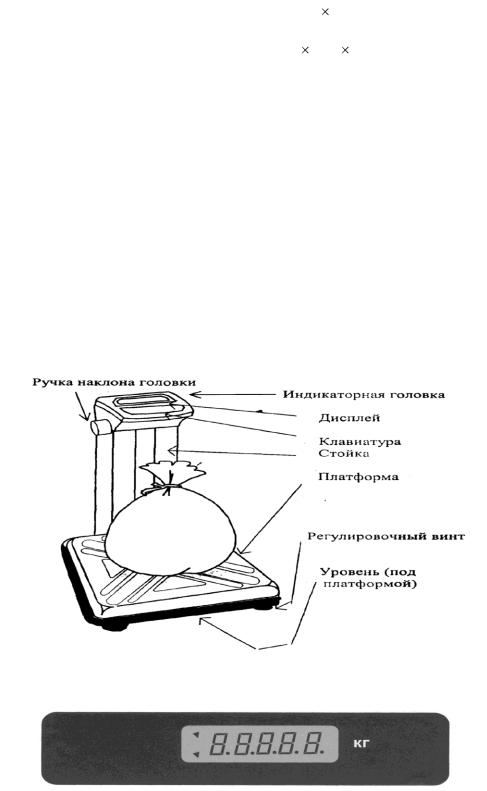

Рис. 39. Общий вид весов и дисплея
67
Клавиатура (представлена в табл. 9)
|
|
|
|
Таблица 9 |
|
Клавиша |
Функция |
Указатель |
Когда включён |
|
|
|
|
Включение /выключение |
|
|
|
|
|
|
|
|
|
|
|
дисплея |
|
На платформе |
|
|
|
|
|
||
|
|
Обнуление показаний в |
0 (НУЛЬ) |
|
|
|
|
отсутствует груз |
|
||
►0◄. |
случае дрейфа при пустой |
|
|
||
|
|
|
|||
|
|
платформе |
|
|
|
►Т◄. |
Выборка массы тары из |
|
Выборка массы тары |
|
|
диапазона взвешивания |
NET (ТАРА) |
из диапазона |
|
||
|
|
|
|||
* |
Клавиша без функции |
|
взвешивания |
|
|
5.9.5. Установка весов
Откройте упаковку и вытащите весы, платформу, стойку и индикаторную головку.
Подтяните шнур питания и кабель от датчика и зафиксируйте их в зажимах.

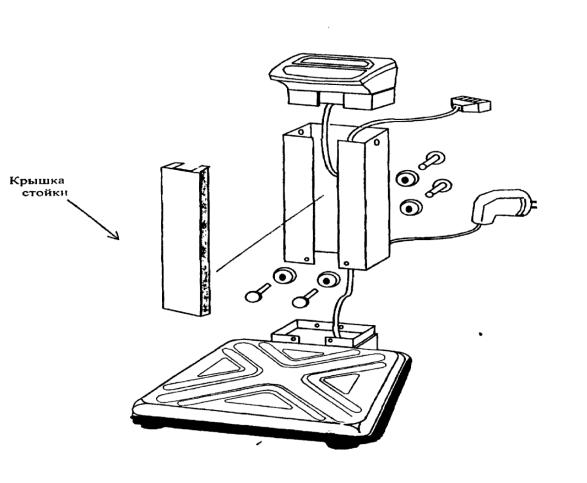

Согласно рисунку вставьте стойку дисплея в кронштейн и закрепите её болтами М10; наденьте на болты пластмассовые колпачки.
Вставьте в разрез стойки пластмассовую крышку.
Вставьте в стойку индикаторную головку и закрепите её болтами М10 и ручками наклона головки.
Установите весы на ровную неподвижную поверхность, где они будут эксплуатироваться.
Отрегулируйте горизонтальность весов, вращая винтовые опоры весов и одновременно контролируя положение воздушного пузырька в ампуле уровня. Весы выровнены, когда пузырёк находится в центре чёрного кольца ампулы.
неправильно правильно
Рис. 40. Схема расположения уровня весов
Закройте платформу крышкой из нержавеющей стали.
Чтобы исключить накопление электростатического заряда на корпусе весов, используйте зелёный заземляющий провод, входящий в комплект весов. Одним концом он прикрепляется к штырю заземления, а другим – крепится под головку болта М10 с пластмассовым колпачком.
68
Рис. 41. Схема эл. проводки весов
Подготовка к работе
Перед работой весы должны находиться в нормальных условиях. После перевозки или хранения при низких отрицательных температурах весы можно включать не раньше чем через 2 часа пребывания в рабочих условиях.
Проверьте уровень весов и при необходимости подрегулируйте его.
Проверьте напряжение в сети. Завод-изготовитель выпускает весы с установкой на 220 В.
Перед включением весов платформа должна быть пустой.
5.9.7. Включение весов
Вставьте вилку шнура питания в сетевую розетку за 10 минут до измерений.
69

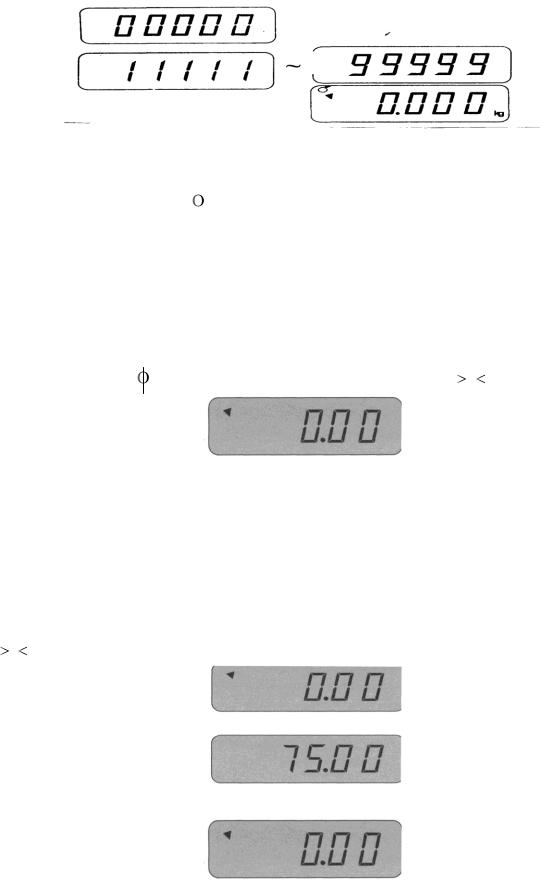

Рис. 42. Схема тестирования дисплея
Нажмите клавишу
на клавиатуре (она же нажимается при выключении весов.) Весы будут проходить тестирование дисплея с последовательным перебором всех цифр от 0 до 9. По окончании теста на индикаторе устанавливается нулевое показание.
5.9.8. Установка нуля
В случае дрейфа показаний по какой-либо причине при пустой платформе нажмите клавишу . При этом должен включаться указатель 0 .
Рис. 43. Схема установки нуля
По окончании теста на индикаторе устанавливается нулевое показание.
5.9.9. Взвешивание груза
Проверьте отсутствие груза на платформе.
Положите взвешиваемый груз на платформу (например, 75 кг). Указатель
0погаснет.
Считайте показания и уберите груз с платформы.
Рис. 44. Схема обнуления весов
